在现代显示技术中，TFT（薄膜晶体管）基板技术是实现高质量显示效果的核心组成部分。在Micro-LED显示屏的背后，TFT基板技术作为核心支撑，为每个微小的LED像素提供精确的驱动和控制，确保了卓越的显示效果。辰显光电作为这一领域的先锋，凭借其创新的TFT基板技术，正在推动Micro-LED显示技术的飞速发展。今天，我们有幸采访了辰显光电创新管理部的研发负责人夏继业博士，深入探讨TFT基背板技术的创新与应用。
TFT基板的原理与作用
TFT是构建在玻璃基板上的关键驱动电路，用作像素的开关元件。在Micro-LED显示技术中，TFT基背板通过逐行扫描的方式，为每个微小的LED像素提供独立的驱动电路，确保像素的独立控制和精准显示。TFT基背板技术的核心是控制LED的发光时序，通过行扫描和列线信号控制每个像素的工作状态。夏博士介绍道：“简单的来理解TFT基背板就是指包含TFT驱动电路的玻璃基板。每个微小的LED像素背后置备了一个或多个 TFT 组成的驱动单元，以实现对屏幕上每一个像素点的独立控制。这种高度集成和精确控制的特性使得TFT基背板成为高分辨率、高色彩饱和度、快速响应显示技术的理想选择。”
TFT基背板在Micro-LED显示中的独特优势
01 高分辨率与高画质

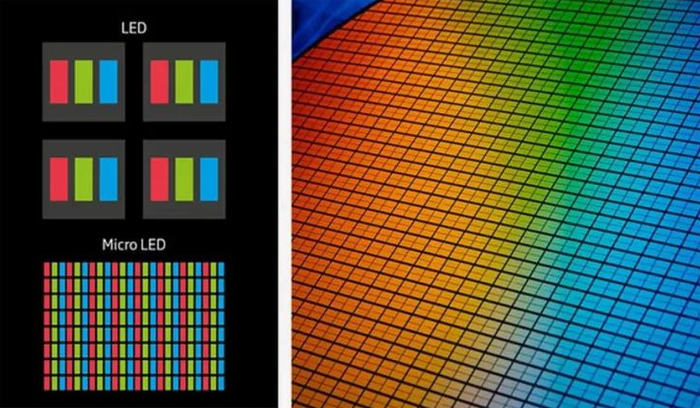

TFT基板能够实现微米级的线宽和线间距控制，这使得Micro-LED显示屏可以达到极高的PPI（每英寸像素数）。这对于实现超高清显示至关重要。辰显光电通过TFT技术实现了LED像素的精确控制，避免了传统显示技术中的串扰问题，确保了画面的清晰度和色彩还原度。
02 高平整度与可靠性
TFT基背板使用玻璃基板，这种材料具有出色的平整度和稳定性。夏博士解释说：“玻璃基板的热膨胀系数（CTE）较低，使其在温度变化时的应力和形变较小。这使得TFT基板在各种环境下都能保持显示效果的稳定性。”这种特性不仅提升了显示屏的整体质量，还延长了其使用寿命。
03 轻薄设计
由于TFT技术采用了先进的半导体工艺，驱动器件可以集成在厚度仅为几微米的玻璃基板上，使得Micro-LED显示屏可以实现超薄设计。这不仅提升了产品美观度，还拓展了其在大屏显示和超薄电视等领域的应用潜力。
辰显光电的技术创新与突破
01 高稳定性驱动方案
辰显光电开发了TFT基板AM驱动技术，解决“毛毛虫”问题，特别是PAM+PWM混合驱动技术，并开发出国内首款TFT基Micro-LED专用混合驱动IC，该技术成功克服了LED效率随电流变化的问题，确保了全灰阶下的主波长稳定性，提高了发光时长的占空比，大幅提升了显示效果和功耗表现。
02 双面阵列工艺
辰显光电通过在TFT基板的正反两面同时制造相关电路，实现了双面阵列工艺。这项技术满足了Micro-LED显示对高像素密度和高集成度的需求。通过双面布线的优化，显著提高了像素密度，减少了布线复杂性，并集成了更多功能，推动了Micro-LED显示器的性能提升和商业化应用。
03 侧边走线技术
辰显光电通过在基板侧边制备高精度走线，实现了TFT基板正面和背面线路的电学连接。这种技术极大减小了边框宽度，保证了拼接时的“无缝”视觉效果。此外，侧边走线技术结合封装材料的优化，有效提高了屏幕的耐用性和防护性。
市场应用与未来发展
展望未来
随着Micro-LED显示技术的不断普及，TFT基板的应用场景也日益广泛。TFT基板技术已被成功应用于商用显示屏、高端TV、车载显示等多个领域。未来，TFT基板技术将在超大尺寸显示、智能设备等领域发挥更大的作用。随着TFT基背板技术的不断优化，辰显光电将继续引领Micro-LED显示领域的技术创新。夏博士表示：“我们期待通过进一步提升TFT基板的驱动效率和集成度，为未来显示技术提供更多可能性。Micro-LED显示技术未来的发展潜力巨大，我们将继续努力，推动这一技术在更广泛的应用场景中落地。”
