渐变指向性阵列扬声器新技术在专业剧场扩声中的应用
封志刚,Ph.D.1李晴2 张驰3
(1-3.美国Bose 公司专业系统部)
摘要
目前广泛使用于大型户外演出的传统线阵列扬声器系统被应用于剧场等室内环境时，由于建筑声学条件，如反射和混响，以及阵列化和增益的影响，导致扬声器系统的性能及观众实际听感遇到极大挑战。本文回顾了常规线阵列扬声器系统的原理和性能，探讨理想阵列扬声器的声学特性，从而引入一种全新的阵列扬声器理论和技术——渐变指向性阵列，并将此技术及解决方案应用于实际剧场扩声案例，可以克服室内环境带来的复杂影响，获得最佳的声场覆盖均匀度，进一步提升音色平衡性和语言清晰度。
关键词：阵列扬声器，建筑声学，渐变指向性阵列，音色平衡，声场均匀度，语言清晰度
引言
线性阵列扬声器是一组排列成直线、间隔紧密的辐射单元，并具有相同的振幅与相位，通过线性传输方式，提高传输距离，降低声音传输过程中的衰减度。线性阵列扬声器系统下端常常有一点稍稍的弯曲，目的是为得到更大的垂直覆盖角。主体部分对远场，弯曲部分对近场。线性阵列的概念并不是而今才有的，最初是由美国著名声学专家H.F奥尔森提出的。
1957 年，奥尔森先生出版了经典声学专著『声学工程』(AcousticalEngineering)，论述了线性阵列适合远距离声辐射。这是因为线性阵列能够提供非常良好的垂直覆盖面的指向性，以取得良好的扩声效果。
线阵音箱的主要应用场合是大型户外演出，在90年代初被提出，并且迅速在户外巡回演唱会的应用方面普及。传统的线阵列音箱主要是为大型户外摇滚音乐会而开发的，这种演出的场地大，观众多，导致声压的远距离传输损耗问题严重。该系统对这类应用很有效，因为线阵列扬声器阵列位于舞台的两侧，使得大部分观众都处于垂直于扬声器阵列的主要覆盖区域内，水平覆盖范围足够宽，以便为所有现场观众提供足够的声能量，包括舞台两侧以及正面的观众，这已经成为巡回演出扩声应用领域的标准。
这项新技术很快就开始用于固定安装，尤其在剧场演出场地。但是，当我们利用传统线阵列模块构建扬声器系统用于室内扩声的固定安装时，存在两个重大问题。第一个问题是，为了适应室内观众座位布局，扬声器阵列必须挂高，并且具有很大的垂直覆盖角，观众不再位于传统线阵列的主要辐射平面，而传统线阵列模块的角度通常为0度，阵列的下半部分音箱必须散开形成一个有弧度的形状(J 形阵列)，以覆盖增加的垂直角度，音箱间出现间隔和缝隙，造成声干涉即梳状滤波效应。而阵列的上半部分也要求形成一个弧形的形状，而不是直线，以避免耗散多余的能量。同时，由于室内观众的分布，必须对不同模块进行增益调节，否则会造成近场观众区声压级过大，而远场声压级过小，而增益调节进一步影响声场分布和音色平衡。简单地说，传统的线阵列扬声器系统已经无法完全满足室内扩声的需要，传统线阵列的非预期使用，使得不同辐射方向上的频率响应差别很大。第二个问题与水平覆盖控制有关。传统线阵列具有宽广的水平覆盖，满足大型户外场地的扩声需求，但这一特性在固定安装的室内环境里造成来自侧墙和天花板的声反射，极大影响主观众区内的音色平衡性和清晰度。
如上所述，传统线列阵扬声器系统用于剧场等室内扩声遇到建声环境带来的挑战，无法满足室内扩声的特殊要求，从而清楚地表明，我们迫切需要一种全新的阵列技术解决这些问题，必须提供以下性能特点，才能理想地应用于室内固定安装的扩声系统。
阵列的每个模块的覆盖角度模式能覆盖其指向的座位区域。
每个模块提供的指向性可变具有不同覆盖角度的模块必须易于排列从而提供复杂的覆盖面形状来与房间相匹配
在水平和垂直方向的覆盖控制都必须下潜至1kHz 或以下，从而最大限度地减少房间特性对音色平衡性的影响
由模块构成的扬声器阵列必须真正地阵列化，无论大小和结构如何
由多个模块形成的虚拟声源必须是真正连续的，要避免模块之间的接缝每个模块的幅度和相位必须完全相同以形成真正相干的虚拟声源，使得在阵列的主要覆盖区域内具有一致的音色平衡性
1.建筑声学对音色平衡性的影响
1.1扬声器模块投射角度控制对音色平衡性的影响
为了讨论室内建筑声学特性对扬声器系统音色平衡性的影响，对比了同一个房间在三种不同的平均吸声系数的情况下的频率响应。对四种不同类型的扬声器系统进行比较，每个都具有不同的投射角度控制特性，分别是：全指向性，随频率变化的中等指向性(典型的纸盆扬声器)，小规格号角(典型的线阵列)以及中等规格号角(更好的覆盖角控制)。中等规格号角的覆盖范围已在所有频段(1kHz及以上)被设置为与观众座位区的形状一致，而小规格号角在4kHz恰好覆盖观众区域，在更低频的范围则变宽。研究中使用了BoseModeler声场仿真软件，因为其计算的准确性已被认证11)。图1以1k-4kHz的平均声压级图对比展示了各种类型的扬声器系统向地面、墙壁和天花辐射的能量。频率响应是在同一房间的相同位置计算得到的，房间有三种不同的平均吸声系数(a=0.10,0.17,0.40)。显然，当扬声器的指向性几乎不采取控制时，更多的能量被投射到墙壁和天花板上。图c和图d则清楚地显示中等号角的投射角度控制优于小规格号角，可以进一步减少能量的损耗。

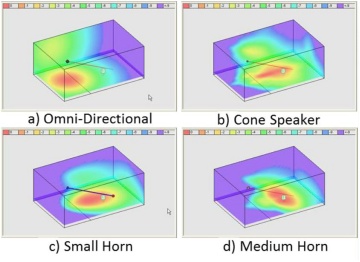

图1：房间内不同类型的扬声器系统的辐射特性的比较(1k-4kHz的平均声压级图)
不同类型的扬声器由于房间的吸声特性不同而造成频率响应的变化，结果如图2所示。
请注意，这些频率响应已相对于直达声响应进行了归一化。结果显示，采用较少指向性控制的扬声器系统的频响更容易受到房间特性的影响，特别是平均吸声系数降低时。

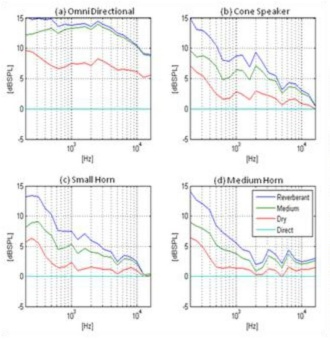

图2：不同类型的扬声器系统由于房间声学而引起的频响变化的比较这清楚地表明，在较宽频带具有更好的指向性控制性能的扬声器，在保持音色平衡性方面有显著的优点，可以不受房间特性的影响。
2.阵列化对一致的音色平衡性的影响
2.1模块之间的相位叠加和相位抵消效应
没有方法能够完全避免两个具有一定物理间隔的声源之间的相位抵消。两个声源之间的距离必须足够小，以确保在有用的频段内，相比于声音传播的距离，两条声路径之间的距离差足够小。换句话说，传播距离越短，相位抵消效应就越严重。有趣的是，线阵列利用这些现象非常有效地在垂直于阵列高度方向的平面内控制辐射方向。当一个线阵列的传播距离相比于自身尺寸超过一定范围时，线阵列就转变为一个点源。在技术上不可能完全消除相位抵消效应，除非我们能找到一个没有物理尺寸的声源。实际上，如果我们能够把相位抵消现象移动至主要可听声的频段以上，这将大有裨益。自然，这里会牵涉到关于何为主要可听声频率上限的争议，然而我们经过一些比较，认为只要把抵消现象移至10kHz以上，就能得到不错的性能，而且比目前市场上的其它解决方案要好。这意味着，两个声源的传播距离之差必须小于17.0mm(10kHz频率对应的波长的1/2)。考虑到扩声扬声器的典型应用，我们还假设最小的传播距离为10米。有了这些假设，两个声源之间的最大间距离就可以计算出来，如果我们限制最大的目标角度覆盖范围为正负30度(合计60度)，就应为33.9mm或更小。这就意味着，两个相邻模块的波导管喉部边缘的间距必须在30mm左右，以避免模块之间的“可闻音缝”。
一种独特的具有可变号角喉部的导波管结构已被BOSE公司开发出来，如图3所示，它可以装配到被称作连续弧形衍射单缝的装置中，以使我们能够实现这一有富挑战性的目标。
图3：连续弧形衍射单缝歧管
喉部适配器出口的实际尺寸为60mm(高)x15mm(宽)。相邻扬声器模块之间的喉部适配器的中心距离为90.0mm(从模块的喉部适配器下缘到其下面的模块的喉部适配器上缘相距30.0mm)，包括两个模块的顶板和底板。这种独特的结构使我们得以将模块添加到阵列中而不引起10kHz以下的相位抵消，同时能够独立地从0到60度配置每个模块的垂直覆盖角。
2.2不同类型的扬声器模块构成的阵列的辐射特性比较为了在预期覆盖角内观察阵列频率响应的一致性，由不同类型扬声器模块构成的阵列的辐射特性通过Modeler可用的算法进行了计算。各类型的扬声器模块的构造和设定如图4所示。

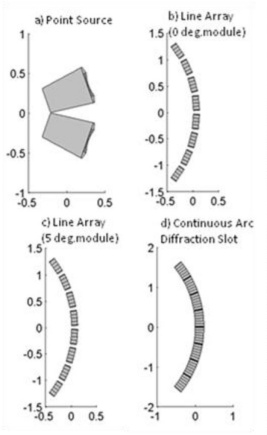

图4：用于阵列辐射特性比较的扬声器模块的结构和设定
目标垂直覆盖角度设定为80度，进行的比较如下：两个具有40 度垂直覆盖角的模块用来表示一个典型的点声源扬声器解决方案。同时使用了两种不同类型的线阵列模块，一个具有0度的波阵面，另一个具有5度的波阵面。每个模块内的虚拟声源被设置得足够小，以实现模块内的连续源假设。八个模块用以实现80度的覆盖角。相邻模块的号角喉部的顶部与底部之间的距离被设定为90mm，以表示当今线阵列模块的典型结构13)14)15)。
我们使用了八个BOSE公司专利的新型扬声器模块(每一个都具有10度辐射角且由6只可变号角适配器构成)，每个模块之间有30mm 的间距。每种类型的扬声器模块的响应计算结果以极坐标形式示于图5。由点声源扬声器模块构成的阵列表现出显著的相位抵消现象，每个频带都会在一些特定的辐射角出现相位抵消，而对于线阵列，在每个模块的接缝处都观察到相位抵消，与例子中所用模块的波阵面角度无关。每个线阵列模块的轴线方向不会出现相位抵消。然而，无论每个模块的波阵面角度如何，线阵列模块之间的声源的不连续性产生了模块之间的音缝。当增加模块之间的扩张角度以实现更宽的垂直覆盖角，或者对于同样的垂直角度减少模块的数目时，情况将会变得更糟。与此相反，正如我们所预期的，如果阵列由多个BOSE独特导波管技术模块构成，则在所有频段范围内，相位抵消效应几乎被完全消除。

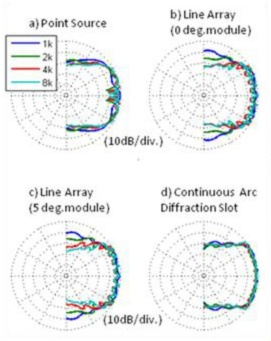

图5：由不同类型的扬声器模块构成阵列的响应，由极坐标表示
3.增益调节对音色平衡性的影响
对个别扬声器模块的增益调节通常用来补偿远距离投射模块与近距离投射模块之间的距离损失17)18)。这会避免在靠近扬声器阵列的观众处产生过大的声压级，同时为离阵列很远位置处的观众输送足够大的声压级。近场和远场模块之间的传播距离之差通常为4倍(例如到房间前部为6米而到后部为24米)或更大。传播距离4倍的差异意味着对于近场模块有12dB的衰减，而这一衰减意味着扬声器模块和功率放大器仅有不足10%的能量可被利用，反过来说有90%的能量被浪费。对阵列中的每个模块进行衰减也意味着每个声源的振幅都会发生变化。另外，对阵列中的各个模块使用特定的滤波，包括FIR滤波，阵列中各声源的相位也会发生变化。但是可以理解，保持每个模块以相同的幅度和相位，是在很宽的频带提供预期的辐射特性的关键。这点很重要，因为频带内均等的辐射才能得到目标覆盖角内一致的音色平衡性。我们给每个声源(模块)施加不同大小的衰减量，然后计算不同类型的模块所构成的阵列的极坐标响应。目标垂直覆盖角被设定为60度。我们使用的声源类型包括线阵列、J 形阵列、恒定阵列曲率(恒定方向性)和一个螺旋阵列结构。其中螺旋阵列的每个模块的目标覆盖角连续变化，从而能够补偿距离损失的差异，以将能量分配到不同的座位区。上述螺旋阵列结构的一个很好的类比，就是由号角构成的阵列，其具有40x20度的近场投射，60x40的中场投射，以及90x60的远场投射。研究中使用具有不同的垂直覆盖角的BOSE新型阵列模块以排除模块之间的声源的不连续性。线阵列和弧形阵列的模块之间的间隙同理被也认为是零。被测试的阵列的结构和垂直覆盖角如图6所示。
图6：用于增益研究的阵列的结构和目标覆盖角(60度)
本研究分别以如下三种条件计算出的极坐标响应：第一种是没有增益衰减，第二种是给整个阵列施以6dB增益差，最后一种是给整个阵列施加12dB增益差。每种结构施加增益后的极坐标响应如图7所示。我们马上可以看到，即使使用了增益，线阵列也无法提供一致的音色平衡性。这是线阵列的性质使然。J 形阵列用于克服线阵列的这一限制。然而，施加增益使得目标区域内不同频带之间的辐射方向图的一致性更差。另一方面，弧形阵列在没有施加增益的情况下，提供了目标区域内与频率无关的一致的辐射方向图。这背后是恒指向性号角的理论。当施加增益以补偿距离损失时，辐射方向图开始变化。与此相反，由新型阵列模块构成的螺旋阵列有渐变的辐射角，可以提供近场辐射的衰减，以及各个频带一致的辐射方向图。当施加增益以提供对距离损失更强的补偿时，这一优势就被破坏了。
4.常规阵列与渐变指向性阵列在实际应用中的对比
4.1渐变指向性阵列的定义
当构成扬声器阵列的模块各自在水平和垂直方向均有独特的辐射角度，以适应目标区域时，就可以选择每个模块的角度，从而帮助补偿每各模块间的距离损失。这样做是很自然的，因为向近场观众区辐射能量的模块需要宽广的方向，而指向远场辐射的模块则是相反的要求。辐射角度越窄，指向性指数就越高。有了这个概念，室内建筑声学的影响可以消除，从而获得预期的而且一致的频率响应。使用新型导波管来消除模块间的相位抵消也同样重要，因为相位抵消也同样可以劣化在阵列覆盖区域内的音色平衡的一致性。到此，我们终于提出了一种新型阵列扬声器系统，称为渐变指向性阵列(ProgressiveDirectivity Array,PDA)，用以实现上述特征和要求。这就建立了一种全新的阵列扬声器系统类别，并且相比于现存的线阵列扬声器系统能够为剧场等室内扩声提供更好的性能。
图7：不同增益情况下阵列的极坐标响应(10dB/div.)
4.2渐变指向性阵列和传统阵列的覆盖控制和增益的要求利用渐变指向性阵列概念的模块所构成的扬声器阵列的好处总结如图8，与由具有固定的垂直和水平指向的传统扬声器模块构成的阵列进行对比。由渐变指向性阵列模块构成的阵列能够在目标区域提供精确的覆盖控制和均匀的声压级，但是一个由固定覆盖角度的模块所构成的线阵列则要求其近场和中场投射模块分别有8dB和4dB的衰减，然而渐变指向性阵列的所有模块则都不衰减。

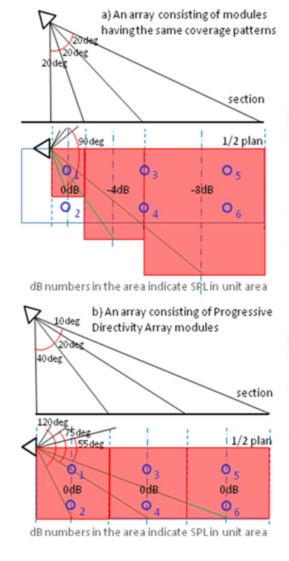

图8：分别由(a)具有单一的辐射方向图的传统扬声器模块和(b)渐变指向性模块构成的扬声器阵列比较4.3典型的线阵列配置与渐变指向性阵列之间整体性能的比较两个阵列，分别由典型的线阵列模块和渐变指向性阵列模块构成，被设计用于比较实际应用中的性能。目标覆盖区域与之前研究中出现的相同(如图8a所示)，因此阵列的结构也相同。这一比较中所用的七个线阵列模块形成70度的垂直覆盖角，每个模块的扩散角设为10度。两个阵列的覆盖图(1-4kHz均值)如图9所示。线阵列的每个模块均被施加增益，以补偿距离损失，而渐变指向性阵列的各模块的输出都相同。
图9：由线阵列模块和渐变指向性阵列模块构成的阵列的覆盖图比较(1–4kHz)
从这一比较中可以得出许多有用的结论。由线阵列模块构成的阵列的覆盖图表现出模块之间的接缝，覆盖既有过度又有不足，然而渐变指向性阵列则表现出非常平滑的覆盖而没有接缝，与目标区域匹配更好。施加到线阵列的每个模块上的增益，从第一个到下面最后一个模块，分别为-1.5dB,-3.0dB,-5.0dB,-7.5dB,-9.5dB,-12.0dB。这意味着线阵列65%的输出功率被浪费了。
图10显示了覆盖区域内六个位置的频率响应的比较。参考响应是这六个位置的响应的平均值。清楚地表明，利用线阵列模块，并施加增益以效仿弧形阵列，在频率响应的平滑度和一致性以及效率等方面都不能提供与渐变指向性阵列同样的性能。

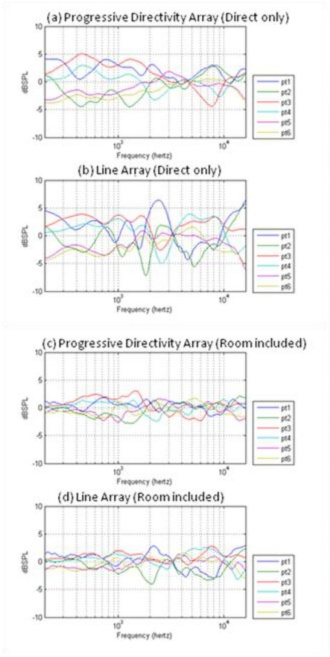

图10：分别由线阵列模块和渐变指向性阵列模块构成的阵列的六个位置的频响变化的比较
5.渐变指向性阵列在艺海剧场扩声中的应用
艺海剧院地处上海市静安区江宁路466号、康定路交汇处，与静安体育中心毗邻，建成于2001年。此次历时一年多的修缮是艺海剧院建成以来的首次大修，剧院将定位于音乐剧专属剧场，集演出、排练、孵化于一体。大剧场的座位也从999 座增加到了1038 座。艺海剧院整个观众厅呈扇形，观众席深约为22m，宽约25m，地面到顶部装饰面高约12m，舞台口宽约15m。观众席有二层眺台深约8m，舞台前部有升降乐池，整体结构上是一个中型剧院。
艺海剧院改造项目的扩声设计环节，业主对扬声器的安装位置有着严苛的要求，因为是改造项目，安装位置和声桥的开孔尺寸都有限制，必须将扩声扬声器安装在这些固定好的声桥内，同时又要要满足均匀的覆盖，清晰的人声表现及一致的音乐平衡性。因此，我们通过Bose的声场模拟分析软件Modeler，对扬声器的安装位置及角度进行多次声场模拟分析，最终采用非对称水平角度的弧形曲率阵列扬声器来实现最佳的音色平衡，减少侧墙反射(从图11可以看出，打在侧墙的声能量几乎没有)，对不同位置的听音区提供均匀的声覆盖(从图12可以看出，整个观众区的声场覆盖非常均匀)。
图11：艺海剧院墙面和观众区直达声覆盖图(1-4kHz)

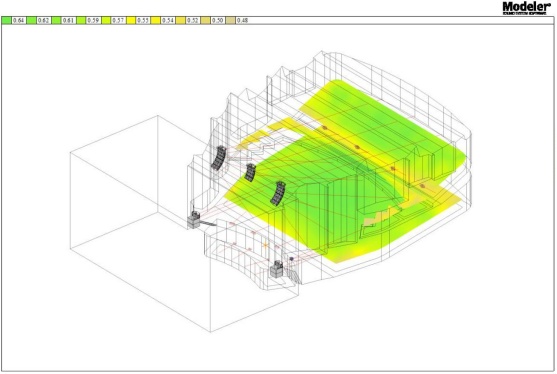

图12：艺海剧院平面直达声覆盖图(1-4kHz)
在该项目的扩声设计中，我们采用了非对称DeltaQ阵列扬声器作为主扩声扬声器组，其中6只2组作为左右声道，4只1组作为中央声道，分别用了3种不同的水平角度和3种不同的垂直角度，将声线精确地投射到不同区域的观众席，减少不必要的反射声，提高语言清晰度(图13)和音色平衡一致性(图14)。
图13：艺海剧院观众席语言清晰度(平均值0.58)

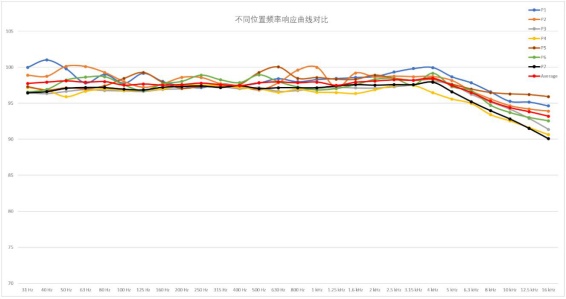

图14：艺海剧院全场七个不同位置的频率响应曲线和七个位置示意图
为量化体现不同位置的频响曲线的差异，我们引入一个概念：FRVI(FrequncyResponseVariation Index，频响变化系数)，定义如下：
其中Lireference为七点平均的声压级数值，Lisubject为每一个位置的声压级数值，i是各1/3倍频程中心频率点，从1(31Hz)到28(16kHz)。据此，我们导出了这七个位置上28个1/3倍频程中心频率点(从31Hz到16kHz)的声压级数值。并根据这些数据和上述公式计算得出各点的FRVI，然后求出平均FRVI数值，仅为1.12，亦即不同位置上的频率响应曲线的差异仅在±1dB左右。
6.结论
传统线阵列扬声器系统用于剧场等室内固定安装的扩声场景中面临诸多困难，为了解决这些难题，本文提出一种新型渐变指向性阵列技术，完美地解决建筑声学，阵列化及增益调节等方面的挑战，提供一致的音色平衡性，等同于理想环境下单独模块的音质。我们总结了实现这一目标的五个重要的性能。
灵活地控制各模块的辐射角度，以满足每个模块的目标覆盖区域。
对每个模块进行有效的角度控制，控制的频率降至1kHz或更低，以减少建声的影响。
阵列可以由具有不同角度的模块构成，使阵列的覆盖范围与房间内听音区域相匹配。
通过适当地为模块分配不同的指向性指数，实现对距离损失的物理补偿。
模块以特定方式连续排列而不产生间隙，避免模块间接缝引发相位抵消现象。
最后，这一新型阵列扬声器系统作为一种优秀的解决方案被艺海剧场采用，对每个声学指标的评估结果都清楚地表明渐变指向性阵列在剧场等室内扩声应用中具有独一无二的特点和优势。
