在生活节奏快信息大爆炸的今天，人的专注力仅8秒的时代，视频内容相比图片更具吸引力。在实体门店，采用数字标牌，通过有感染力的动态数字化宣传内容吸引客户观看，打造身临其境、难忘的购物体验，而有效的数据收集与分析，精准的信息推送，可以使零售变得更具“智慧”和人性化，智慧化零售时代已经到来。
杰和深耕智慧零售领域，在现有的媒体播放器使用场景下，开拓新的物联网产品线，倾力研制物联网拓展坞RD01，其具备丰富的USB和RS232、I2C、GPI0 等接口，可以连接各类传感器，采集和检测购物者触摸或挑选了哪些产品，将数据传输反馈给媒体播放器，并触发相应广告内容的播放，实现精准营销，增创收益。RD01的应用场景，除了智慧零售领域，还可以广泛应用在环境监测、数据收集与分析、安防监控等场景。
一、开箱图赏
高颜值外观
杰和物联网拓展坞RD01外部为白色，顶部印制杰和Giada的彩色logo，外壳采用金属材质，左右两侧设计同材质挂耳，可以方便用户固定设备。
小巧体积
杰和RD01的尺寸为168.5 mm x 55 mm x 24mm，与iphone 15的尺寸对比，除去挂耳，中部本体与其高度接近，体积小巧精致。
丰富接口设置

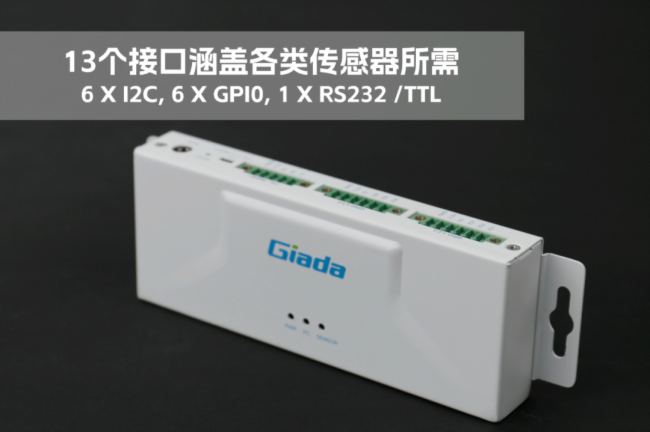

杰和RD01为满足各类传感器的连接，在正面配备1个USB Type-C接口，1个RS232 串口，6个I2C接口;背面配备6个GPI0接口，1个RS232 或 TTL(拨码开关选择)，1个恢复出厂按钮，一个DC-IN圆形电源接口;在顶部设置3个LED 灯，用于状态指示。
正背面接口图赏
二、产品细节

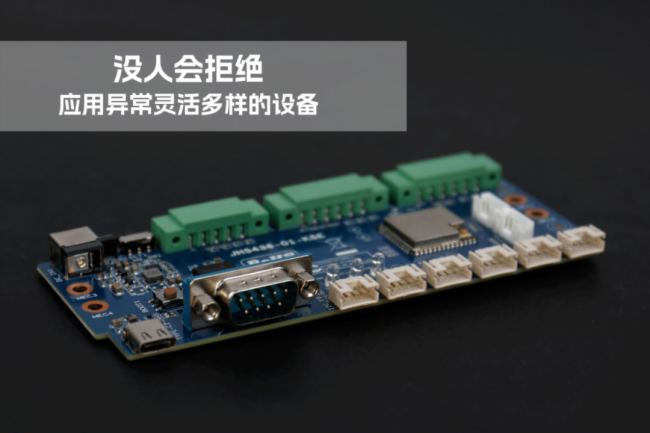

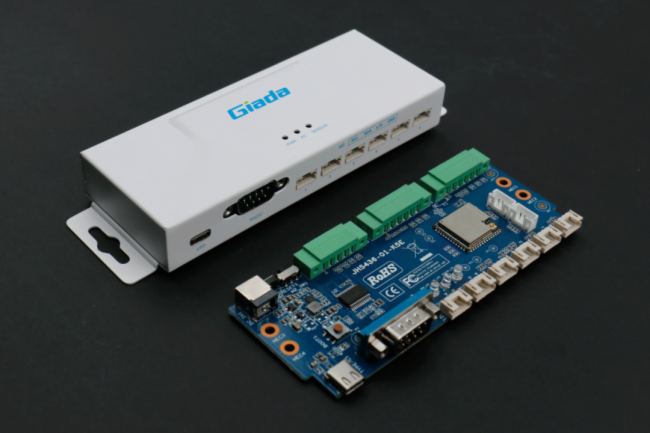

杰和RD01作为物联网拓展坞，用户首先关心的是接口设置和性能，为更直观了解其细节和接口设置，我们将通过内部主板与其进行同步赏析。主板整体配色为深蓝色，元器件排布整齐，整体做工精细。

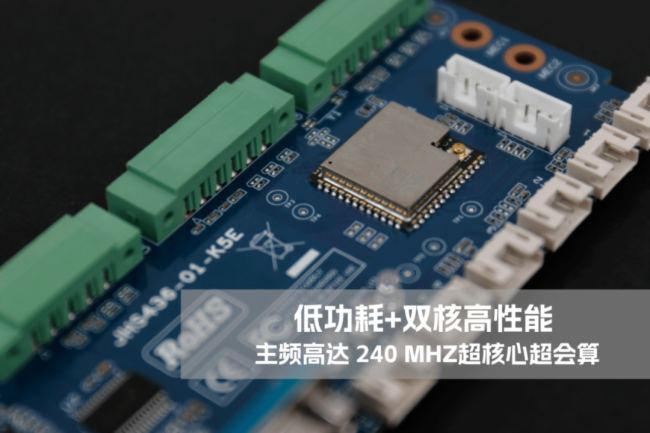

主板芯片
杰和RD01主板采用乐鑫科技的 ESP32-S3 模组作为核心器件，ESP32-S3是一款低功耗的MCU系统级芯片(SoC)，集成了高性能的Xtensa?32位 LX7 双核处理器、超低功耗协处理器、Wi-Fi 基带、蓝牙基带、RF 模块以及外设。

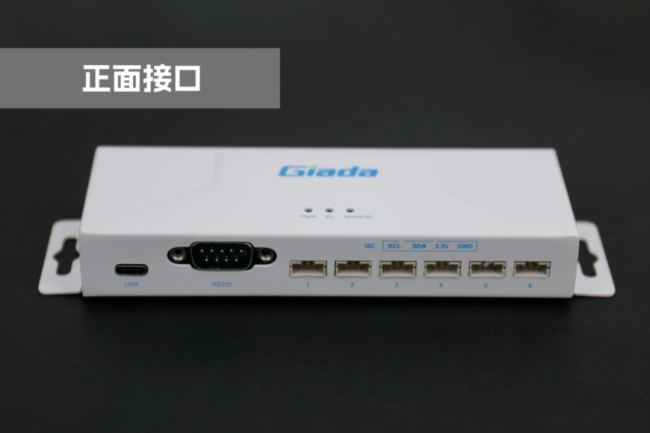

正面接口细节与应用

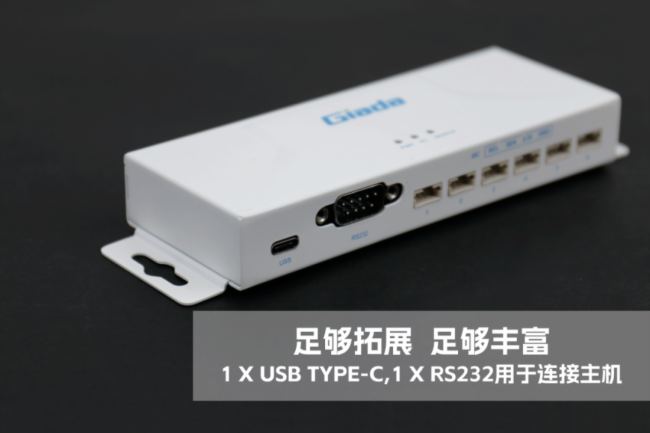

杰和RD01接口丰富，正面配备1个USB Type-C，用来与媒体播放器通信(USB串口)和供电;1个RS232 串口，采用 DB9 端子，支持 DTS 和 CTS 信号，可用来与媒体播放器通信;6个I2C接口，采用6组HY2.0-4PIN端子，用于与传感器通信。在顶部设置3个LED 灯，用于状态指示，LED1通电显示蓝色，LED2与媒体播放器通讯闪烁绿色，LED3与传感器通讯闪烁绿色。
背面接口细节与应用
杰和RD01背面配备6个GPI0接口，采用12Pin凤端子，用于与传感器通信;1个RS232 或 TTL(拨码开关选择),采用5Pin 凤凰端子(TTL 模式下支持 5V 和 3.3V 供电)，用于与传感器通讯，1个拨码开关，用于选择 RS232/TTL;1个恢复出厂按钮，用于恢复出厂设置;1个DC-IN 5V 供电接口。

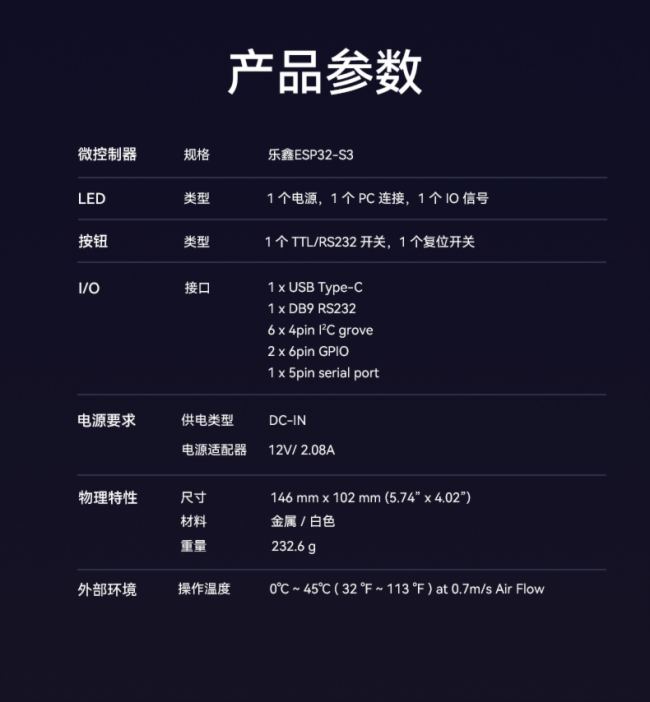

产品规格详情
