一屏万象看其精彩 | Voury卓华COB工艺

来源:投影时代 更新日期:2024-03-06 作者:pjtime资讯组

近年随着显示技术的不断进步,LED显示屏也在不断与时俱进,以满足不同场景和需求的高清晰度、高亮度、高可靠性和低功耗等要求。目前,市场上常见的LED显示屏主要有两种封装技术,COB就是其中之一。

Voury卓华创立十多年来,精准把控不断变化的市场,在智慧视听领域深耕场景,潜心研究技术,此次为业界带来Voury卓华最新一代黑魔方系列COB倒装 LED微间距高清显示屏,已达到0.625mm微小间距,显示画面细致入微,精彩纷呈。

一屏万象看其精彩 | Voury卓华COB工艺

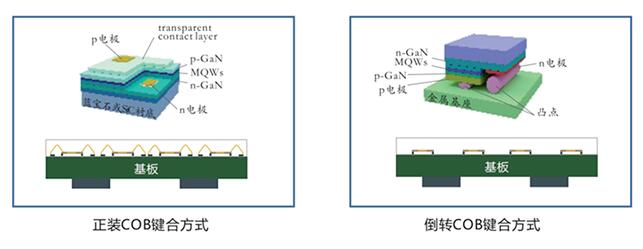

黑魔方系列产品采用倒装COB工艺,直接将发光芯片封装在PCB板上,省却了繁琐的表贴工艺,没有了支架的焊接脚,每一个像素的 LED芯片和焊接导线都被环氧树脂胶体紧密严实地包封在胶体内,没有任何裸露在外的元素,为LED芯片提供了保护,可以解决外界因素对像素点造成损害的问题;同时,长期使用过程中像素失效率极低,COB封装技术为微间距LED显示屏提供了超高的稳定性,无需修灯。

共阴驱动,节能高效

Voury卓华倒装COB封装微间距LED显示屏采用共阴灯珠和特制共阴驱动IC方案,R、GB分开供电,电流经过灯珠再到IC负极。采用共阴以后,我们可根据二极管对电压的不同要求直接供给不同的电压,从而无需在配置分压电阻,减少这部分能耗,而显示亮度和显示效果却不受影响,节能提高25%~40%。

标准化尺寸 无限拼接

600×337.5mm畅销单元,可快速拼接16:9黄金比例,实现8K+超高清显示,170超宽视域,任何角度都是中心视角,水平及垂直任意角度都可确保色彩、亮度一致无偏色。

全方位守护更放心

Voury卓华倒装COB的面板封装处理工艺,有效保护发光体和内部器件,让屏体轻松应对各种环境考验,做到防磕、防撞击、防潮、防尘、防氧化、防静电等性能。

视界美好尽在眼前

采用高填充因子光学设计的COB封装LED显示屏,发光更均匀,有效消除摩尔纹,无惧相机拍摄,尤其适用于会议室、报告厅等应用场景。
