9月26日，2023年中国网球公开赛在国家网球中心正式开打!这是亚洲唯一一个以国家命名的男女合办综合性网球赛事，也是美网后第一站最高级别的赛事。
国家网球中心是为2008年北京奥运会兴建的全天候专业网球馆，共设置30片比赛场地，整个场馆集群的硬件设施和功能配置已达到承接大满贯赛事的标准，为“中网赛事”未来迈进“第五大满贯”提供了保障，是世界顶级网球中心之一。由于各场馆扩声系统已投入使用10年以上，系统陈旧、设备老化、使用便利度低，在听感上也存在着声压过低、清晰度不足、声音延迟、讲话回声间隔等问题。2021年易科配合中建电子信息技术有限公司对其音频系统进行了改造，提供了包括扬声器、调音台、处理器、功放等在内的众多专业设备以及自主研发的、软硬件相结合的综合智能管理平台，并进行了强有力的全面技术支持保障， 其中特别值得一提的是易科自主品牌——ezacoustics首度畅响在国家级体育殿堂！

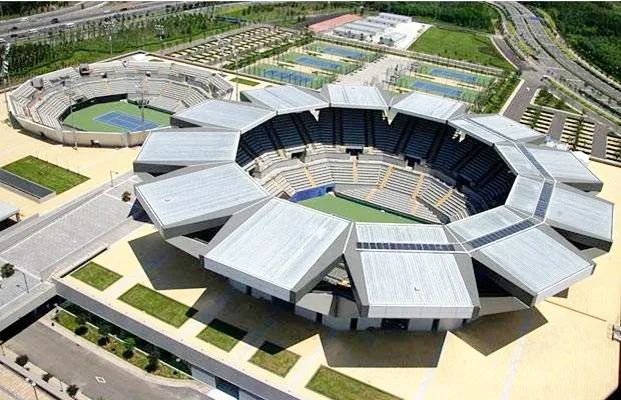

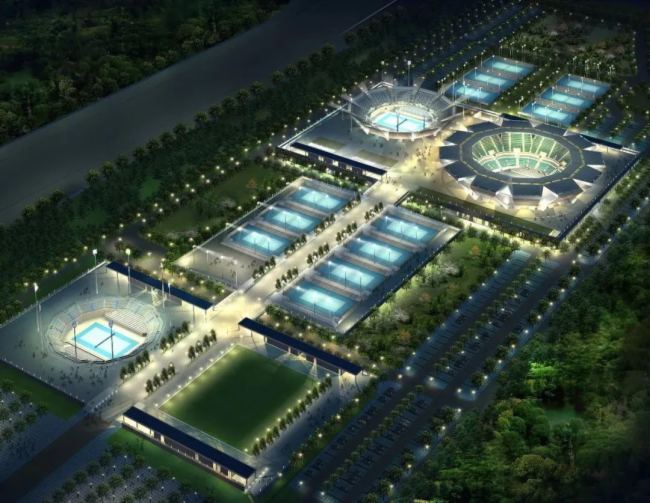

▲国家网球中心全貌
绚丽璀璨的 钻石球场

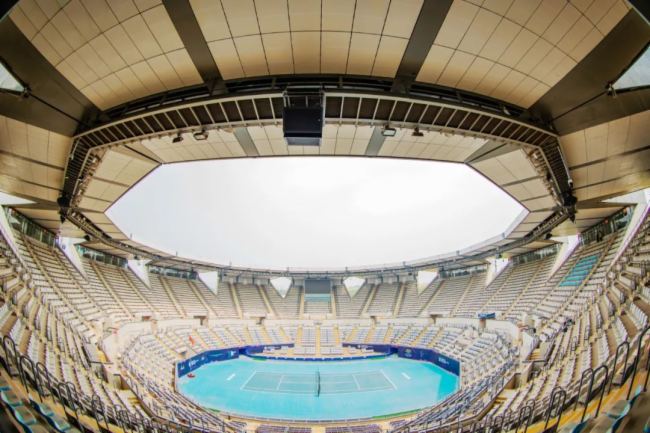

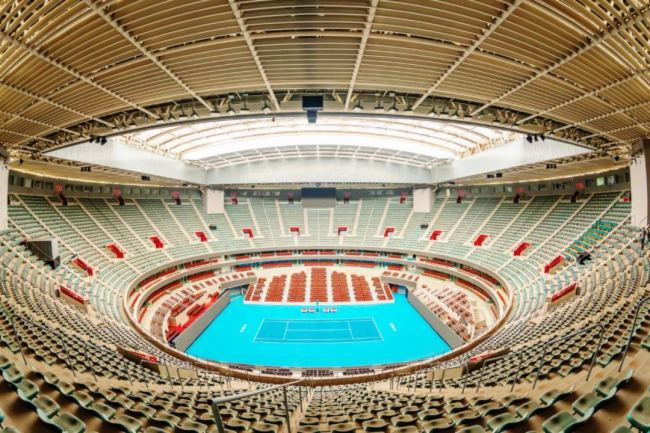

▲钻石球场
钻石球场是国网中心最大的球场，顶棚采用可开合设计，球场内的混响会根据顶棚的开合发生变化，因此为提高扩声区域的直混比，系统采用分散式布局，全部50只扬声器均选用美国EAW公司的明星产品，每只扬声器独立对不同的听音区域进行覆盖。

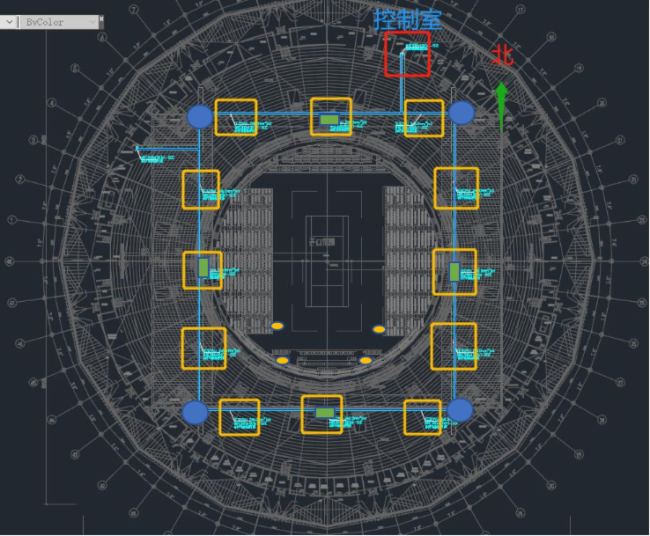

▲钻石球场扬声器组位置示意图
如示意图所示，在球场四周共配置12组扬声器(黄色方框标志)，每组采用3只全频扬声器分别覆盖相关观众席的上、中、下层。其中下层观众席区选用EAW QX364-WP Black全天候点声源扬声器，该产品应用了EAW声源聚焦Focusing以及声源对称等多项核心技术，不仅音质出众，还可以实现强大声压的远距离均匀投射;中层和上层观众席分别选用EAW MKD1096-WP Black以及EAW MKD1026-WP Black全天候点声源， MKD1000系列点声源扬声器同样采用了众多核心技术，但声压级略小于QX300系列，且水平指向角更大，适用于中距离投射。
除此以外，在场地马道的四个角上吊装4只全频点声源扬声器QX364(蓝色标志)来覆盖中心比赛场地区域，并配置4只超低频扬声器SB528(绿色标志)，以便在场内举办活动时，对音乐信号的低频能量进行补偿。同时，一层主席台设置4只固定返送(补声)扬声器CPL12M(黄色圆圈标志)，既为主席台发言以及场地表演提供清晰、自然的扩声，又有效缩短扬声器与发言者之间的距离，从而在一定程度上降低发言与扩声之间的延时问题。
▲全频点声源扬声器QX364及超低频扬声器SB528
另外，场内还配置了若干流动扬声器的接口，可根据场内主持人、裁判等发言者位置流动安装2只EAW CPL12M专业返送扬声器，其音质可以满足专业乐手对舞台返送音质的需求，同时箱体设计既支持固定安装使用，也支持流动使用，多种仰角设计使其可以应对各种不同的使用方式和需求。

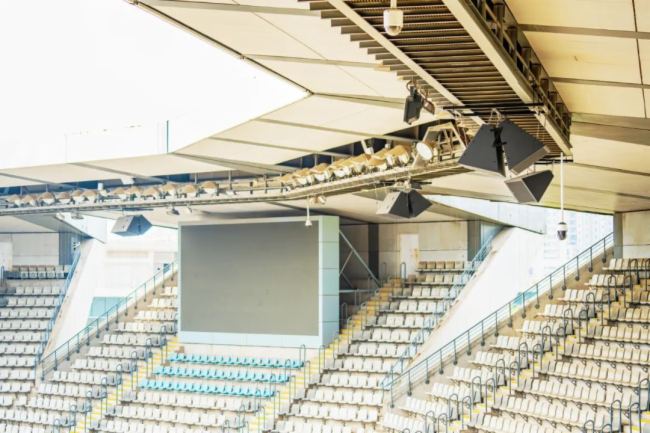

▲钻石球场内部结构

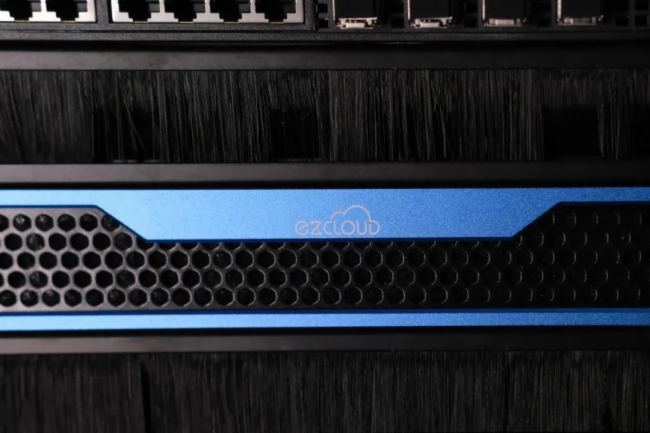

此外，考虑到球场内的混响会根据顶棚的开合发生变化，需要多次调整扬声器的指向性角度，而球场上方马道与观众席距离较远，频繁的调整需求通过传统的方式进行操控显然有些不便，因此钻石球场采用了易科耗时4年自主研发的ezCloud文体版具有专业扩声总控平台。该总控平台基于物联网和云计算等新一代技术，针对体育场馆专业扩声系统的使用与运维场景，提供控、管、用、维四个方面的简易、科技体验。能够通过触摸屏，不受约束地在整个体育场空间内实时监视、操控系统各链路设备，并能方便地进行系统自检和故障反馈，极大方便调试工程师进行扩声系统的设备调试。
升级改造完成后，无论是在任意位置，你所期待的“好声音”都不会缺席。下面小视频点一点，一起来听听手机录制的现场效果吧!而且还要请大家注意，这可是在球场顶棚关闭后的长混响状态下哦~
洒脱飘逸的 莲花球场
▲莲花球场

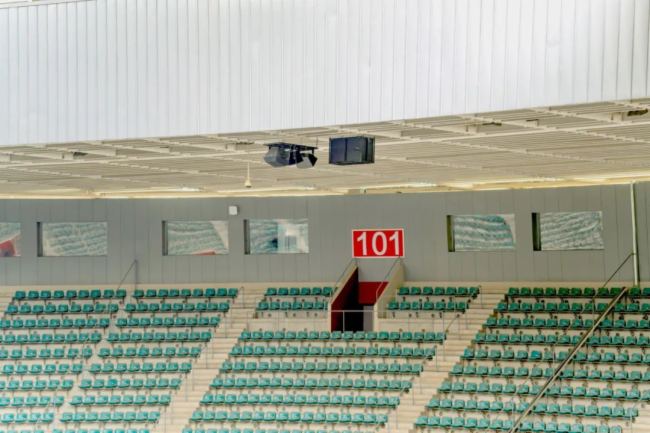

莲花球场是国网中心第二大的场馆，它共有12朵花瓣，每个花瓣就是一个观众坐席区域。在这里，我们依然采用了分散式扩声方式，在每朵花瓣的顶棚马道中间均配置一组由上下两只全频点声源组成的扬声器组，以覆盖对应的上下层观众席。所有扬声器均选用易科自主品牌ezacoustics THP系列产品，其中具有90°宽水平指向的1296WP用于上层看台，而60°窄水平指向的1264WP则用于下层看台。同时，在场地周围的正上方马道上，吊装了4只THP1264WP，用于均匀覆盖近40m开外的比赛场地。
▲ezacoustics THP1296WP及1264WP
ezacoustics THP系列为大声压级点声源全天候扬声器，采用2x12"低音单元+4x5"中音单元+1x1.4"开口高音单元的三分频结构，其独有的三分频协作式号筒专利技术有效解决了扬声器高中低多单元声学中心点模糊、各频段导波结果差异大等问题，使扬声器各频段指向性更为一致;通过合理的箱体优化，进而优化了音质和清晰度，并在提供146dB极大峰值声压级的前提下将扬声器的低频下限延展至40Hz(-10dB)。
大道至简的映月和布拉德球场

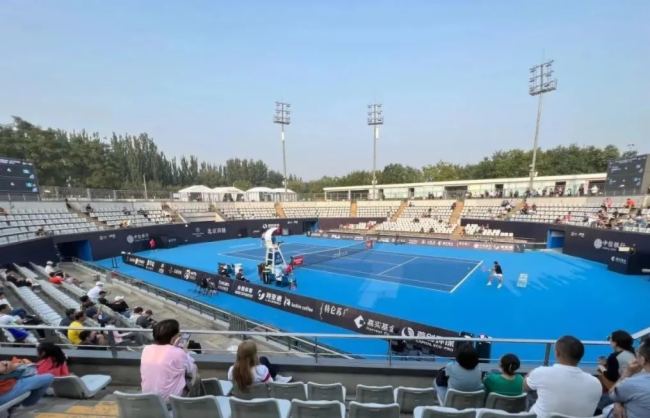

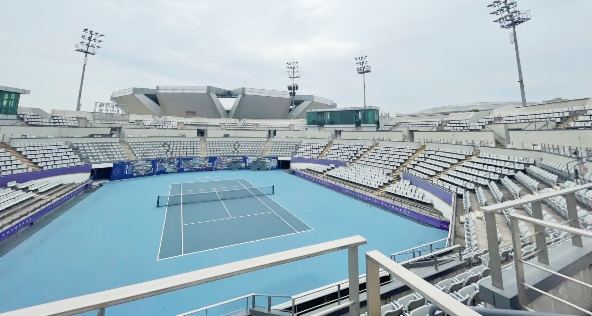

▲映月球场
▲布拉德球场
映月和布拉德两个球场均采用无顶棚式设计，且现场也无法重新敷设管线，所以采用了基于原安装位置的集中式、远近场的布局对球场的全区域进行声场覆盖。扬声器组安装在球场边照明灯柱上，距地垂直高度约6 m~ 8 m。远场扬声器组由3只全频扬声器ezacoustics THP-1264WP 组成，整体形成水平约 90°、垂直约60°的指向角度进行声音覆盖。近场扬声器组则由3只THP-1264WP 组成，整体形成水平约 130°、垂直约60°的指向角度进行声音覆盖。

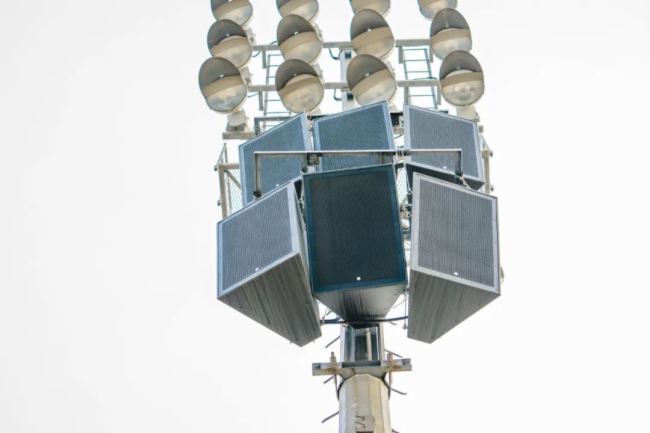

▲吊装于照明灯柱上的扬声器
映月和布拉德两个球场与莲花球场有着同样的扬声器选型和近似的布局形式，来，现场效果也听一听～
时长00:26
朴素亲民的 外围球场

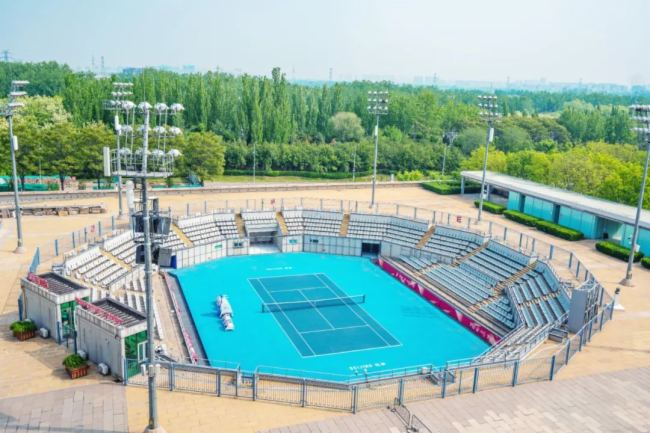

▲外围球场

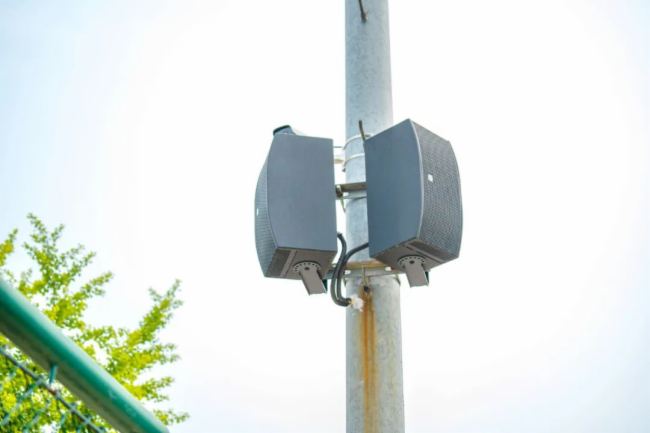

对于外围球场的8块场地，共配置了16只ezacoustics FIS-H208iWP全频点声源扬声器进行声场覆盖，这是一款双8寸低音单元+3寸复合强化振膜高音单元的两分频扬声器，紧凑的外观、132dB的高声压级输出以及全天候防护能力使之非常适用于外围球场。八组扬声器每两只背靠背固定安装在每两块场地之间角部的照明灯柱上，吊装高度约4米，其号筒在箱体内部做90度旋转后，形成水平约120°、垂直约60°指向，可以向场地以及两侧观众席提供均匀的覆盖声场。
▲ezacoustics FIS-H208iWP全频点声源扬声器
功放系统、188金宝慱图片 与传输系统

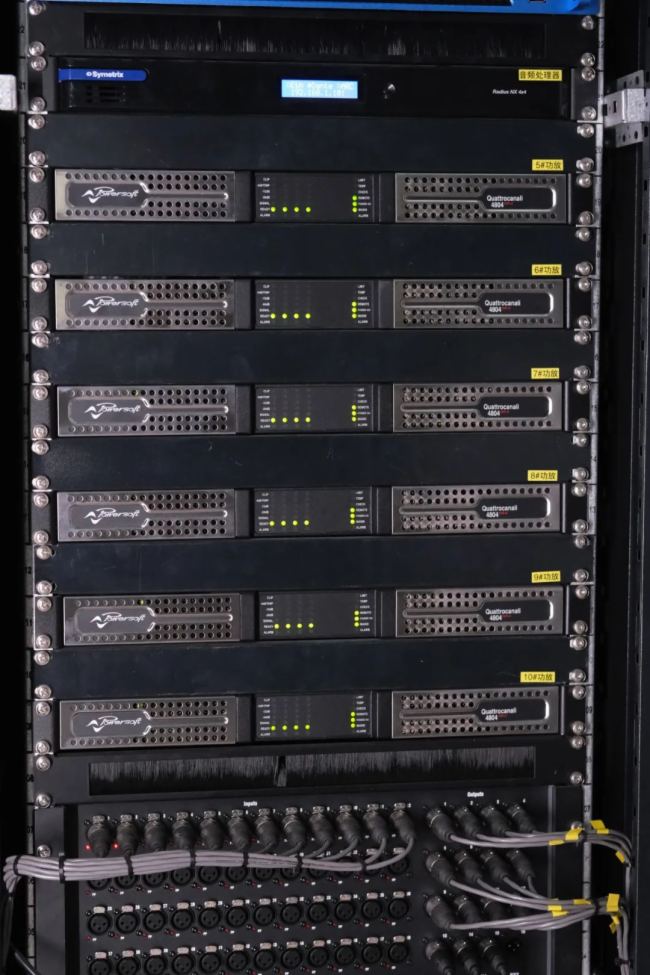

钻石球场所有扬声器均由多台Powersoft Quattrocanali系列功率放大器进行驱动，内置DSP处理、Dante音频传输协议的功率放大器，优良的音质输出和稳定的安全性使扩声系统摇身一变成为足球场内的“省心玩家”。莲花球场则使用了ezacoustics EM30D和EM20D对场内扬声器进行驱动，它具有超高效能和超低功耗，且散热性好，可防止设备过热，采用了独特的、专有的D类输出级设计，带来传奇性的卓越音质，具有超强的实用性和极高的商用价值。

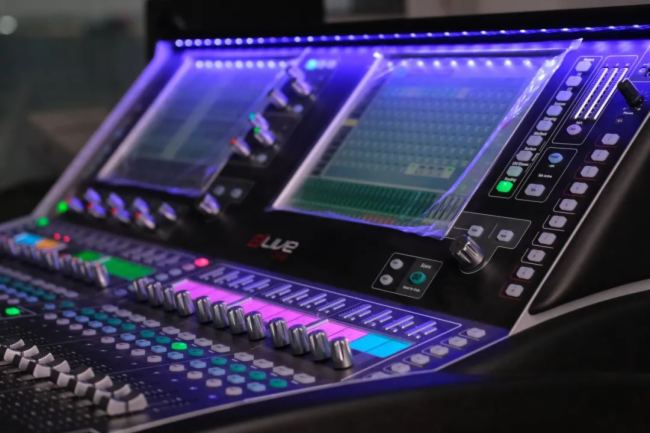

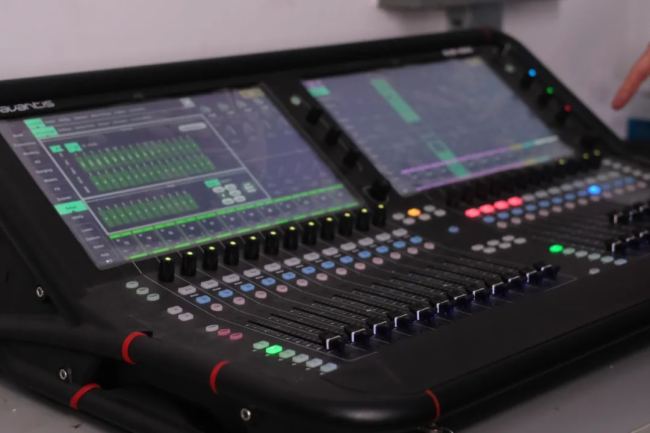

调音台部分采用了最先进的数模自动互备份系统，钻石球场主调音台选用Allen & Heath dLive C3500，备调音台选用Allen & Heath Avantis，莲花球场、映月球场及布拉德球场主备调音台则选用了Allen & Heath SQ系列，主系统采用Dante网络音频架构，备份系统采用模拟音频架构，所有主备音频信号经由功率放大器进行信号的甄别和切换，数字链路只经过一次A/D、D/A的转换。
同时，系统还配备了Symetrix Radius NX系列处理器，用于消防强切模拟音频信号和干接点信号的接入。
本次音频系统的升级改造解决了用户多次改造未能解决的扩声及运维等问题，体现出了易科专业的技术设计能力和高水平的调试水准，高品质地保证了场馆提质升级的效果，得到了用户的高度肯定，同时，也为2023年中国网球公开赛保驾护航。
2023年中国网球公开赛将持续至10月8日结束，今年的参赛选手阵容依旧星光熠熠，高手云集。赛程从资格赛开始就竞争激烈，竞技性与观赏性兼具，精彩比赛与经典时刻相映生辉，必将在今年中秋国庆假期为全国人民和广大网球迷留下美好记忆，一起期待吧!
