先让我们回忆一下，传统低频扬声器发出的200HZ以下的低频是360度全方位传播的。这是因为低频扬声器的声音指向与它的大小和它所产生声波长度的比率有关。声波的长度或大小与其频率成反比，因此当低频声波比低频扬声器的单元和外壳尺寸长得多时，声波的辐射在所有方向上都是相等的，包括侧面和后方。
定向心型声波
现在，如我们所知低频声波的全向辐射有时会产生问题，因为它可能会被反射从而在房间的某些地方产生低频干扰或打扰到隔壁空间。但是50年代后期的音响工程师就已经使用至少两个低频单元来组成了低频矩阵，并在仔细调整了延迟、极性、输出音量和单元之间的距离后成功让低频声波的传输具有了方向性。因此，术语心型声波指的是声波传输方向覆盖的形状，带来的效果是在扬声器的前面音量会更大，后面则更安静。
实现这种心型声波，有两种技术解决方案。要么设计一个有心型声场的低频扬声器（在同一扬声器内有前后两个发音单元，如Q-SYS KS212C低频扬声器)，要么使用两个独立标准的低频扬声器和内置的预编程DSP预设来为每个单元设置正确的正向或反向声波，如Q-SYS KS118。这两个单元将结合产生高达15 dB的心型声波模式。
心型声场的部署
那么，如果两个或更多的KS118低频扬声器可以轻松的被部署和配置为心型声波模式，而不需要复杂的计算或处理设置，我们不禁要问：如何正确的摆放这些低频扬声器，来获得心型声场的最佳性能？
组成心型声场所需的所有设置参数都已经被编程到每个KS118低频扬声器的DSP中。在每个面向前方观众的低频扬声器上，应该选择名为“Forward”的心型预设，而在每个背向观众的单元上，应该打开预设中的“Rear”选项。然后每个低频扬声器都要输入相同的音频信号，并且信号的增益设置也要完全一致。

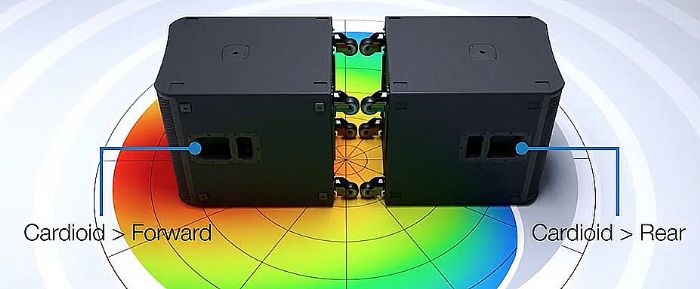

图1 –?两个设置了心型声场的KS118低频扬声器，展现了心型声波输出。
现在的问题是如何正确的将低频扬声器摆放在舞台上或附近的地面上。这里有三种部署方式，要根据舞台和场地的布局，观众与舞台的位置，可能的掩蔽物，等等来进行选择。
一个不错的方式：并排摆放
将KS118低音炮并排放置（如图2）可以节省场地空间，并为观众提供良好的舞台能见度，但这样的心型声场精度有限。

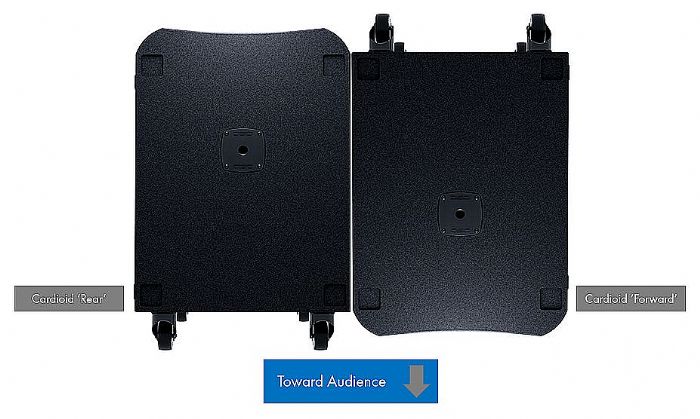

图2 -?将两个KS118并排放置和设置的心型声场部署方式（俯视图）
一种更好的方式：堆叠
将两个KS118低频扬声器叠加在一起（如图3）提供了与并排摆放相似的效果。并且这种方式节省了地面空间，这对小型场所通常是有很大帮助的。

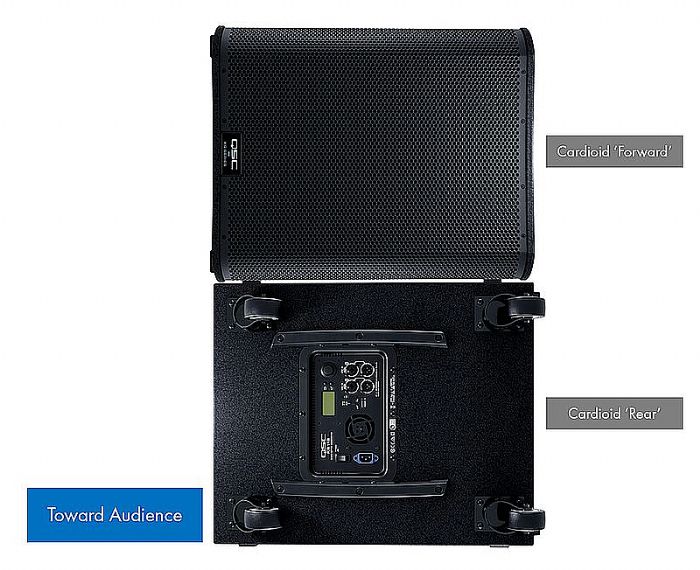

图3 –?将两个KS118堆叠组成的心型声场部署和DSP设置。请注意将面向后方的低频扬声器放置在阵列的底部。
最佳选择：背靠背
背对背放置低频扬声器（如图3）提供了最佳的心型声场性能，在阵列的后部有15 dB的声音衰减。但是要确定场地或舞台有足够的空间来满足这样的部署。

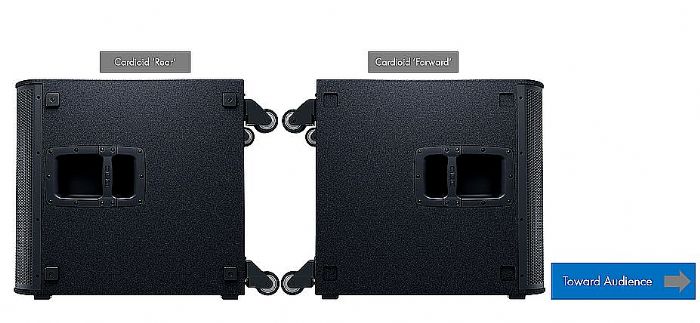

图4 –?将两个KS118背靠背（侧视图）部署的心型声场。
三个低频扬声器组成的心型声场
三个低频扬声器的组合方式为：两个向前和一个向后，这样可以提供额外的正面声学输出，但后部的衰减效率会略低。但需要注意的是这样部署不如背靠背的声场效果好。

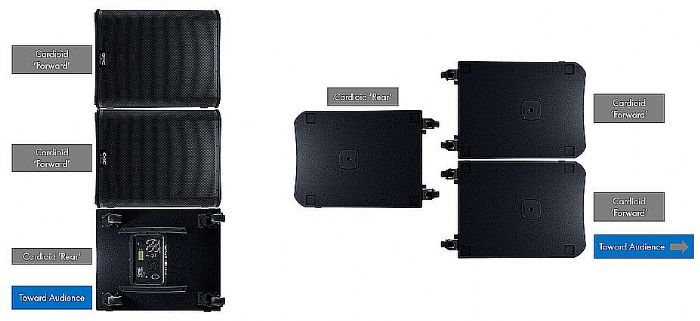

图5 –?使用三个KS118的心型声场部署，或堆叠或背靠背（俯视图）。
总结
低频扬声器的心型指向部署在许多现场活动或固定安装应用中非常有用。如不让低频干扰到邻居。让低频控制在一个区域内（贸易展览、会议、研讨会等），减少舞台上的低频反射，使多个音频活动发生在同一大型场馆或户外等，低频扬声器心型指向的后部衰减(2个KS118和一个KS212C可为声场后方提供15 dB的降低)将显著增加低频扬声器的使用场景。
在您对扬声器的设置有所了解后，为多个QSC低频扬声器进行心型指向的设置就变得相当简单。如果对此有任何问题，欢迎随时与我们联系！
