惠科威视多路输入同时显示自定义好方案

来源：惠科威视　更新日期：2023-02-07 作者：佚名

年度商显市场最大的看点何在小间距LED显示屏年终总结年度评选盛典获奖揭晓

经常有客户问到我有多路本地信号要同时显示在一块屏上,要怎么实现

今天小编给大家介绍这款产品,能非常好的解决咱们的需求!

惠科威视这款高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示、股票等需要使用单台显示单元同时显示多个高清信号的场所。

主要功能

采用插卡式设计，可自由增加或减少输入模块，可根据用户定制2至16画面分割;

每张输入板卡支持1路复合视频、1路VGA、1路HDMI共3路信号输入;

1路HDMI和1路VGA同步输出，同时连接两个显示单元;

兼容各种分辨率信号输入，支持1920*1080超高分辨率信号输出;

支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能;

支持图像透明度调节，透过上面画面可以看到下面图像;

支持90V～264V超宽交流电压输入，可通用于全球任何一个国家;

标准4U铝合金拉丝机箱，可直接上标准机柜;

支持机箱按扭、红外遥控、RS-232串口以及中控控制;

专为视频工程度身定制的高品质高清画面分割器;

惠科威视多路输入画面分割器，同时显示自定义好方案

画面分割器详细介绍

1、纯硬件构架

采用纯硬件构架，无CPU、无内存，开机只需要3至5称钟，系统稳定，无死机、病毒感染、系统崩溃的风险;可全年365天，每天24小时不间断工作;

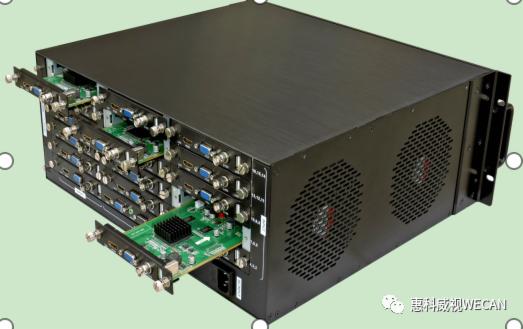

2、插卡式模块化设计

输入/输出板卡采用插卡式结构，用户可以很方便的增加或减少输入模块的数量，同时极大的方便了产品升级、维修及维护。插卡式机箱有着诸多的优势，比如：

产品升级更方便：

采用模块化插卡设计方案，只需要厂家提供输入模块，用户即可很方便的在现场对产品硬件进行升级，而不需要专业人士亲临现场进行安装调试，很大程度节省了升级所需要的时间以及成本;

维护更方便

产品长年使用过程中可能某些模块先老化而出现故障，以往非模块化设计的产品在出现质量问题时往往需要把整个机箱返厂维修，这样不但产生高昂的运费，而且给用户造成很多时间上的浪费。而使用插卡式的设备只需要把板卡模块寄给用户即可很快解决问题。并且单独模块出现问题，可以不影响其它模块的正常工作。

3、多格式信号输入

采用标准化输入模块设计，输入模块可以支持BNC、VGA、HDMI信号输入，每个输入板卡对应一个窗口，每个窗口信号可以三选一显示。

4、HDMI、VGA信号同步输出

支持HDMI和VGA信号同步输出，可以同时连接一个HDMI显示单元和一个VGA显示单元，两个输出信号显示内容一致。输出最大分辨率可以支持1920*1080，并可向下兼容1280*720、1024*768等分辨率。

5、高兼容性

HDMI接口同时也可以兼容DVI信号，HDMI输入接口只需要加一个HDMI转DVI转接头，即可以接收DVI信号;同样HDMI输出口也可以兼容DVI显示单元。

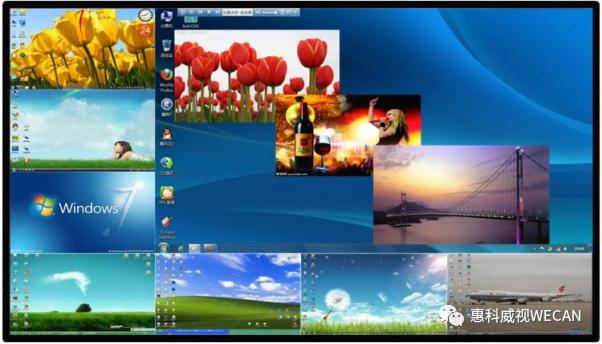

6、多画面分割显示

支持定制2至16画面分割，最小可以做到2画面分割显示，最大可以定制到16画面分割显示，包括一些特殊的分割数量模式如：5分割、7分割、13分割等。

惠科威视多路输入画面分割器，同时显示自定义好方案

7、画中画功能

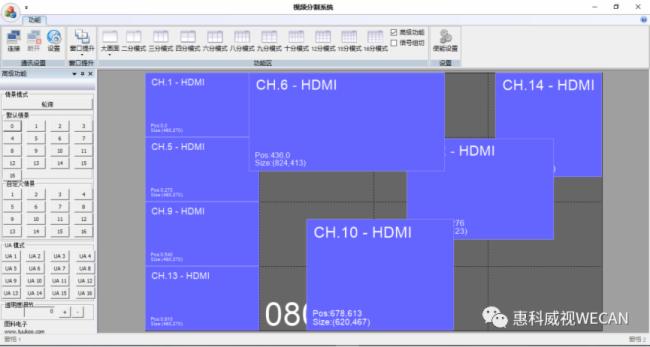

通过控制软件，用户可以随心所欲的去控制窗口大小、窗口位置、窗口排列方式，实现画中画、画外画、PIP、POP功能。用户可通根据自身需求设置多种显示模式，如下图为其中一种显示模式：

惠科威视多路输入画面分割器，同时显示自定义好方案

8、透明度调节

支持画中画上层画面透明度调节，透过上层画面可以看到底部画面，如下图所示：

惠科威视多路输入画面分割器，同时显示自定义好方案

9、支持1920*1080高清信号的输入输出

支持定制最多16BNC、16路VGA、16路HDMI总共48路信号输入,高清视频支持隔行和逐行输入。产品支持1920*1080的分辨率信号输入，并且向下兼容;所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的HDMI信号，最高输出分辨率支持1920X1080，可以根据用户需求进行定制输出分辨率。

10、无缝切换功能

不同的输入通道可以实现无缝切换，图像实现快速切换并且不黑屏。

11、多模设置功能

9.1、机器出厂设置与分割数量相等的标准切换模式，通过相应按键可一键切换至相应窗口全屏显示，按0键一键切换至全信号多分割显示模式;

9.2、用户可以通过控制软件自由设置最多十六种自定义模式，满足用户各种不同定制化的需求。

12、FPGA图像处理技术

采用目前功能最为强大的图像处理芯片FPGA技术。FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能。

并具有具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。

13、数据运算能力强大

数据采用并行处理技术，输出端口占用一个通道，每通道数据带宽达到10.2G/S，输出达到1920*1080的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象。

控制方式

1、软件控制
