最近不小心弄丢了一根数据线
于是就随便买了一根
接口一样，样子一样
但是充电2小时，使用1小时
再也无法实现原来的充电5分钟，使用2小时 了
不甘心，为了搞明白就查了很多资料
发现，原来问题不是在线，是在芯 !
缺了那名为线缆电子标签芯片(eMarker )!
那么本期内容，我们就来聊聊eMarker
eMarker(Electronically Marker)芯片，电子标签芯片，它能勤奋地记录互连设备之间的数据，标记线缆特性，包括数据传输速度、最高电流电压，甚至是线缆长度、供应商和产品ID等等。该芯片用于USB-C技术。通过eMarker芯片，输出端(如充电头，笔记本)可以根据输出端连接的设备(如手机或显示器)调整匹配的电压/电流或音视频信号。
eMarker的普及还与USB-IF协会的要求分不开，USB-IF规定线缆想要支持5A大电流、USB3.0及以上的传输速度、视频传输功能，都需要搭载eMarker。
USB-C通过协商可允许高达240W的功率传输，前后两端的设备通过CC链路实时沟通PD(Power Data)协议信息。

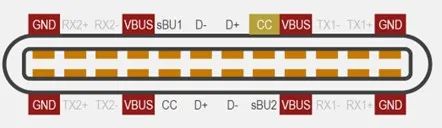

? VBUS和GND针脚用于电源和返回通道
其中一个CC针脚为配置通道，用于沟通确认
另外一个CC针脚可用于对eMarker芯片供电
PD协议的沟通如下图例子所示：
Lightware以制造AV设备而闻名，能力也扩展到丰富的线缆阵列，从而增强了其全面的产品组合。Lightware的线缆采用了这种先进的eMarker芯片，以确保卓越的性能和可靠性。Lightware生产研发产品的核心优先考虑一直都是：建立具有最佳传输质量和可靠性的无缝线缆通信。
另外，USB传输数据就像心电图一样，信号有明显的高高低低起伏。现在，想象一下通过超长电缆传输数据——如果没有eMarker这种特殊芯片的帮助，信号会变得平滑，失去完整性。而在eMarker的帮助下，信号在整个旅程中将保持不变，以提到稳定性和数据完整性。
下一期，我们将深入了解USB的版本以及其拓扑结构。
Lightware是一家专业高保真数字信号管理设备的制造商，负责设计、制造和交付多样化的矩阵交换机、光纤扩展器和基于网络的IP分布式系统。天创集团成立于1994年，是集设计咨询、设备供应、售后调试、售后服务为一体的音视频产品系统解决方案的产品供应商与服务商。2023年8月23日，天创集团与Lightware达成合作伙伴关系并获得Lightware中国区总代理权。
