『展馆简述』
千年古蜀文明与现代科幻相遇
第 81 届“世界科幻大会”完美落幕
成都科幻馆作为本届科幻大会的主会场
惊艳了全球，成为中国西南超级新地标
也将作为中国(成都)国际科幻大会
的永久场馆

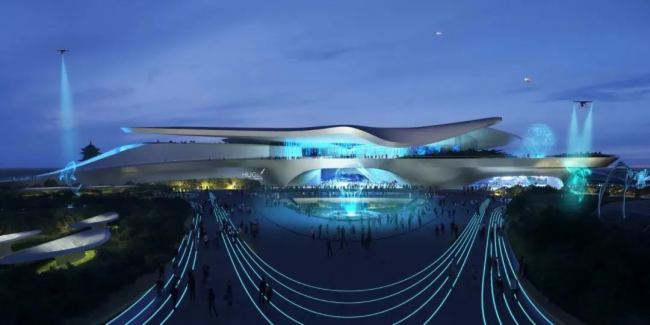

成都科幻馆 Chengdu Science Fiction Museum 由扎哈事务所 设计，建筑围绕共享中庭设置了雨果奖会场、主题展区及博物馆三大主题空间，该项目也将成为具有产业集聚效应和特色的“中国领先的科幻写作孵化器 ”，对成都大力发展文创产业、增强西部文创中心功能产生重要积极影响。
『世界首个做在拉索幕墙上的光电玻璃』
场馆从"星云"形态获取为灵感，“从设计到结构的整体可视化”为建馆目标。由晶泓专为科幻馆-雨果奖会场幕墙研发的大尺寸LED中空夹胶光电玻璃幕墙屏 ，面板最大分格尺寸宽度为2400mm，高度为3200mm，面积将近 8 平方米，刷新了国内场馆应用单块光电玻璃最大尺寸的纪录，也是“世界首个做在拉索幕墙上的光电玻璃 ”，奠定了晶泓作为“LED光电玻璃领先制造商”的行业标杆地位。
雨果奖会场
雨果奖
雨果奖正式名称为“科幻成就奖”，自1953年起，每年在世界科幻大会上颁发，是科幻文学领域的国际最高奖项之一。
得益于晶泓科技自研LED芯片、驱动芯片、嵌入式控制系统以及采用最先进更高清的Low-E镀膜技术，大尺寸LED中空夹胶光电玻璃在画面清晰度、通透度、亮度上，都创造出崭新的高度。

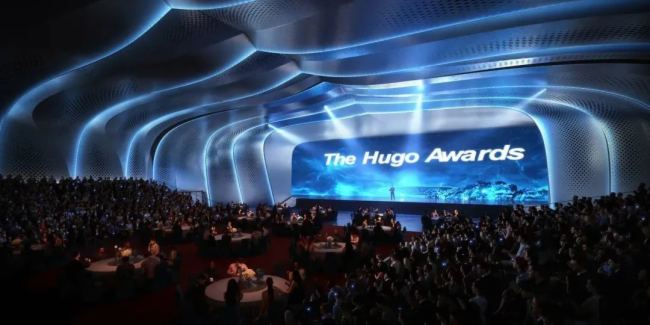

雨果厅室内外效果
『幕墙新技术 勇攀大尺寸』
以LED中空夹胶光电玻璃为幕墙立面，沿袭了成都科幻博物馆整体的“轻盈感”，既最大限度让场馆空间通透恢弘，又打通了场内与世界科幻公园、西岭雪山大景的视线通道，点亮后，光影艺术与古蜀文明交融、带给观众更强烈的观感体验。
成都城市形象符号：太阳神鸟与大熊猫
与一般玻璃材料不同，LED光电玻璃是一种利用特殊夹胶工艺，将纳米导线和LED灯珠内置于夹层玻璃之间，并通过控制系统呈现光电显示效果的高科技产品。超大板块设计，已然是技术难点 ，再加上面板选用双夹胶中空光电玻璃，从选料、结构件设计、工艺制程、生产设备、检验、到运输、安装，每一步都是新的挑战。
超大板块尺寸下为了保证面板玻璃的强度和刚度，设计时通过计算校核选配合理的玻璃配置，采用了离子型的中间膜来大幅提高强度和刚度，但离子型中间膜的工艺难度极高，经过反复调整参数与充分验证，最终成功将通透度和雾度控制在理想的状态下。大尺寸光电玻璃的工艺得到了显著的提升，意味着晶泓对结构美学幕墙技术的探寻到了一个新的阶段，意义非凡。
平整度差是超大尺寸的板块需要翻越的另一座大山。为避免大尺寸板块幕墙产生的影像畸变,本身就对玻璃原料的加工和二次加工要求很高。晶泓团队通过对玻璃原料的反复挑选和严苛的质检，将玻璃的弯曲度控制在了0.2%以下，远低于国标要求的数值。
光电玻璃表面平整度高，融入整体建筑美学
晶泓LED光电玻璃作为一种新型的环保建材 ，生产过程无废水、废气、废物产生，产品回收产生污染物约0.01%，在保证入口大堂宽敞明亮的同时，实现了效率的最大化，符合中国绿建三星至高标准要求。
诠释科幻主题
『施工难点』
竖向单张拉索幕墙系统，结构设计复杂
作为雨果奖会场幕墙主立面，单拉索结构在美观和通透性上非常出色，但往往幕墙主体越简单，结构设计越复杂。

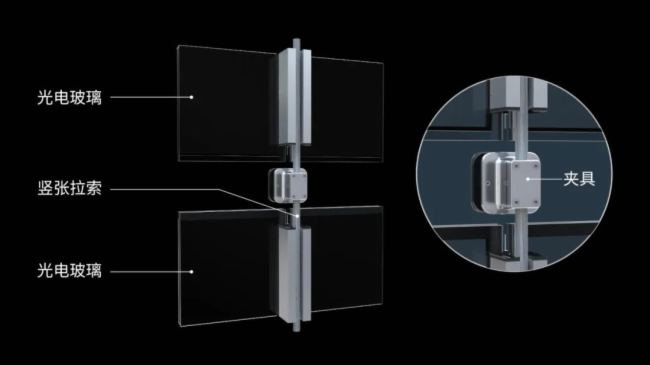

拉索结构节点示意图
拉索结构体系中的钢索是主要受力构件，强力张拉形成稳定的结构系统。挠度按照L/50控制，此项目拉索跨度近13m，整体的极限挠度变形量达260mm。当整片幕墙在受风等荷载作用下时，会发生较大的变形，而玻璃又属于脆性材料，光电玻璃的板块间、光电玻璃周边与主体结构间必须具有足够的变形和转动适应变形的能力。
光电玻璃立面承受风荷载下的极限变形模拟
出于稳定性要求，除了玻璃四角嵌固采用球铰夹具，幕墙四边与主体结构相交接位置亦需要设计为允许在平面内发生转动的机制。
值得一提的是针对节点设计，晶泓独创的旋转连接结构，将位于屏幕最上端和最下端的两排板块与主体结构相接的边，分别卡入通长的旋转铝合金槽内，其自重通过铝槽释放给主体结构，同时板块可发生相对转动。
底部可转动的连接结构
通过受力分析，光电玻璃上下端最大旋转角度按12°设计。
光电玻璃面板和连接件之间设置侧向旋转的耳板支座，以保证光电玻璃和侧面收口发生相对转动。
侧向可转动的连接结构
光电玻璃通过夹具与拉索将幕墙边界条件和主体结构联成整体，既最大限度地利用了材料的强度优势，又保留了稍许应力储备以适应整体的变形控制。
精工细节，大师级标准
为切合扎哈设计团队的高标准、高品质，例如对不同型材的颜色是否与科幻馆整体保持一致，喷涂是否均匀细腻。晶泓团队将项目应用的五金件、箱体型材、外观的选择均作为一个课题进行研究。
竖向单张拉索光电玻璃幕墙，施工技术难，国内没有可借鉴项目，如何保证质量是难点之一。经前期调研及多轮分析论证，同时在现场进行实地勘察，根据项目施工条件，进一步深化系统节点设计。项目深度完善预制构件制作详图和施工技术交底卡，避免在构件加工和安装过程中，出现错、漏、碰、缺等问题。

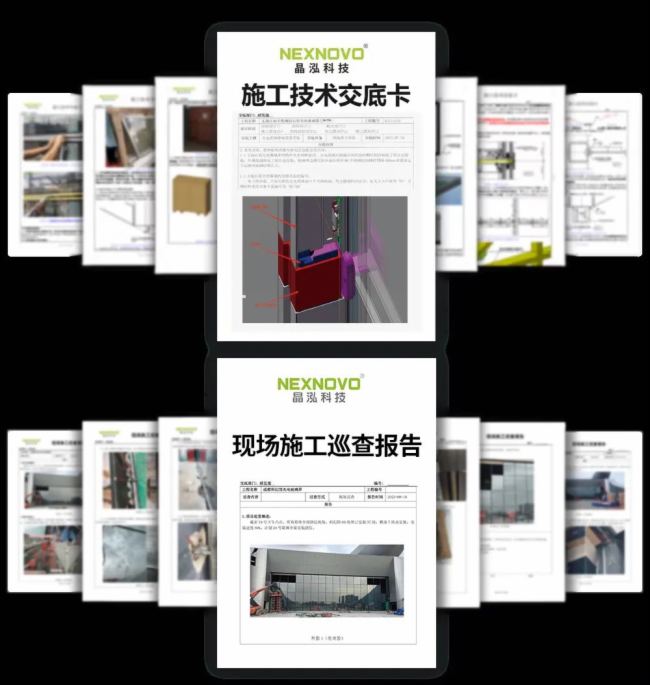

施工技术交底卡与现场施工巡查报告
现场安装
电控系统与竖向拉索做隐式排列，一方面降低设备维护难度,另一方面力求融入成都科创馆结构设计，呈现建筑简约、清澈之美。
悬于菁蓉湖畔，开启科幻之门
『多媒体幕墙 无限科幻大片』
晶泓科技大尺寸光电玻璃 为世界科幻大会注入新的创新源泉，为助力成都科创博物馆成为具有产业集聚效应和特色的国家级文化产业示范园增添耀眼的一笔。
白天播放效果
夜晚播放效果
可以看到，随着3D、元宇宙、全息成象、沉浸式概念的爆发，晶泓光电玻璃因“让想象不受限于空间，让创意与艺术组成奇妙幻境”将迈向更广阔的应用市场!
