凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

来源:投影时代 更新日期:2022-09-30 作者:佚名

广东省第十六届运动会暨第九届残疾人运动会将于2022年11月5日开幕。届时,清远预计迎来2.1万名运动员、教练员等相关参赛人员,并将创下广东省运会历史上“粤北地区城市第一次独立办赛”、“竞技体育和群众体育赛事第一次合办”以及“参赛规模历届第一”的“三项第一”。本次运动会主场馆——清远奥体中心意在打造“凤城”地标,规划概念源于清远“凤舞绿都”之称。“一场两馆一公园”呈“凤凰”雏形布局,整体造型如一只扶摇而上的凤凰,飞舞在绿水青山间。项目包括一个30000座体育场、一个9000座体育馆、一个2000座的游泳馆以及户外体育公园,通过对场馆座席的调整可满足大型赛事、演唱会、歌舞剧、杂技演艺、会展展示等不同功能要求,从而打造体育、演艺、服务城市综合体。

清远奥体中心的壮观样貌下,不仅隐藏着支撑整个场馆运作的“黑科技”,还包含着由易科国际提供的、能给大家带来绝佳听感体验的全套音频系统解决方案。

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

鉴于上述“三项第一”所带来的严苛需求,本套音频系统解决方案在满足扩声基本功能的基础上,重点提升安全性,最大限度保证系统在出现故障时仍能正常运行,避免对现场使用产生影响。与此同时,针对场馆空间巨大所造成的长混响环境,尽可能通过精心的声场设计和设备选型实现理想的声压级及语言清晰度。

清远奥体中心场馆扩声系统各具特色,科科带你一一领略其风采。

大气磅礴的体育场

清远奥体中心体育场气势恢宏,看台规模为3万座,可满足国内外大型赛事要求,并集大型赛事、文体表演、健身娱乐、商务办公和购物展览等功能于一体。

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

体育场固定扩声系统采用分布式扬声器布局,在场地内东侧、西侧和北侧的马道下方,明装吊挂了共21组由EAW MKD和QX系列防水版箱体组成的点声源扬声器组,对观众席以及场地区域进行均匀覆盖。

易科扩声控制室位于体育场西北角,并在其他四个拐角设置3间功放机房,用于布置主扩扬声器系统相关的功率放大器设备,这样可以有效缩短扬声器线缆传输距离,降低信号衰减,保证主扩声信号质量。

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

热情洋溢的体育馆

清远奥体中心体育馆拥有观众席9000座,采用技术性能先进的智能化系统,结合伸缩活动看台系统及运动木地板系统,能满足各类体育赛事、文艺演出、商务展览、企业年会等需求。

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

体育馆同样采用分布式扬声器布局,以提高直混比,保证清晰度。在场馆东西两侧马道下方,各吊挂安装了8组点声源扬声器。其中6组EAW MKD1096 全频扬声器用于覆盖观众席区,2组EAW MKD1096全频扬声器用于覆盖场地区域。南北两侧观众席由于上空没有马道,因此,在东西两侧马道分别配置了2只EAW QX394全频扬声器,对南北两侧观众席的东西部分进行覆盖。主席台配置了4只EAW VFM129i全频扬声器,作为主席台区域的返听扬声器使用。

灵活多变的游泳馆

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

清远奥体中心游泳馆分为地下一层,地上三层,可容纳2000人观赛。游泳馆比赛池上空采用大跨度可开合活动屋盖,开合跨度宽达24米,能在5分钟内实现室内与露天泳池的切换,是一种新型的可变形态建筑。

固定扩声系统采用分布式扩声方案,共设置有8组点声源扬声器组,分区覆盖观众席一二层和场地内区域。观众席一二层区域的声覆盖使用多只EAW MK5396i 全频扬声器的组合。而场地内区域,则由于距离较远,故采用南北两侧对向覆盖的方式,通过4只EAW QX394 全频扬声器分别对场地的南半部及北半部进行覆盖。主席台区域则通过4只EAW VFM129i全频扬声器提供返送信号。

系统主控设备

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

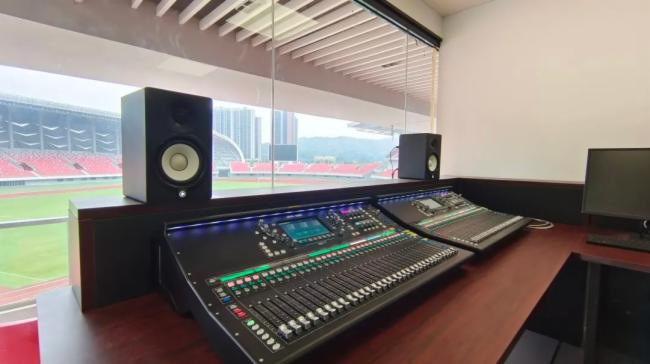

体育场及体育馆内各选用了2台Allen & Heath SQ-7作为主备数字调音台,同时配置2张Dante音频扩展卡,可接入网络音频系统。主备系统信号独立传输,最终汇合到系统内功率放大器,并通过功率放大器进行主备信号的自动识别和切换,保证系统使用安全可靠。游泳馆选用了1台SQ-6作为主数字调音台,用于扩声系统的核心控制。

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

功率放大器全部采用Powersoft Quattrocanali 4804 DSP+DANTE数字功率放大器。扩声控制室与功放机房之间采用光纤网络音频的方式进行远距离传输,缩减模拟线路传输距离,降低线路损耗,有效提升系统内音频信号的传输质量。

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

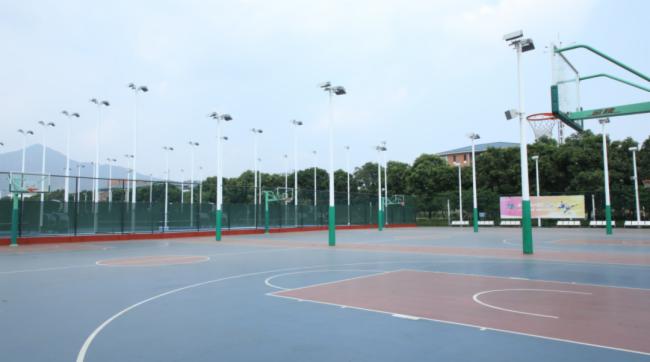

除一场两馆外,清远奥体中心还配备有整洁亲民的户外体育公园,包含篮球场、网球场、足球场等,未来将成为清远市民活动健身的重要集聚地。这些场馆分别安装了多只EAW COAX 10全天候同轴点声源扬声器进行扩声。

凤舞绿都 洋洋盈耳——易科国际精心打造清远奥体中心声音品质

总体而言,清远奥体中心体育场、体育馆及游泳馆空间容积较大,扬声器投射距离较远,场内混响时间较长,在此环境下希望得到一个理想的声压级和语言清晰度,对扩声系统的设计和扬声器设备的性能都提出了较高的要求。与此同时,远距离的传输极易造成音频信号的线路衰减,从而影响扩声系统还音质量。尽管如此,易科国际音响团队仍然克服种种困难,高品质地完成了扩声解决方案的设计与执行,得到了用户的高度肯定。

山水清远,激情省运;夏日清远,热情如火。广东省第十六届运动会暨第九届残疾人运动会正如火如荼进行中,预祝本次比赛能够圆满成功!

部分图片来源于网络
