美国国家环境保护署 (EPA)第七分局服务和管辖的范围包含爱荷华、堪萨斯、密苏里、内布拉斯加州及 9 个印第安部落。因租约到期，分局总部由堪萨斯城迁至堪萨斯州 Lenexa 的一座更为节能环保的建筑内。搬迁后，需要对总部新址现有的视音频系统做全面优化升级，同时线缆的架构也需要重新部署。集成商 Mission Electronics (MEI)在总部迁入前 60 天赢得该项目。为实现流畅的视音频信号切换及分配，集成商采用了 Extron XTP Systems?。
“与 EPA 第七分局有过多年的合作, MEI 对其需求及全新视音频系统的用途有着非常清晰的理解，" 来自 MEI 的联邦渠道经理 Aaron Alt 这样说，"Extron XTP 满足并超越了用户对全新总部大楼所有房间内系统的预期。”
Extron XTP 满足并超越了用户对全新总部大楼所有房间内系统的预期。
Aaron Alt,联邦渠道经理，MEI
空间与技术的有效利用
EPA 第七分局现总部是一幢全新的占地 31 亩的通过 LEED 白金认证的两层建筑。建筑主体由 4 座翼楼构成，办公及会议室的总面积约 14,864 平方米，可容纳近 600 名员工。楼内设有会议中心、区域应急指挥中心 (REOC)、超市和餐厅，同时还分布着 31 间大小不同的会议室。其中会议中心、REOC, 行政会议室以及最大的 8 间会议室内均采用了 Extron XTP 系统，用于室内视频演示。
全新视音频系统的引进，需要对基础设施进行改造，如安装管道，重新布线，以及在活动地板下安装业内标准的地插盒。但尽管如此，基础设施改造不会对系统安装造成很大影响，必要时两者可以同步进行。MEI 跟随施工队的进度，在第一时间为已完成施工的房间安装系统。
灵活的 XTP 系统
每个视音频系统需支持数字及模拟信号源，外加 1 台或多台 Panasonic? PT?EW630U 投影机，亦或是高清平板显示器，具体可视空间的大小而定。信号源设备包含电脑, OPPO? BDP?93 蓝光播放器, 有线电视调谐器以及来自视频会议系统的视音频信号。部分房间采用 Extron Cable Cubby? 600 家具安装式接线盒，用来为笔记本电脑和其它便携式设备提供视音频连接。因房间大小不同，需根据空间来为每台 XTP CrossPoint? 模块化矩阵切换器配备合适的输入/输出板卡。Extron 双绞线延长器可将信号传输至远端的室内显示设备。通过 Extron RGB?HDMI 300 A 图像解析度转换器，可将接收到的 RGBHV 信号转换为 HDMI 信号, 它也可将模拟音频信号数字化之后嵌入 HDMI 信号输出。
采用 Extron 8x4 立体声音频矩阵切换器和 XTRA? 系列功率放大器的音频系统可支持嵌入 HDMI 信号的音频回放，或者独立的模拟音频传输。DSP 处理器为特定位置提供麦克风混音。嵌入式数字音频定期被用于支持其它切换内容。系统中加入 Extron HAE 100 HDMI 音频解嵌器，可在必要时实现音频的独立路由。

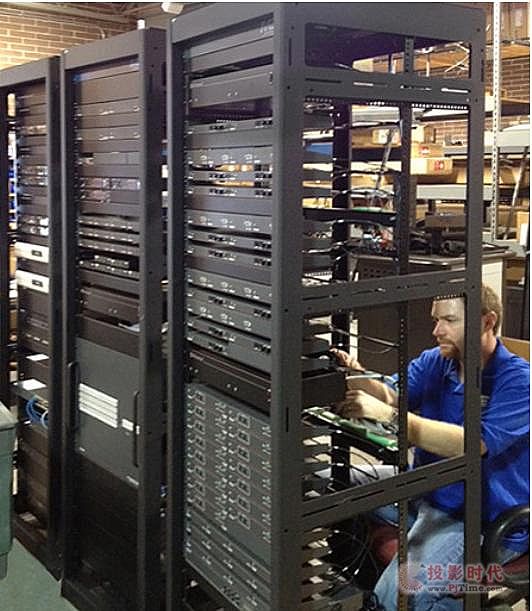

在设备正式安装至总部前，MEI 先在内部组装机柜并对视音频系统进行测试
会议中心
建筑面积约 579 平方米的会议中心，上下两层楼均隔出 1 个中庭，其余空间被玻璃墙分隔为若干个会议室。玻璃前可移动，使得中庭的面积可扩展，可用来举办特别活动及全员会议。除 1 台蓝光播放器安装在讲台内, 其它的视音频设备均采用机架式安装，在相邻的空间。演讲者可将自带的便携式设备连接至讲台。当玻璃墙被移除，来自不同信号源设备的内容可以不同的排列方式显示在由 Sharp? PNV601 60" 超薄液晶显示器和安装在会议室墙壁上的一个或两个投影系统组成的 3x3 嵌入式拼接墙上。该楼内的其它会议室也安装有一台或者多台同款液晶显示器。
一台配置为 32x12 的 Extron XTP CrossPoint 3200 可提供视音频信号在整个中庭内的切换和分配。当会议厅从中庭被分离出, 另一台配置为 20x4 的 XTP CrossPoint 3200 可用来支持被分离空间内信号的路由。之所以选择这款 XTP 矩阵切换器，是因为它经验证的高性能和高可靠性。为满足当前及未来的分辨率要求，矩阵切换器配备有超高性能的背板，可确保包括 4K 在内的信号的完整性。输出端的 Extron DVS 605 A 可提供无缝切换及内容解析度转换，从而保持一致的输出分辨率，用于支持楼内的 V?Brick? IPTV 系统。SpeedSwitch? 技术为该空间内受保护内容提供了超快的切换速度 其中也包含 HDCP 加密内容的切换。另一点好处是，XTP CrossPoint 机箱上的以太网端口可支持从单独的控制系统插入信号。控制信号可与视音频信号使用同一根带屏蔽功能的 CATx 电缆进行路由。
为能够将会议中心活动现场的画面实况传播至其他翼楼，视音频系统内加入了多模光纤干线。Extron FOXBOX Tx HDMI MM 发送信号至 FOX DA8 Plus 光纤分配放大器。它将信号发送至另外 3 台 FOX DA8 Plus，以使得信号能够被传输至隐蔽安装在远端显示器后方的 FOXBOX SR HDMI MM 解析度转换接收器。FOX 系列发送器和分配放大器紧凑的机身仅需占用设备间内极小的机架空间。以上设计被认为是简单而高效的解决方案。
区域应急指挥中心 （REOC）
第七分局的 REOC 是整个环境保护署的通信枢纽，它负责重大区域性事件的协调调度和救援工作。这里选用的信号源设备与会议中心的相似，但使用数量较大，同时也具备更强大的功能。主显示设备为 60" LCD 构成的 2x2 视频拼接墙，两侧各装有 1 台 70" HDTV 平板显示器。其它显示器分别安装在操作间和 Superfund 会议室。配置为 32x16 的 XTP CrossPoint 3200 负责整个 REOC 内视音频信号的切换和分配。
为使得房间内的视音频信号能够被路由至该楼内的简报室及其它被分隔空间，系统设计中加入了 Extron SW4 VGA Ars 和 SW HDMI 系列 切换器。这些切换器与 REOC 的 XTP CrossPoint 相连接，使信号内容能够被路由至中心内任一或者所有的显示器。
XTP 系统配置软件能够帮助集成商简化系统的设置和配置，并能够为 REOC 的操作员提供矩阵切换器的完整视图。根据 Alt 的反馈，该软件有效缩短了系统的调试周期。目前，该程序用于系统控制及实时状态监控。XTP 配置软件, 加之 XTP 矩阵内置的技术，支持热插拔的板卡和冗余电源，皆能够确保这一关键任务安装中视音频系统的可靠性。
行政会议室及会议区
在多功能房间内，单台配置为 20x8 的 XTP CrossPoint 3200 为分离式董事会议室和培训室提供视音频和控制信号切换及分配。该房间多用于大型部门或全员会议。
行政会议室及 8 间最大的会议室内均配备 12x4 的 XTP CrossPoint 1600 。根据集成商的反馈，此类空间更适用较小的 XTP 矩阵切换器，它们同样能够提供高性能的信号切换及远程协助，满足 EPA 对此的期望。Extron DXP HDMI 系列 和 MVX 84 VGA A 双绞线矩阵切换器为其它安装视音频系统的会议室提供信号路由。
经验证的高性能和高可靠性
2012 年 12 月 4 日的剪彩仪式上，环保署署长在全新的会议中心发表讲话。视音频系统运行非常完美。
自 2012 年 11 月起，楼内多个演示系统均已投入使用。据了解，参与了这一耗资数百万美元项目的各方都对 XTP 系统及 Extron 其它产品的成功安装感到非常的满意，因其实现了视音频信号在 EPA 第七分局总部的高性能切换和高可靠分配。

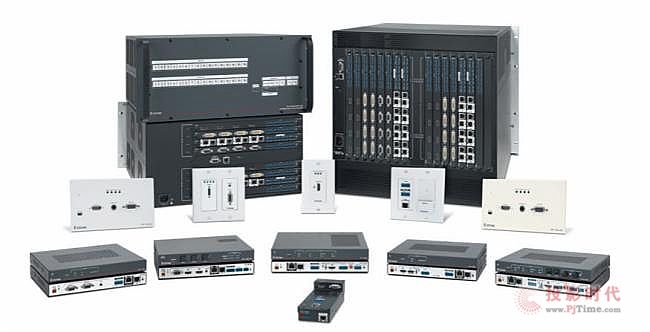

XTP CrossPoint 模块化矩阵切换器及广泛可选的 XTP 延长器以不同的形式为双绞线应用提供所需的可扩展性及灵活性。
