本文要点：
在这里，将分享跨控制室显示墙系统的“整墙镜像显示”技术及其应用价值。
1. 什么是“整墙镜像显示”？
2. “整墙镜像显示”与“整墙回显”的区别
3. “整墙镜像显示”的客户价值
什么是“整墙镜像显示”？
生活中的“镜像显示”，我们并不会陌生。例如当我们站在镜子面前时，我们可以从镜中看到另一个自己。这个镜中的成像图像是虚像，与物理世界中真实的自己构成为对称图像。在高科技产品中，一些高端笔记本电脑的显示输出模式往往设置有“镜像显示”模式，可使笔记本显示器和外接显示器都同时显示同一个完整画面。

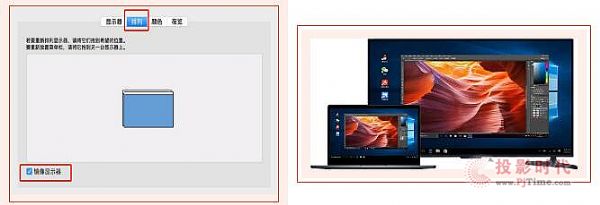

镜像显示模式（来源：MacBook）
在了解前述笔记本电脑的“镜像显示”之后，我们再来回答一下什么是“整墙镜像显示”？当把单台电脑变为若干台电脑集群时，电脑集群驱动输出的显示器阵列则组成了一个完整的超大显示墙；当把这个超大显示墙的内容也同时显示到另一个显示墙时，我们称之为“整墙镜像显示”。“整墙镜像显示”中的显示墙显示分辨率往往是超高分辨率的（例如4K、8K甚至更大），往往是由许许多多视频显示驱动设备集群来共同驱动完成，并且显示墙上内容还需具备海量信号源的窗口画面跨屏同步，技术实现难度颇具挑战性，在业内目前仅VTRON（威创）一家推出“整墙镜像显示”模式。
VTRON“整墙镜像显示”模式的视频输出接口可以是网络或者光纤等接口形式；且输出分辨率可以为1：1比例镜像输出，也可以根据显示终端的显示需求自适应输出分辨率以获得最佳显示效果。
整墙镜像显示，方便跨地域共享信息
“整墙镜像显示”与“整墙回显”的区别
“整墙镜像显示”功能与“整墙回显”比较相近，两者都是基于拼接后的显示墙（由多个显示通道拼接而成）的内容进行处理的，但两者之间也存在着区别：
1）“整墙镜像显示”让1套或1套以上显示墙均显示与源显示墙相同的画面，其镜像图像处理的分辨率往往具有超高分辨率特点，且镜像内容还原后的输出往往是多显示通道输出。从显示通道映射上看，源显示是多通道的，目标显示也为多通道，是“多对多”映射关系。
2）“整墙回显”让单套显示墙的内容能在单个显示器、坐席终端或者移动终端上进行显示，以满足于操作终端的监视或操作，因此回显的分辨率通常较为有限的，通常是单显示通道输出。从显示通道映射上看，源显示是多通道的，目标显示一般为单通道，是“多对一”映射关系。
简而言之，两者的区别在于：“整墙镜像显示”强调的是“墙-墙”联合（多对多映射关系）；”整墙回显”侧重的是“墙-端”融合（多对一映射关系）。
“整墙镜像显示”的客户价值
“整墙镜像显示”技术的提出旨在解决多个控制室的显示墙系统显示内容跨地域分享，将多个控制室基础设施连接起来，使得系统突破了“时空地域限制”，构建起了超越时空地域的泛控制室系统。基于“整墙镜像显示”可以满足不同场景的应用需求。
1. 一体化协同指挥
在一个由“省--市”两级政府组成的指挥控制中心，在省级指挥中心可以随时远程监控分散在各地的市级指挥控制中心的显示墙内容，且省级指挥中心在接管了相关权限的情况下，还可完全掌控有市级控制室基础设施的业务操作，可避免省级指挥中心重复的基础设施投入，节省建设成本及运营成本。目前“整墙镜像显示”技术已在某市交警项目中得到了完美的应用，通过VTRON“整墙镜像显示”技术，将交警控制中心的显示墙内容镜像显示到市公安局控制中心显示墙上，使得市局在远程也拥有一套交警控制中心的虚拟显示墙，实现了“交警控制中心--市局控制中心”两级指挥控制中心的协同共享。
央视CCTV10科教频道报道的项目案例
2. 高分直播
在一个高分直播应用场景中，可以利用“整墙镜像显示”模式，将主会场的超高清显示墙画面同步到各个分会场的显示墙上显示，以达到远程协同开会、研讨的目的。
VTRON公司率先提出的整墙镜像显示技术,结合“分布运算、集中使用”、 “分散部署，集中管理”的分布式体系架构，可满足泛控制室用户的跨地域分享需求,通过“整墙镜像显示”技术实现泛控制室信息分享,大大节省成本,又实现系统间的互联互通，消除各子系统的信息孤岛。
随着信息技术（IT）飞速发展，因特网、个人计算机的广泛使用、电子邮件的使用增加、搜索引擎成为获取资讯的重要手段以及信息分享设施（例如Facebook、微信等）的时时刻刻在线交互，让我们身处一个新的范式转换的时代，VTRON“整墙镜像显示技术”正是在这种大背景下诞生， 可使您无论身在何处（地区、国家、全球），都可随时获取到所需的整墙画面信息，把系统内部所有（或者大部分）的基础设施连接起来，顺应了这个时代互联互通的技术趋势，未来的应用前景巨大！
