在上期《如何打造小影厅的高品质声音》一文章中我们主要介绍了基于参考级监听系统的高级解决方案。在第二期中我们将会介绍性价比更高的搭配，包含DCS SC 1120，SC 1150银幕通道扬声器以及各种功放和处理器的选择，应用场景包含私人放映室，高端家庭影院，或者复合型商业体中有电影放映需求的多媒体场所。
我们在本文中主要专注于长度在10米左右的房间。同时预设使用的是放映机和穿孔荧幕，虽然我们同样可以支持LED荧幕，不过LED方案留到之后的文章再进行介绍。
QSC数字电影系列（DCS）荧幕通道和低频扬声器对于小房间来说的关键优势在于拥有较薄的箱体。由于这些扬声器安装于穿孔荧幕的后面，所以它们的设计得越薄越好，从而能够节省更多空间。用于标准影厅的扬声器几乎比我们小影厅解决方案的扬声器要厚2倍以上。

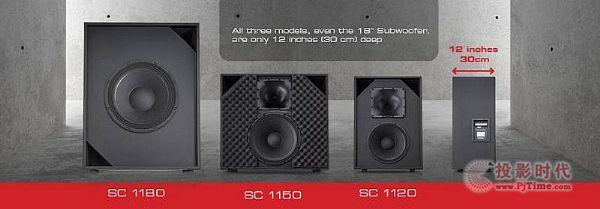

我们先来看看SC 1120和SC 1150荧幕通道扬声器以及SB 1180低频扬声器。产品的选择方向还是主要倾向于处理方式、控制能力和环绕扬声器的选择。在进入产品的选择之前，我们先来明确对房间设定的目标和应用场景。
如果目标是低成本、操作便捷，那么DPM影院处理器和DCA功放便是最好的选择。如果系统需要最大化的多样性、多功能控制和监控选项，那么Q-SYS和DPA-Q功放则是不二之选。在之后的文章中会讲到Q-SYS在这个方面的搭配选择。
DPM系列是多功能的DSP处理器，通过简易的安装和控制来针对商业级综合应用。DPM系列也很常用于搭配DCI标准的D-Cinema服务器来作为主音源使用。与第一章中提到的DCIO-H一样，DPM 100H和DPM 300H都有HDMI“跳过”功能来兼容消费级视频源以及对Dolby和DTS进行解码。

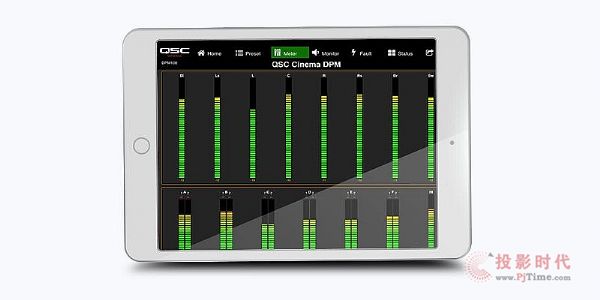

可以轻松的通过WIFI网络来遥控和监控DPM处理器。只需要给iOS设备下载免费的“DPM Director”软件然后连接上建筑内的DPM。这个控制软件是“无机房”系统的最理想控制器，最适合没有条件安装音频机架的项目中使用。
如果你选择了DPM处理器，那么就应当搭配DCA功放，因为它们作为一个完整系统的两个部分组合在一起时可以将系统的性能发挥到极致。DCA 4通道型号降低了对机架空间的要求同时价格还非常低。2到3个功放就能推动绝大部分小型系统。
如果对HDMI有需求，则需要使用DPM 100H。如果不需要HDMI，DPM 100搭配D-Cinema服务器来作为主要的输入源也足够了。DPM系列配置有一个10通道的AES数字音频输入口，因此可以轻松的通过一对RJ-45接头来连接如Doremi，GDC，Dolby和Barco等主流的D-Cinema服务器。
DPM系列为无源或有源放映室监听扬声器以及助听系统（如QSC UPC红外线面板）提供了音频输出口，还搭配有耳机，字幕器等一系列的配件，以及配备了一个麦克风XLR接口和一个mini-jack接口完善了输入端的种类。配备了2个继电器来控制例如调光器，幕帘系统等的外部设备，这些控制都可通过DPM的预设置来实现。
DCA功放通过DataPort I/O连接器来完成音频输出。这款HD-15连接器只需要一条连接线就可以轻松的连接DPM和DCA功放间的音频，控制和监控信号。DPM 100H可以处理无源扬声器，以及多功放的左，中，右荧幕通道扬声器，低频扬声器。DataPort对5.1或7.1支持最多4个环绕分区。DPM自带了针对QSC扬声器的Correction? DSP预设，因此可以达到真正的开箱就用，而且不需要调整EQ就能有最佳性能。

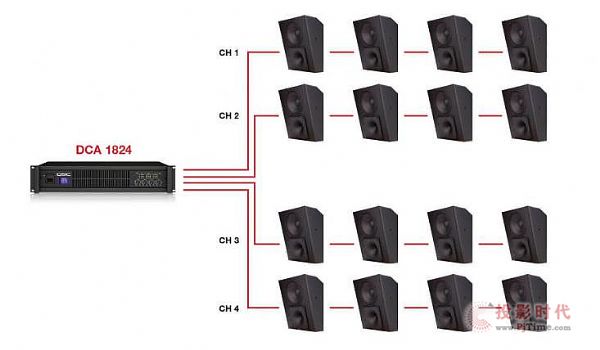

DCA 1644 四通道功放的一个通道就可以轻松推动SC 1120和SC 1150银幕通道扬声器。如果是很小的房间，第四通道可以用来驱动SB 1180低频扬声器。但是我们在这篇文章中要讨论的是大一点的房间，所以我们来看采用另一台DCA 1222功放去驱动SB 1180低频扬声器。环绕扬声器一般用DCA 1824四通道功放。

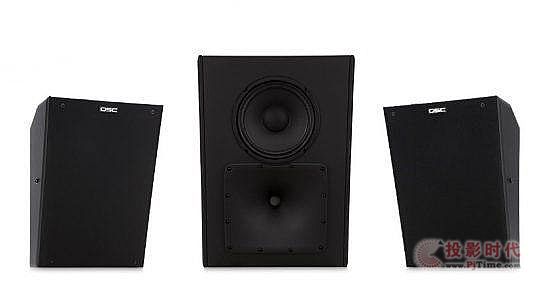

QSC提供了多种可应用于小房间的环绕扬声器。在这里我们会用传统的电影环绕扬声器。DCS SR 8200对于性能来说就是一个很好的选择，而SR 800是性价比最高同时也是最小巧的，如果安装环境有限这也是个不错的选择。内置的15度缓冲角可以让扬声器平行贴合于墙面进行安装而任然得到正确的指向和覆盖。QM-SW支架便宜又好用，可以有效，简便的将SR系列扬声器安装在侧墙上。如果房间内有较大的倾斜，QM-BW后墙支架可以提供额外的8度下倾斜角度，从而使得后环绕声道可以提供更好的声音覆盖。QSC的约克（指向调整支架）可以满足各种灵活指向的需求，同时第三方的支架2轴支架可以完美的支持DCS SR全系扬声器。

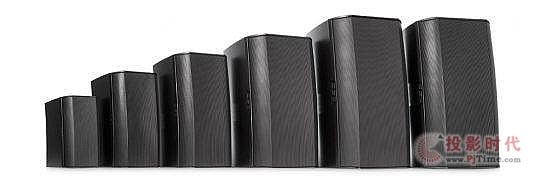

QSC AD-SII系列扬声器也可以作为环绕扬声器使用。房间的装修装饰常常会影响环绕扬声器的选择。AD-SII扬声器有4寸到12寸多种不同尺寸和黑白两种颜色可供选择。配套的X型支架系统使得扬声器无论是水平还是垂直安装都可以在水平和垂直方向上进行指向调节。对于天花板比较低的情况，水平安装对于需要高度来满足覆盖区域来说是最好的选择。
对于小房间，环绕扬声器的理想位置是房间后部2/3的位置，间隔1.2m到1.8m。与大房间相比，小房间的环绕扬声器的间距更小，这样才能产生优秀的声场和消除每个扬声器的突兀感。对于7.1系统，后墙最好要有最少4个扬声器，因为7.1中有左后和右后两个声道。而两个后环绕扬声器对于5.1系统是可以的，因为他们和侧墙的扬声器用的是相同的声道。大多数小型房间的每边侧墙上也需要最少3个扬声器来达到好的效果。
典型的系统配置

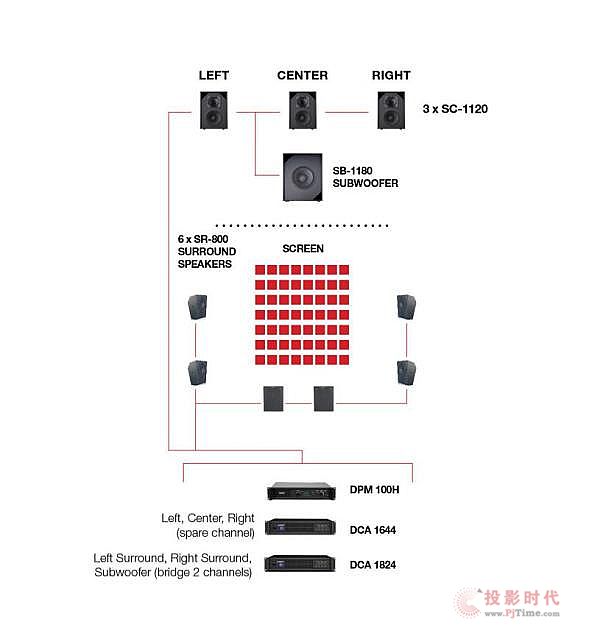

对于长度小于9米的小房间，5.1系统是性价比最高，而且只需要一对DCA 四通道功放就可推动（具体如下图所示）。升级到7.1的话需要增加一台DCA 1222功放来驱动低频扬声器，这样DCA 1824便可用于4个环绕通道。
尽管要尽量控制预算，但如果能升级到“影院级”的设备，那性能与家庭影院或者其他娱乐级设备相比具有很大优势。从总造价上来看，更大些的荧幕通道扬声器和低频扬声器贵不了多少，但是整个系统的性能提升是很明显的。
更大型的系统可以发出更大的声音，但同时它们在正常音量时的失真更小。而失真是在音量比较大时各品牌用户最常抱怨的问题。游刃有余的系统就不会容易造成听众的“听力疲劳”，当随着电影场景而音量变大时也听起来更舒服，同时更稳定。这样的系统在听演唱会录像，歌剧等时也有非常优秀的效果。

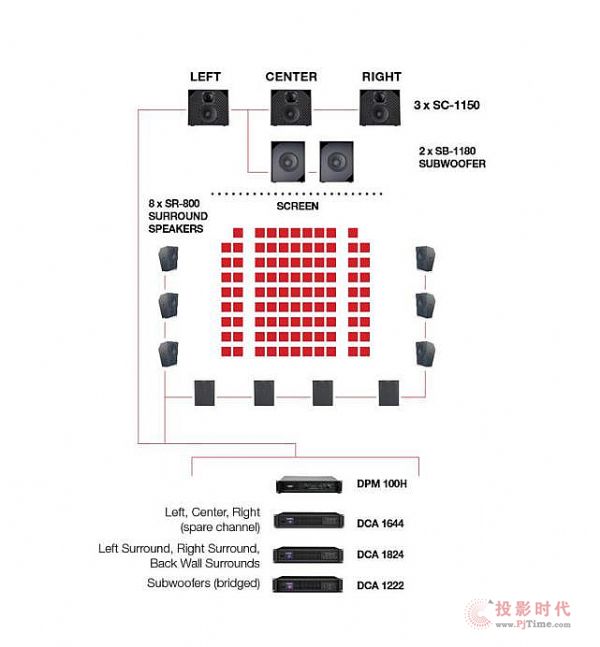

下面图中的系统适用于最长12米长度的房间
QSC影院应用工程师们很乐于帮助客户找到最理想的系统设置。首先，工程师们需要知道房间的详细信息，性能要求，以及是否有其他设备需要集成到系统中。他们会在这些基础上找到能满足你所有音频和控制要求的系统。
