毋庸置疑，2018年是天合光电LED小间距显示屏的“井喷”年，从年初第三代用户级前维护小间距系列产品引关注外，最近又推出了新品四合一MiNi-LED系列。

此次首发推出的这款天合光电小间距P1.25，采用IMD集成封装技术，黑灯哑光封装，集合了SMD和COB的优点，解决了墨色一致性、拼接缝、漏光、维修等问题，具有高对比度，高集成，易维护，低成本等特点，在小间距以迅雷不及掩耳之势席卷整个LED显示屏行业之时，天合光电该系列产品必将再次推动显示屏行业跨入新的时代。相较于传统的小间距，天合光电小间距四合一MiNi-LED 系列产品具有以下特点：

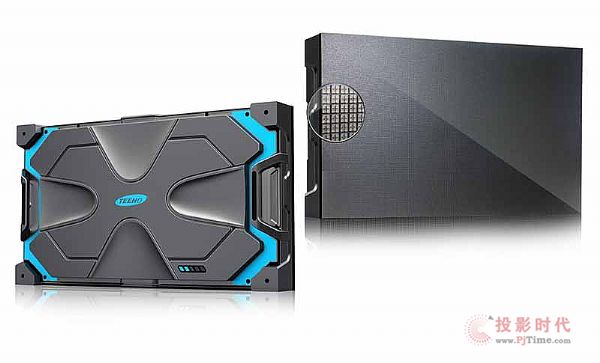

四合一天合光电推出MiNi-LED系列

两大“创新技术特色”

第一是，天合光电小间距四合一MiNi-LED P1.25产品，是100微米及以下颗粒尺寸的LED晶体的应用。这种更小的晶体颗粒，几乎是传统300微米尺寸LED晶体颗粒原料耗费的“十分之一”。更小颗粒的MiNi-LED即意味着更小的“下游终端像素间距指标”，但是也同时意味着“更高难度的中游封装技术”。

第二个技术特点是，“四合一”就是指中游封装规格。一方面，传统表贴灯珠基本是一个“像素”，包括红绿蓝的三个或者四个LED晶体；另一方面，传统COB产品一个封装结构中少则数百、多则数千个像素点。而“四合一”封装结构，则可以视为传统表贴灯珠和COB产品之间的折中策略：一个封装结构中有四个基本像素结构。这种封装的好处在于：1.克服了COB封装，单一CELL结构中LED晶体件过多的技术难度；2.对于下游终端制造企业而言，基本封装单位的几何尺寸不会因为“像素间距过小”而变得“非常小”，进而导致“表贴”焊接困难度提升；3.一个几何尺寸刚刚好的基础封装结构，有助于小间距LED显示屏“坏灯”的修复，满足现场修复的需求，更具有表贴产品的经济性与COB产品的良好视觉感。
