M-F3A PRO如何将不可能变为可能？

——记“双沟珍宝坊2018巡回演唱会（南京站）”

来源：投影时代　更新日期：2018-07-30 作者：pjtime资讯组

年度评选盛典获奖揭晓年度商显市场最大的看点何在小间距LED显示屏年终总结

传统的观念认为只有大的线阵列才能完成上万人的演出，如果有人跟你说由单只无号角、尺寸只有A4大小、重量只有8kg的音箱所组成的线阵列刚刚完成了一场超过4万人的演唱会，这会不会颠覆了你的观念？

肯定会的。当M-F3A PRO想要挑战这个任务时，很多人都认为不可能，直至演唱会顺利完成之后，所有人悬着的一颗心终于可以放下来了。

进场

在烈日当空下

“双沟珍宝坊”近几年来一直每年举办多场巡回演唱会，今年落户南京和徐州。7月14日晚，南京站在南京奥林匹克体育中心体育场举行，由江苏知名主持人马力主持，结合了周华健、齐秦、田馥甄、赵咏华、阎奕格、彬斌有理乐队等歌手。

此次巡回演唱会南京站舞美灯光工程项目由江苏仁天负责，承接音响工程项目的是南京舞彩人声文化传播有限公司（以下简称“舞彩人声”），杭州柒匠舞美科技有限公司（以下简称“柒匠”）担任音响设计及现场执行，现场全部使用SE Audiotechnik M-F3A PRO作为PA主扩音响。

舞彩人声在南京当地曾经负责过多种不同类型的项目，从去年开始大量添置SE Audiotechnik的产品，当他们向主办方提议用M-F3A PRO时，主办方一听声音就决定使用SE作为此次演唱会的主扩音响。

“因为M-F3A PRO是体积非常小的音箱，这次要使用上百只音箱才能满足现场的声音需求，所以除了由美高音响作为硬体支持，我们还邀请了他们在南京当地最大的代理商——鑫炫丽共同提供这次的音响设备。”舞彩人声总经理王斌介绍道。

而7月份的南京正值酷暑，白天最高温度可达37°，所有的工作人员都要在如此炎热的室外进行搭建、调试工作，而这对设备来说也是一大考验。“M-F3A PRO系统内部冷却系统和特制的散热铝板使得它可以抵抗非常炎热的天气。在测试检测阶段，M-F3A PRO在烤箱内经历过各种严酷考验，因此这样的天气对M-F3A PRO来说并不是什么问题。” SE美高音响销售总监熊乐这样说道。幕后团队白天在37°高温下调试好声音，晚上气温下降时声音又有了一定偏差，这对现场调试提出了不小的难题。

现场

A4的身躯蕴藏4万人的能量

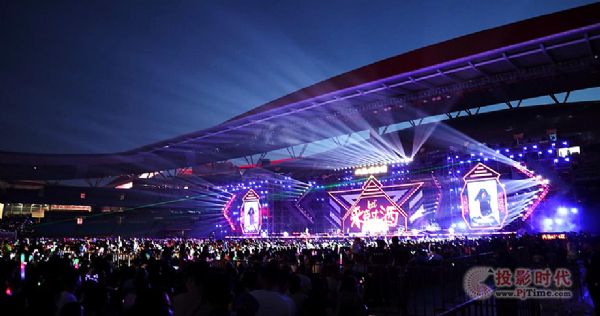

演唱会在7点30分准时开始，主持人马力宣布演唱会开始后，彬斌有理乐队拉开了演唱会的帷幕，随后周华健、阎奕格、赵咏华、齐秦等带来了一首又一首经典的歌曲，当所有人都在舞动手里的荧光棒呼唤田馥甄出场时，压轴歌手田馥甄从舞台缓缓现身，最高峰时现场入座率超过4.5万人。

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

此次扩声系统由A、B系统组成，由18只M-F3A PRO组成线阵列，A、B各2组共4组72只作为主扩；SUB低音使用了32只SE M-A8 SUB；舞台上使用了14只SE M121P地板箱，4套SE M-A8作为side fuill舞台扩声补充。看台方面共使用了48只M-F3A PRO作为扩声，其中16只M-F3A PRO进行吊挂作为看台中区扩声，看台左前区、左后区、右前区、右后区各使用8只M-F3A PRO置于地面进行扩声。

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

扩声系统由A、B系统组成，由18只无号角M-F3A PRO组成线阵列，A、B各2组共4组72只作为主扩

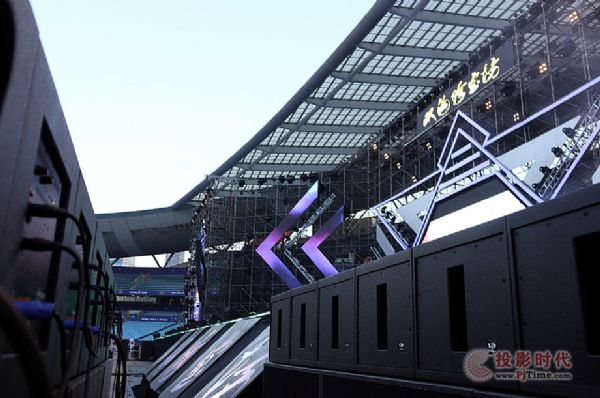

SUB低音使用了32只SE M-A8 SUB

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

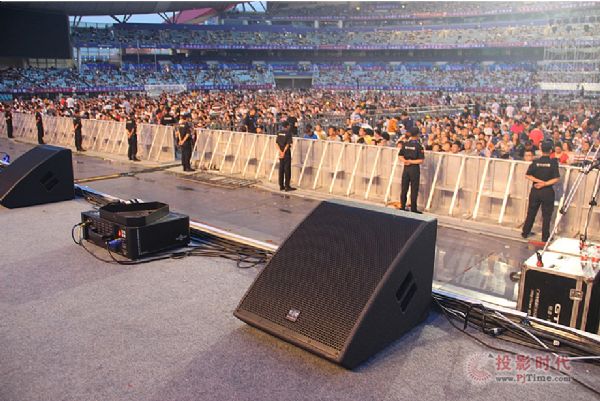

14只SE M121P地板箱

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

4套SE M-A8作为side fuill舞台扩声补充

16只无号角M-F3A PRO进行吊挂作为看台中区扩声

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

看台左前区、左后区、右前区、右后区各使用8只无号角M-F3A PRO置于地面进行扩声

而歌手乐队方面则使用了6套森海塞尔ew G4 500系列的无线手持话筒，以及2套一拖二G4耳返，舒尔SM58、MIPRO AD707A、AD100和TA-80等以及beyerdynamic等品牌也为众歌手保驾护航。

SE美高音响销售总监在现场介绍M-F3APRO表示，M-F3A PRO是M-F3A的升级版，它具备更高级的中音和高音单元，最大声压级比基础版M-F3A提升2dB，进一步延伸的低频响应，更大功率的D类功放。“M-F3A PRO可以说是SE 20余年匠心积淀的集大成之作，承载了我们的梦想与荣耀。”

如果解剖过M-F3A PRO的话，可以看到它由15只单元组成，其中7只无号角高音单元只有1寸，8只全频中音单元只有2.8寸。M-F3A PRO从正面看只有A4打印纸大小，重量也仅为8kg，但就是这么一套小系统却完成了一场4万人的演唱会，真可谓“小身材，大声压”。

“M-F3A PRO最大的亮点是采用HiFi级无号角设计和对称布局，使得声音在不经过号角的压缩，听众可以感受到非常高保真、细腻的人声。”熊乐介绍道。

幕后

不要用偏见与技术限制了你的想象力

当演唱会开始在朋友圈进行刷屏的时候，朋友圈就开始在讨论为什么2组全频挂在一起？这是怎么的设计？

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

调音师：柒匠黄亚东

负责现场音响设计和调音的是柒匠团队，“6月底我们接到这次演唱会的音响任务便前往南京看场地，内场观众区110m*90m，到看台观众区斜长90m，如此大的一个场地是之前无号角F3A从来没干过的，对我们团队来说用无号角F3A完成此次的扩声任务也是一种挑战。我们内心也带着疑问，无号角F3A究竟能完美胜任？”柒匠的创始人黄亚东介绍道，柒匠团队从南京回来后立马着手方案的设计，M-F3A Ease Focus的模拟图让他们对此次任务有了信心，由于实际演出中将会使用M-F3A PRO，其效果将更优于M-F3A。由于时间已经很紧迫了，他们必须马上开始设备的配备，线材的制作。

EaseFocus的模拟图

而A、B系统的设计正是他的想法。“A、B系统其实在国外很常见，但是在国内比较少见，两套系统一套负责人声，一套负责音乐，它让我们的系统有了更清晰的层次、更丰富的动态和音色，有效解决了场地回声巨大的问题。”黄亚东向我们介绍了A、B系统的构想。

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

调音师：柒匠朱美丽

“我们这个演唱会开始之后，有人评论说‘不要用偏见与技术限制了我们的想象力’，我认为观点非常独到。很多时候，我们的确被很多惯常的思维所限制，但同时我们往往是需要打破常规、颠覆传统才能够发挥不一样的效果。”黄亚东表示。

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

田馥甄调音师陈均墀

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

齐秦调音师丁磊（左）

黄亚东的设计也得到了歌手调音师的肯定，丁磊是负责当天晚上齐秦部分的调音，丁磊认为M-F3A最大的优势就是还原歌手的声音，而这样的设计使得出来的人声非常细腻和舒服。“演出会没有结束的时候，我们心里都没有底，因为这毕竟是一次大胆的尝试。当演唱会顺利完成的时候，我们整个人都踏实了。”鑫炫丽的俞俊在演出结束后说。

M-F3A PRO如何将不可能变为可能？ ——记“双沟珍宝坊2018巡回演唱会（南京站）”

美高音响也对此次演唱会非常重视，因为这无论对SE还是M-F3A来说都是第一次。“这是M-F3APRO的首次应用与实力亮相，2只M-F3A PRO的能量相当于3只M-F3A，同时声音更加真实细腻，富有感染力。以往M-F3A也做过一些大型项目的扩声，例如天津市第十四届运动会开幕式，但是在室外而且是这么大的体育场馆做演唱会的扩声还是第一次。”熊乐认为这个项目对SE来说具有非常重要的意义，“我们希望通过这个成功的案例，会让我们的客户以及更多使用者发现M-F3A PRO的价值，能够在越来越多的大型项目中看到M-F3A PRO的身影。”
