PTN东明DVI光纤传输器FOUH304是一款超高清Mini产品，它具有衰减小、抗干扰性强、安全性能高、体积小等特点，特有的长距离传输性能与高清分辨率图像性能，使FOUH304能广泛适用于安全性需求高、画面清晰度要求高的远距离传输场所。
FOUH304由发射器FOUH304T与接收器FOUH304R组成，可通过单根OM3多模光纤(单模可以传输1KM，可定制)将信号传输至300m远距离。产品支持高清传输，兼容HDMI 1.4，最高支持3840x2160@30Hz分辨率。其视频端口支持热插拔。
FOUH304T(发送端)结构说明
① DVI信号输入端：连接DVI信号源，兼容HDMI，不兼容HDCP。
② 状态指示灯：设备上电，指示灯亮红灯；正确读取显示端EDID，指示灯蓝灯闪烁1次；读取显示端EDID不成功，指示灯蓝灯闪烁3次。
③ EDID读取小孔：通过回形针等往孔中轻微顶一下，读取显示端EDID数据。
④ 电源接口：连接电源适配器对设备供电。
⑤ LC光纤输出端口：连接接收器IN端。

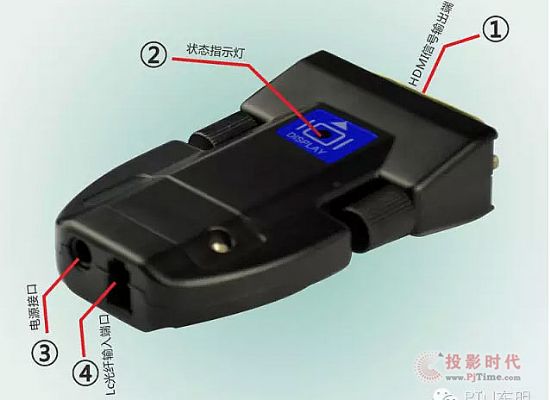

FOUH304R（接收端）结构说明
① OUT:HDMI信号输出端，连接显示器（例如：HDTV）。
② 状态指示灯：正常工作状态下，与显示端相连，指示灯亮蓝灯。
③ 电源接口：连接电源适配器对设备充电。
④ LC光纤输入端口：连接发射器OUT端。
