1．项目建设意义

威海商务局肉类蔬菜流通追溯体系管理平台大屏幕显示系统是城市肉类蔬菜流通经营主体信息、流通过程信息、城市工作考核管理信息、统计分析信息、公共资源信息及应急联动系统的综合显示平台。运用信息技术手段，实现肉菜商品流通的索证索票、购销台账的电子化，从而形成来源可追溯、去向可查证、责任可追究的质量安全追溯链条。

通过本次大屏幕显示系统建设项目—大屏幕拼接显示系统的实施建设，提高统计数据的快速反应、决策能力，将建立一套系统完善、功能强大、快速反应的综合管理显示平台。提高对全市肉类蔬菜流通追溯等情况进行统计分析、统计预测和统计监督的快速反应能力，从而能够更加快速、准确地向上级领导及有关部门提供统计信息和咨询建议，以利于更好地为全市的经济与社会发展提供科学服务。

2.建设目标

综合以上需求，威海商务局大屏幕系统能够同时将多个部门的多个数据报表、系统在监控管理中心同时显示，进行处理。因此对现有的管理平台系统进行升级建设，能够同时放大显示多组数据、报表、视频。并且能够方便快捷的实现各组显示内容的切换、放大、缩小等功能，以便于参会人员对于多组数据进行分析、比对、讨论、决策。因此建设一套大的屏幕显示系统势在必行。大屏幕显示系统也就成为本次系统升级建设的重中之重，建设目标如下：

技术优势

为满足威海商务局系统应用特点，我公司采用的大屏幕显示系统除应具备优良的显示特性，如高亮度、对比度、高分辨率、宽视角、亮度及色彩均匀外，更应具备能够长期连续、安全稳定运行的特性，同时为降低日常维护和维修对资金和时间的浪费，该显示系统应满足“维护简便、无耗材”的要求。

实用性

大屏幕显示系统具备完成本工程所要求功能的水准。系统操作简捷、反应迅速、界面友好。系统操作、窗口切换和缩放、信号源的切换简捷明了，快速方便，充分满足以上要求。该类显示系统能够在各种显示应用环境下能够通过快速获取各种动态图像信号，在视频会商、统计数据显示、比对应用中发挥其重要作用。

先进性

作为各种视频信号（计算机、视频、网络等）的集中显示终端，大屏幕显示系统具备高分辨率显示、色彩均匀稳定，并且能与各种信号良好兼容的特性。具备2000ANSI流明以上超高亮度，1500,000：1的超高动态对比度。完善的色彩一致性，有效抑制各画面间三原色的离散和色像漂移，保证颜色的高度一致。完全没有“太阳效应”，显示单元亮度均匀一致—整屏亮度均匀度可达到95%以上。具有先进的屏幕处理技术，具有防反射、高亮度，视角宽，≤0.1mm缝隙拼接，均匀性好，长期使用完全无变形。应具有一体化图像处理系统，可以和各种制式的视频信号、模拟/数字计算机信号和网络信号兼容，从而可以满足不断增加的数字化显示需求。

开放性

大屏幕显示系统具备良好的灵活性、兼容性、扩展性和可移植性。拼接显示系统遵循开放系统的原则。系统除了可以直接接入计算机RGB信号、视频信号外，还可以接入网络信号。通过对信号系统各种计算机图、文及网络信息、视频图像信息的动态综合显示，为各种显示应用提供一个高清晰度、高亮度、高智能化的一个交互式的平台。

经济性

大屏幕拼接显示系统应是目前比较先进，性价比最高的显示系统。使用中无需定期维护，没有易损部件，真正做到免维护。

可扩展性

拼接显示系统具有增加新设备和新功能的能力，软件只需进行简单的扩容就可以满足要求，不必更改源程序；硬件只需相应增加。使系统随时紧跟时代和应用发展需求。大屏幕拼接显示系统拼接单元应采用模块化结构，使得日后设备扩充变得非常简单。另外，多屏图像处理器采用开放式模块化结构，只需增加相应板卡，即可实现扩充功能，大屏幕控制管理软件升级不需更改源程序即可增加功能。

抗干扰性

大屏幕显示系统具有可靠的抗干扰措施，不受其它系统的电磁干扰，也不对其它系统产生电磁干扰。大屏幕拼接显示系统具有抗电磁波、无线电和静电等干扰。对强电磁场及静电具有良好的屏蔽和隔离作用。所有的电子部件均满足国家标准规定的电磁兼容性标准。所有产品在外界电磁场和静电干扰下，均不会出现任何画面跳动和扰动。

3．系统设计

3.1拼接方案

根据威海商务局的使用需求，显示内容的大屏幕长度为6.7米，高度为2.3米，要能显示全分辨率的PC信号和1080P视频信号。

根据大屏幕的尺寸，我们推荐采用3行5列共15块 60寸激光光源DLP拼接单元拼接成一个6640（宽）×2241mm（高）的大屏幕，显示幕墙厚度80mm(不含固定支架)。基座高度定为800mm。屏幕以下基座部分及屏幕两边至墙体部分均采用与墙面同样颜色铝塑板包裹装饰，大屏幕与整个墙面融为一体，行成一个平面。

3.2信号接入

目前威海商务局有计算机信号和视频信号需要接入，其中视频信号为网络信号。

根据信号情况，采用VATION巨洋SEA9000图像处理系统，配置计算机和IP视频输入接口，计算机信号直接接入图像处理器传输到大屏幕上显示，IP视频输入接口接入监控局域网，对所有网络视频监控点进行管理，并具有解码功能，直接解码传输大大屏幕显示。

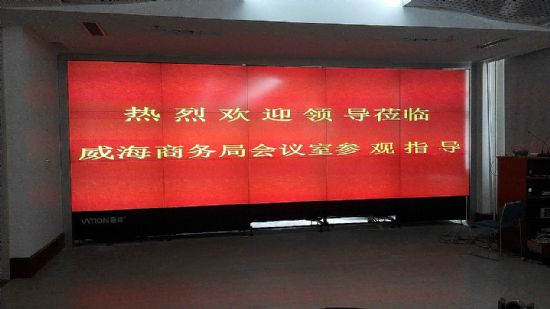

3.3案例照片

VATION巨洋大屏幕系统应用于威海商务厅
