核心电路板自动生产
一天卖出56272台LED智能电视！这个数字是去年天猫双十一当日酷开创下的吉尼斯世界纪录。作为智能互联网电视行业最迅猛的生力军，酷开近一年来在产品、系统与服务方面的迅速成长受到业界关注。之所以酷开这个互联网电视品牌有如此优秀的表现，并与其它互联网电视品牌有显著区别，其中的一大重要原因，即是酷开拥有创维集团强大的技术资源整合能力与自主的国际水准生产线，使得酷开及创维的产品在技术研发、生产制造和品质管控方面更加出色。
酷开智能互联网电视在市场表现如此优越，深受消费者欢迎。那么，这些产品是如何在酷开工厂里打造出来的？让我们跟随镜头画面，一起在酷开工厂的生产线来寻找答案。
一台互联网电视的诞生酷开工厂揭秘
如果说互联网电视品牌大多都是采用OEM代工的方式生产产品，酷开则依靠自己的工厂完成产品生产的整个流程——从产品的ID设计，到电路板的设计绘制再到最终的成品组装。每个环节都为自主设计和自主生产，每个环节都为自主把控，能够保证上乘的产品质量，下面就来简单了解酷开工厂的运作奥秘。
——28条800万的SMT产线
酷开SMT贴片车间
智能互联网电视的核心，是通过核心电路板来实现智能功能体验。在硬件上来讲，电路主板是智能互联网电视最重要的部分。这部分是怎么生产出来的？首先，在酷开的SMT贴片车间，主要的流程就是将一块没有任何元器件的光板通过全自动印刷机印刷、超高速贴片机等设备贴片以及相关检测环节，最终变成一块布有元器件的成品。
酷开采用西门子的D4超高速贴片机以及西门子D1高速多功能贴片机
贴片机的送料带，在透明的皮带中的是酷开电视中所用的一些电子元件
值得注意的是，酷开采用西门子的D4超高速贴片机以及西门子D1高速多功能贴片机等先进设备，技术实力在国内处于领先水平。西门子D4机和D1机这两款设备的区别在于前者贴的是小料，而后者贴的是大料，在功能上有明显的区分。
酷开利用自动光学检测仪来监测产品生产端的品质
据介绍，在贴装完后的成品，除了用自动智能光学检测设备对电路板的印刷进行品质检测外，还会有工作人员对其人工检测，没有任何瑕疵的电路板，才能进入下一步生产工序。
贴片完成的电路板，通过自动流水线进入热风回流焊机，把板上的元器件焊接固定，经过冷却最后进行人工目检，同时也利用光学自动检测仪进行更为科学精准的AOI检测。AOI检测主要通过光学原理、图像对比原理和统计建模原理来合成效果图进行对比检测，保证电路板上的元器件和焊点等跟标准一致。至此，SMT贴片环节整条流水线流程结束，基础电路板已经在此生产完成。
据酷开工作人员介绍，这样一条SMT生产线，包含全自动印刷机、超高速贴片机、高速多功能贴片机、热风回流焊机和光学自动检测仪等重要设备，价值达800多万，而在酷开，这样的生产线已有28条。
主板机芯完成和检测——灵巧手工打造
基础电路板生产完成后，紧接着，进入酷开的机芯生产车间，该车间主要就是在SMT贴片后的电路进行自动设备还不能完成的大元器件的插件。在这个环节中，工作人员都会戴上防静电手腕进行手工作业，插件工序主要是完成SMT自动化作业无法完成的任务，就是将各种大大小小不规则的异形件装入主板中。
酷开机芯生产车间
酷开机芯生产车间工作人员在进行插件QC环节
在该环节，经过几轮的插件后，还会进行插件QC检测，经由不同工作人员检测主板插件的不同部位。
酷开机芯生产车间工作人员工作中
酷开机芯生产车间无铅锡炉运作中
在插件QC检测之后，插件后的板子就会进入无铅锡炉进行作业。

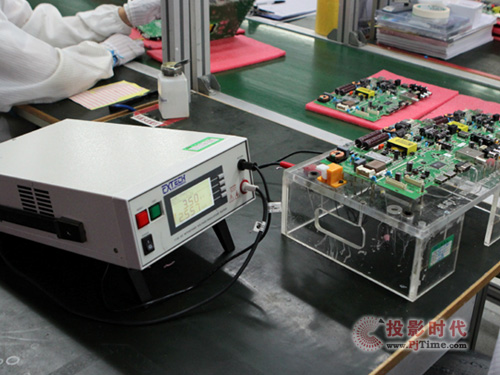

酷开机芯生产车间高压漏电检查
在机芯组的后半段工序还要再次进行各种QC检测，类似高压漏电检查等。经过SMT和机芯的插件焊接后，完成的电路主板已经生产完成。
显示模组生产——神奇的还原
显示模组生产——神奇的还原
酷开互联网电视的所有体验，都是通过画面的显示来完成。在了解完电路板的生产环节后，我们到了下面这个非常神奇的环节——显示模组生产。在显示模组车间，主要是针对显示屏幕的生产，酷开的工厂人员首先会对屏幕进行背光组装和模组组装。

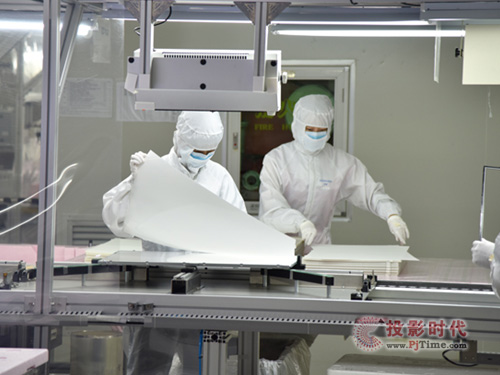

酷开模组车间内屏幕背光组装

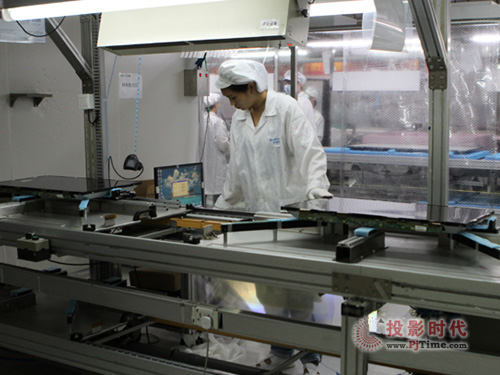

酷开车间内屏幕显示模组组装
神奇的还原——酷开针对屏幕进行各种检测
屏幕经过组装之后会进入检测环节，该环节包括进入暗房进行严格的屏幕静止画面检测以及外观检测等，还会进行OQC检测，以确保品质。经过背光、显示模组等的安装生产，酷开智能互联网电视所用的屏幕已经成型，虽然我们在上面的画面里边看到的貌似很简单的安装，但实际上，酷开智能互联网电视在显示亮度、色彩等方面优异的表现，其背后的玄机，早已隐藏在产品的前端设计中。
整机安装——多道检测是重点
智能互联网电视的结构，简单来讲，是核心电路板和显示模组以及机器外壳的整合。前面的生产工序，已经将电路板、机型和显示模组生产出来了，下面，便进入电视的整机安装环节。

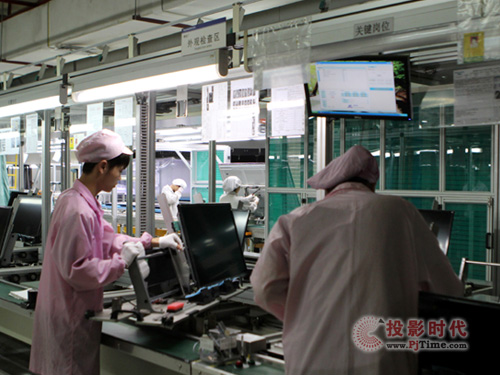

酷开整机安装生产车间工作人员工作中
酷开电视整机生产车间工作人员工作中
而酷开的整机生产车间是打造电视机成品的最后通道，在这个车间同样有着多道工序。

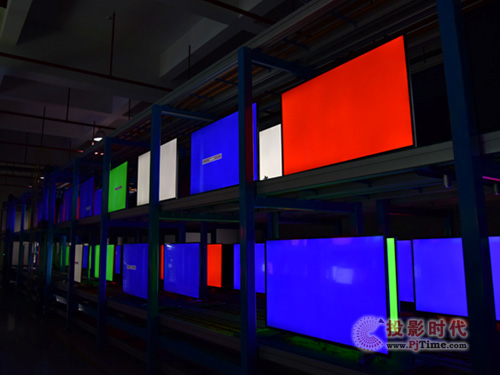

酷开整机生产车间老化线检测
整机生产车间前半部分为装配线，后半部分则是老化线检测等测试环节，在对产品进行更全面的多道QC检测没问题之后，成品进行装箱，一款互联网电视就这样打造完成了。
综述：
通过对酷开工厂内部的揭秘，相信很多人会对酷开智能互联网电视的生产以及工厂的技术实力等有直观的了解。基于先进的设备、雄厚的技术积淀和严谨认真的态度，酷开不断打造出品质上乘的互联网电视产品。据悉，酷开将推出旗下最新的K/U系列新品，这些融合极致工业精神和领先互联网理念的新产品让人无比期待。特别是在了解酷开新品的诞生全过程后，更让人相信酷开通过强大的国际化生产线和品质把控等背书，在品质和用户体验方面都还会带给大家怎样的惊喜。
