拆解评测
康佳近期推出了一款旗舰级精品电视——易TV 9800系列，这款电视采用LGD的4色4K、Retina AAA级屏幕，分辨率高达3840×2160，画质出色；配置领先的10核极速处理芯片，拥有的4核A9 CPU，6核GPU图像处理器，Mali-450S图像渲染，16Gb内存32Gb闪存，硬件配置足以让人尖叫。
近日我们就收到了康佳易TV 9800系列电视的一款产品，55英寸的康佳LED55X9800U，此前我们已经进行过详细的评测《最强旗舰智能电视 康佳易TV9800首发评测》，接下来，就让我们一起来拆解一下这款电视，看看其内部的详细构造，看看电视里面到底装了什么东西，做工如何，到底是不是真有这么强的配置。
康佳易TV——LED55X9800U
电视背壳

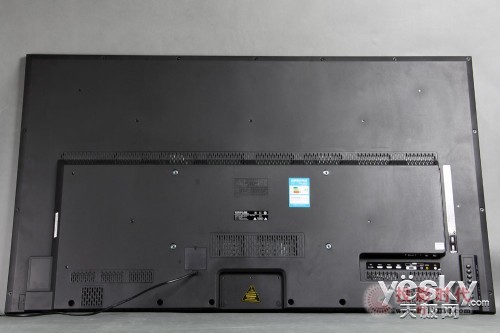

康佳易TV 9800这款电视背部为黑色，外壳为工程塑料制成，可以看到背部有很多散热栅格，利于散热。背部中间是机身标签、节能标签，电源线与开关位于左边，接口、机身按键位于右边。

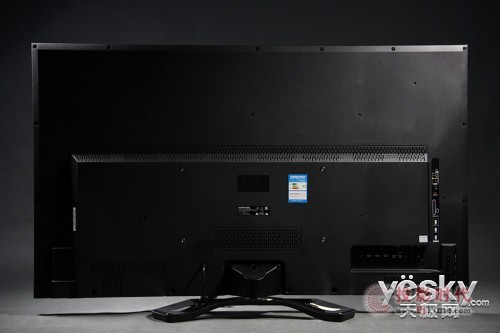

康佳易TV 9800背面
康佳易TV 9800机身背部，已拆下底座
在拆解开始之前我们已经先拆卸下了底座，将康佳易TV机身平放于地面，以方便拆解。

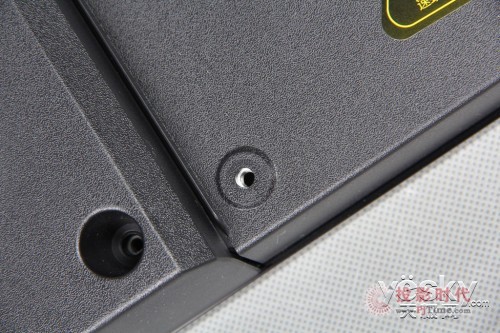

底座连接处有5个螺丝孔
与多数电视的4颗螺丝不同，康佳易TV 9800用了5颗螺丝来固定底座，更加稳固。可以看到，上面有警告标签，此处使用的螺丝不同于其它，为专门配备的。
不同的孔位，使用不同的螺丝
电源线固定在电视机身上
康佳易TV 9800的电源线固定在电视机身上，卸下上面的挡板，可以看到是通过卡槽固定住的，防止过度拉扯。如果要取下电源线，我们需要卸下整个电视背壳才可以。
康佳易TV 9800背壳采用两种措施固定，首先是用螺丝拧紧，其次用小槽咬合卡住，拆卸过程中需小心。康佳易TV 9800的外壳材料为HIPS，即耐冲击性聚苯乙烯材料，通常主要用于家电外壳、终端机外壳、电脑主机面板等。
外壳采用HIPS材料
这种材料具有一定的抗冲击能力，当材料受到冲击时，裂纹扩展的尖端应力会被相对柔软的橡胶颗粒释放掉，因此裂纹的扩展受到阻碍，抗冲击性得到了提高。
总体结构及背光模组
去除背壳后，康佳易TV 9800内部结构如下图。我们可以看到，这款电视机主要是由液晶屏以及若干电路板组成的。
卸下背壳后的康佳易TV 9800
康佳易TV 9800内部的电路板主要分为三个模块，如下图，左边的是主导电视机的电源、工作等控制，右边的是电视机的智能系统，也即CPU、内存等部件的主板，中间是液晶面板的显示控制模块。
主要结构
背面的走线情况

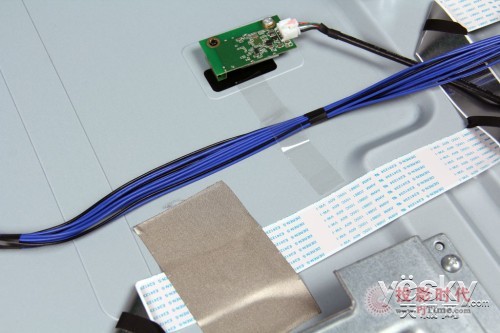

除了这三大模块以后，还有WIFI、蓝牙、开关、按键等。几大模块之间布线有序，并不散乱。

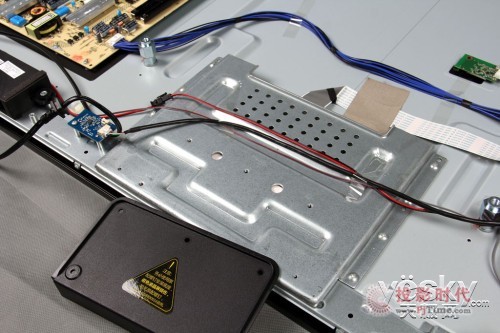

用于固定挂架的螺孔
背面可以看到4颗粗大的螺钉，可用于固定挂架，粗壮的零件看上去很结实。
松散的走线被固定住了
下面来看看康佳易TV 9800的液晶背光模组。
宽大的液晶面板背光模块
液晶面板的背光模块上刻有三串字符，37025276、493*M550UD110/00、140401B，意义不明。据介绍，康佳易TV这款LED55X9800U电视采用原装进口8.5代线无尘切割Retina级AAA屏幕(优于A++屏幕)，屏幕分辨率为3840*2160，即4K超高清。
液晶背光模组上的一些标识
这些字符下方有一块型号标签。康佳易TV 9800采用的是LG的4K4色液晶面板，而在这里我们看到的是康佳的产品标签，我们据此猜想，导光板在内等背光模组应是康佳自身生产的。
机身型号标签
NextPage]屏蔽罩及显示驱动板
看过了液晶背光模组，接下来我们来拆拆康佳易TV 9800的屏蔽罩以及里面的驱动电路。
屏蔽罩周围的布线
屏蔽罩由8颗粗壮的螺丝固定住，整体看上去非常有力量感安全感。
屏蔽罩
屏蔽罩上的数字
我们把康佳易TV 9800拆下来，掂了一下甚有分量，于是测了一下其厚度和重量，测出来厚度有2.54mm，重量有0.87kg，非常厚实，可以更好在保护电视机内部电路了。
屏蔽罩实测厚度为2.54mm，很是厚实
屏蔽罩实测重量为0.87kg，相当有分量
取下屏蔽罩后，我们可以看到下面驱动液晶面板的逻辑板，这块板是LG产品，与液晶面板配合可以输出4色4K画面。
液晶面板驱动电路
这块LG的逻辑板型号是V14 TM120 GPLUS UHD Ver0.3，设计日期是2014年1月23日。我们可以看到上面采用的芯片是LG Display的，型号是TLi2379EP。
康佳易TV 9800系列电视屏采用了LG的屏，拥有WRGB四色靓彩技术，在传统RGB三基色基础上添加了白色像素，提高了屏幕显示效果,这些基本上都是通过这块小小的逻辑板完成的。
整块是LG Display的产品，芯片型号TLi2379EP
Tps65196芯片，这是一块由Ti(德州仪器)生产的15通道电平转换器，用于大尺寸电视。
Tps65196电平转换器
下图的零部件是TPS 65178A，同样是Ti的芯片，通常用于电视机，这是一颗集6通道伽玛缓冲器、Vcom基准和动态增益功能为一体的一颗可编程 LCD面板专用偏置IC。
德州仪器的TPS 65178A
WIFI及蓝牙模块
接下来我们要拆下康佳易TV 9800屏蔽罩上方的WIFI模块和左边的蓝牙模块。
屏蔽罩上方的WIFI模块
上图的绿色小板是WI-FI模块，上面还有两个天线接口。不过电路板上焊了一小块屏蔽罩，具体使用什么芯片我们不得而知。
WIFI模块
屏蔽罩左边蓝色的蓝牙模块
屏蔽罩旁边有一个蓝色小板卡部件，这是蓝牙模块，板名是QJ-BT705，采用的芯片型号是BCM20705，符合Bluetooth 4.0+EDR标准。
板名QJ-BT705，芯片BCM20705
音响及开关按键
康佳易TV 9800的音响系统由两个侧的两个发声模块构成，每个发声模块上有1个全频单元、1个低音单元，还有一个倒相孔。
发声单元
这个发声模块的型号是LNyx1805524-8XH-R，没有品牌信息。从标签上看参数为8Ω/12W，最大功率为12W，能够满足一般家庭用户的音效需求。
最大功率12W
音箱模块背面

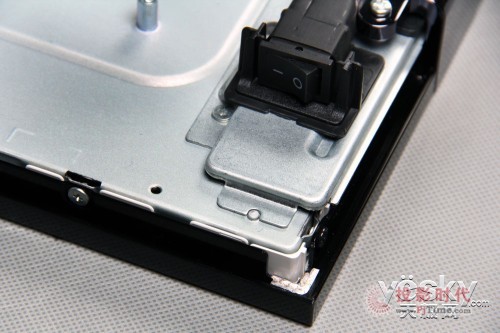

康佳易TV 9800电视的音箱是有分左右的。而在右音箱的旁边，就是电视的电源开关，通过螺丝和卡槽固定住。
电源开关

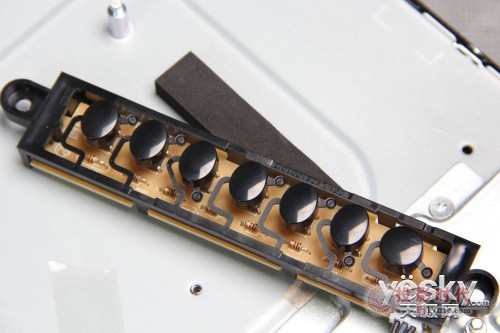

电视的机身功能按键则位于另一边，如下图，按键下方有起缓冲作用的海绵垫，保护机身和按键。
机身控制按键 底部配有厚实的海绵软垫，一来防止导电二来也能带来更好的触感
电源电路
下面再次回到电路板环节……现在是康佳易TV 9800的电源电路。

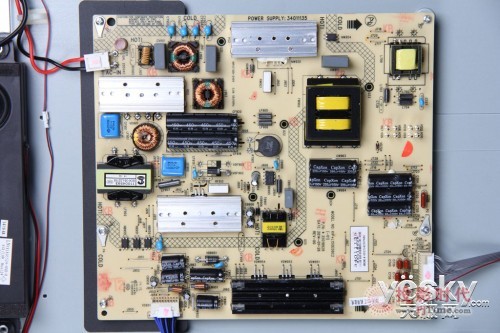

康佳易TV 9800的电源电路
大体上看，这块电源电路可粗略分为三个作用模块，将输入的电流进行变压、稳定，再输出输给给主板、液晶模组等部件，如下图。
这块电源电路板的型号是kip+l150e08c2，设计时间是2014年1月26日。
型号kip+l150e08c2
电源输入
在输入部分，采用了两颗450V，68uf的高压电容，这种电容一般用于开关电源的交流整流后滤波。
450V，68uf的高压电容
输出给主板的供电部分采用了4颗电容，通常用于滤除杂波。其中有3颗是10V，1000uf的电容，品牌为台湾capxon。
采用品质良好的台湾丰宾（CapXon）电容 10V，1000uf的电容及万裕三信(SAMXON)的470uf。丰宾电容广泛用于精密的设备，如汽车电子、整机设备、仪器仪表等，而三信则是给松下电容代工全球排名前五的大厂，品质很有保证。
BK-35-06变压器
BK-35-06控制变压器，具有较强的过负载能力和过电压能力。

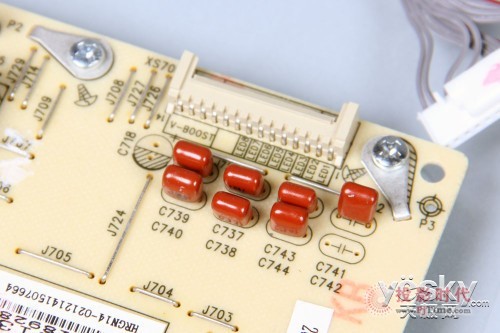

输出电流供给液晶背光模组
电源电路板背部
翻到电源电路板背面，可以看到布局很整洁。背面也有标明产品型号。
背部同样有标明电路板型号
主板

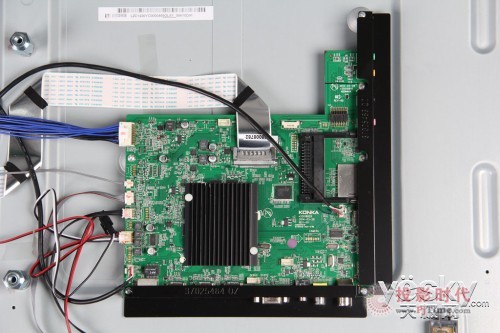

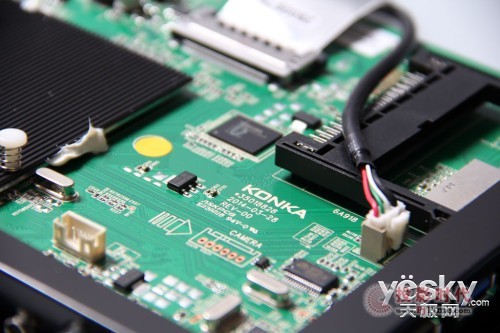

接下来轮到康佳易TV 9800的主板了，这一块主要控制电视的智能系统，跟我们平常的电脑主板相似，具有CPU、内存等芯片。
主板周围布线，接口众多
这块主板的布局十分紧密，两侧接满了电源或数据连线，两侧则是电视机接口。
主板上的康佳LOGO

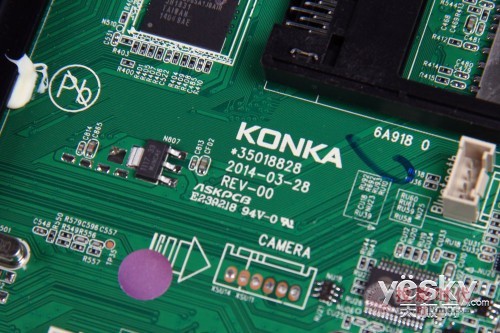

这块主板上印有康佳的LOGO，以及日期等，PCB板生厂商是ASKPCB(深圳奥士康)。
取下液晶屏的连接排线，可以看到下面的型号标签

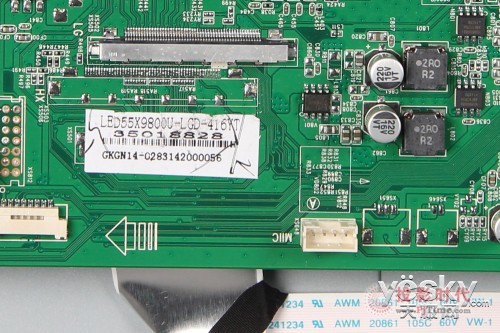

上图的主板上方是液晶屏的排线，取下后可以看到下面的型号标签：LED559800U-LGD-416YT。
型号：LED559800U-LGD-416YT
海力士内存颗粒、Mstar CPU
翻到背面，可以看到康佳易TV 9800采用的CPU是MSTAR(晨星)的芯片，型号为MSD6A918WV-Y7，采用4核A9+架构，主频1.5GHz，28纳米工艺，支持H.265硬解，是目前高端电视里常见的一款芯片。内存颗粒则是海力士的H5TQ4G63AFR，DDR3，单颗容量4Gb，4颗构成了总容量16Gb。
东芝闪存

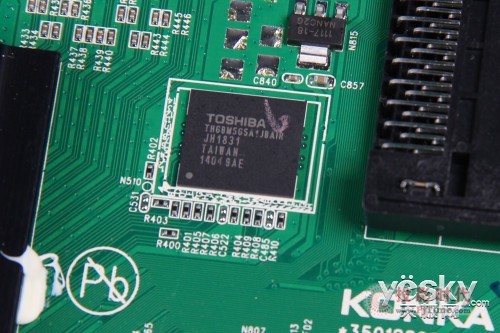

东芝闪存芯片，型号为th6bm565a1jbair，总容量32Gb，台湾生产。
USB模块
USB模块有2个USB2.0接口，1个USB3.0接口，相关芯片是AU6258，这是一个USB集线器控制器。
AU6258，USB集线器控制器
接口，与大面积的散热器
拆解总结
康佳易TV 9800这款电视的拆解到这里大体完成了，电视机内部的组成结构与及做工、用料都呈现在了大家眼前，相信各位网友看完之后都有自己的看法。
康佳易TV 9800的主要用料都是知名厂商的产品，也没有存在虚假宣传忽悠人的情况，硬件配置与官方宣传是一致的。另外，做工方面也可圈可点，总体而言电路板布局整体很规范，做工也不愧为国产大厂出品，让人信服。
在我们看来，康佳易TV 9800作为一款国产旗舰精品电视是表里如一的，品质有保障，消费者购买时值得考虑。
