明控智能会议中控系统应用于山西南风集团

来源：投影时代　更新日期：2014-02-17 作者：pjtime资讯组

年度商显市场最大的看点何在投影行业十大猜想 2023年度评选盛典获奖揭晓

随着科技的飞速发展，网络信息时代人们互相间的交流需求越来越大，交流的手段也发生着翻天覆地的变化，为了满足国际、国内各种形式会议交流，世界各大企业纷纷引进各种先进的多媒体会议设备，创建各种形式的会议厅堂。如今，人们已不满足于单纯“语音”所传递的信息，而是更多地需要语音、图片、图像、数据等大量、及时的多媒体信息。先进的会议室设备包含多媒体投影机、实物展示台、智能电子白板、会议集中控制系统、远程视频会议系统等等，以满足各种信息交流的需要。同时，其他信息来源的信号，如闭路电视、卫星电视、有线电视、IP局域网络、INTERNET网络等信号也需要送入多媒体会议系统，使全球信息连为一体，大家共享；通过网络会议设备还可把现场多媒体会议信号送出到网络出口，与系统内任何地方进行双向网络电视会议交流。山西省南风集团总部会议室改造工程，就是为了与国际化会议室接轨，为了更好的开展工作而进行的。

一、整体功能规划

为了确保整个系统在当今及今后3-5年内仍能与主流设备兼容使用，因此，在规划上必需要注意系统的可行性和适应性、实用性和经济性、先进性和成熟性，采用成熟的主流技术，不但能反映当今的先进水平，而且具有发展潜力，并能顺利地过渡到下一代技术，关键设备选用国际主流技术的先进产品，开放性和标准性、可靠性和稳定性、兼容性强和以维护性强。为了适应系统变化的要求，必须充分考虑以最简洁的方法、最低的投资、实现系统的兼容和维护，并留存一定的余量。

二、系统的整体架构

系统整体架构从集中控制功能、视频显示功能、信号切换功能、音视频信号源功能、音频扩音功能、视频网络接入功能整体考虑。；根据其功能要求，配置大屏幕视频显示系统、投影机显示系统、隐藏式桌面液晶升降系统、LED电视机、智能中控系统、高清/标清传输切换处理系统、摄像跟踪会议系统、高级专业无线会议专用话筒、远程视频会议功能、高保真扩音设备音效处理设备；在满足独立单元功能同时，亦要满足从中心到下属各个分会场同步音视频互通和视频会议，以达到联动联调的综合调度功能。

三、方案设计

视频显示系统由四个部分组成。以是大屏幕拼接显示为主，投影幕显示和液晶升降器显示及LED平板电视为辅助。在多媒体会议室配备固定安装的高清大屏幕，来显示计算机、液晶电子白板、摄像机、远程视频的信号显示给与会者。高清大屏幕固定安装在会议室正前部，高清大屏幕信号与本地电脑信号之间的视频信号切换均可通过VGA矩阵切换器、AV矩阵切换器、RGB矩阵切换器、高清矩阵切换器来完成。会议桌内部隐藏的液晶显示器则可以在会议开始之后，通过集中控制功能可以自动的从平坦的桌面内部伸出，通过液晶屏升降器表面的薄膜开关转换键与大屏幕投影信号同步显示或显示本地电脑的信号。与会者每人前面都会有自己观看用的显示器，平时不使用的时候，液晶显示器隐藏在会议桌内，保持桌面平坦，整洁。投影机是以平常的PPT浏览及汇报演讲方式使用，LED电视安装在会场两侧靠后，提供给远距离观看不理想的观众。

由于视频音频信号众多，根据接口类型的不同，为了使视频和音频达到最佳的配置，故在信号传输切换的处理方面共采用了明控三种信号类型的矩阵切换器，分别是RGB矩阵切换器32进32出MICOM-RGB3232、VGA矩阵切换器32进32出MICOM-VGA3232、音视频矩阵切换器32进32出MICOM-AV3232，而视频分配器则采用两台1进32出的VGA视频分配器MICOM-VGA0132做视频信号分配作用。通过这样的大规模的音视频设备配置，能够完好的解决本地电脑信号、摄像机信号、监控信号、DVD影碟机、硬盘录像机等多种高标清信号源的输入问题，而对视频信号、音频信号的还原不产生硬性的损伤，画面得以完美重现。

而对于整个系统集中控制方面，采用的是明控智能中控主机MICOM-CC3800，该中控主机功能强大，接口丰富，16路双向可编程RS-232/RS-485控制接口使中控主机可以控制几乎所有的外接设备，具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了系统的稳定性；

而配套中控主机使用的是一台10寸无线真彩触摸屏MICOM-TCH100，触摸屏控制界面提供开放式的可编程控制平台、人性化的中文操作界面和交互式的控制结构，可自由编辑图片、图标、文字，可通过对触摸屏人机界面的人性化设计，能够实现对会场音频、视频、电源管理、会议管理等各子系统进行集中控制，以达到智能化人性化的统一调度管理的功能。

会议发言方面，则采用有线和无线相结合的方式。有线会议系统采用明控具备数字表决视像跟踪功能的手拉手会议系统MICOM-CS840，会议主机MICOM-CS840具备多种发言模式，内置啸叫抑制电路，独有的音频电路，有效防止回输的产生及提高整个系统的语音清晰度，还具有超强抗手机干扰；主席单元话筒和代表单元话筒采用超指向电容话筒可实现高品质声音拾取，方便多类型会议，且具备红色灯环显示工作状态，话筒底座带有高亮液晶显示屏，可显示当前模式状态，也有音量调节按钮，可以调节耳机和内置扬声器音量；通过轻按发言请求按键便可轻松发言，方便与会人员操作，而且具有5键表决功能（赞成/反对/弃权），可设置通过率，支持IC卡签到管理功能，代表身份识别功能；配合摄像机，通过主机面板预设后，可进行视像跟踪功能，摄像机图像始终跟踪最后打开的单元，更能实时显示会议现场的情况。无线会议系统采用明控MICOM-UD08A，该款无线会议系统采用集成中央处理器CPU的总控制，配合数字液晶界面显示，操作方便，性能出众，使用更加方便和灵活，采用音频压缩扩展技术，噪音大大减少，动态范围加大。设有回输啸叫抑制减弱功能，能有效减少回输啸叫。接收机采用多级高频放大，具有极高的灵敏度。适用于各种大、中、小型会议工程；还具有可调频功能，能更好地抗干扰，适合在不同环境中使用。

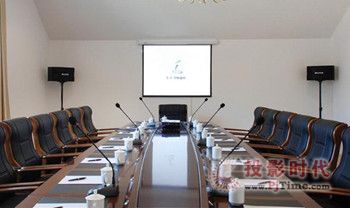

会议室图片
