1、分区

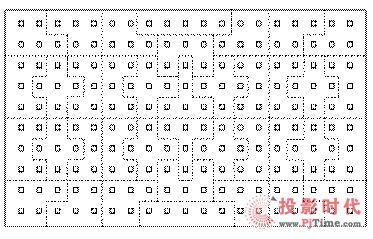

以46寸为例，根据所选的LED类型，确定了LED的数量为190颗。此时，为了实现Local Dimming功能，将背光按照下图方式分为38个区域进行控制。其中，每5颗LED作为一个最小的亮度控制区域。对42寸来讲，每一个区域的面积约为128cm2，约为一张A4纸面积的1/5。分区方式如图九所示。
图九：分区方式
2、驱动方案选择

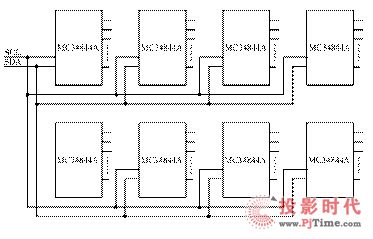

综合考虑系统复杂度和方案成本，准备采用MC34844A作为直下式背光系统中LED的驱动方案。原理框图如图十所示下：
图十：LED背光源的驱动方案
3、188金宝慱图片 部分的选择
由于Local Dimming功能的实现需要高速DSP实时对每一场的视频信号进行处理，因此是实现直下式背光系统最复杂而且最重要的内容之一。当前该技术在行业内尚处于起步阶段，没有现成的专用芯片，因此只能采用DSP的方式进行实现。

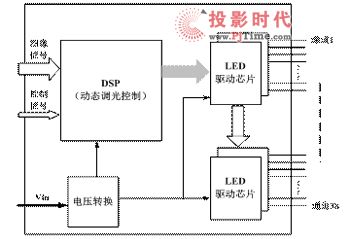

结合188金宝慱图片 部分与LED的驱动电路，最终形成的直下式带Local Dimming功能的方案如图十一所示：
图十一：区域调光方案
4、Local Dimming 驱动板PCB

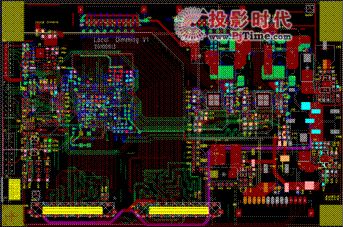

为满足不同客户对区域调光功能的需求，在PCB设计时考虑与不需要该功能的需求的兼容.PCB板如图十二所示：
图十二：区域调光PCB板图

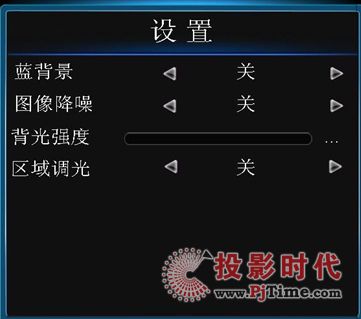

5、为给客户演示该功能的强烈的对比效果，在用户OSD菜单中增加如图十三所示的区域调光功能的开关，方便功能演示。
图十三：OSD菜单中的区域调光开关
