许多生产商和设计师都深切体会到音视频传输电缆、接插件对信号还原的严重影响，并且会投入大量的人力物力对这方面产品进行调查和研发，并当作是一门专业的课程在所有技术学院或书刊传授和咨询。结果使人担忧：传输电缆和接插件对音视频信号的影响没有引起大多数工程商或用户的重视。
针对这种情况，一篇命名为《视频传输电缆的技术要点》的技术文章，由于篇幅太大，计划分为三期刊登，内容如下：
电缆的类型
视频电缆的结构
电缆的性能和规格
视频电缆插入损耗的补偿
视频信号不同传输方式的对比
视频信号衰减的预期指标
2005年，很欣喜拜读了《VGA信号传输中的数值分析》一文，由浅入深从技术的角度对VGA（RGB）信号的传输进行了详尽的解析，涉及的内容包括：
RGB信号像素时钟与带宽的关系
RGB信号的传输特性
RGB信号传输的理想衰减值
RGB信号长距离传输驱动方式
为了方便大家在不需要计算就可以预测不同分辨率RGB信号的传输距离，我把常见的、不同分辨率的RGB信号传输带宽做了简单的归纳，供大家参考，如表一：
水平像素 |
垂直像素 |
刷新频率 |
传输带宽 |
表一：不同分辨率信号的传输带宽
在视频系统设计时，当确定了信号源的分辨率和刷新频率之后，还要考虑一个重要的因素：系统允许信号传输的衰减范围控制在什么幅度？这个问题没有标准答案：当信号源以视频或简单的文字内容为主时，刘力老师说-9dB的插入损耗（即传输衰减）还可以“容忍”是可以接受的视觉效果，但当信号源是以精密图形文件为主时（如AutoCad制图、模拟地图、电力监测等），我们当然希望插入损耗控制在-3dB的范围。有了这些前提的要求之后，下一步就是选择合适的传输电缆。

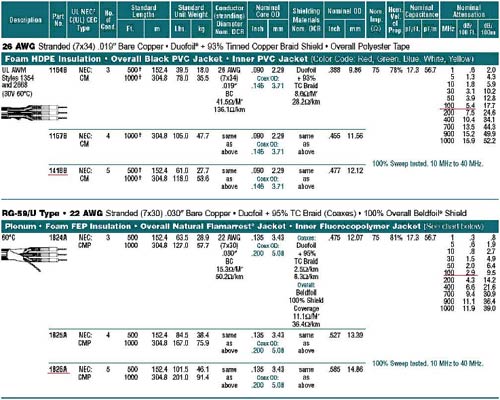

比如，我们需要在Belden的RGB电缆中进行选型，传输一个最常见的1024×768@60Hz分辨率信号，距离大概在30米，内容以精密图形为主，传输电缆的插入损耗希望控制在-3dB范围。通过表一我们可以查到这个分辨率信号的传输带宽参考值为100MHz，第二步是查找Belden RGB电缆的技术规格。如表二：100英尺（约30米）1418B电缆在100MHz的插入损耗为-5.4dB，显然不符合这个系统的设计要求；而100英尺1826A电缆在100MHz的插入损耗仅为-2.9dB，正是我们需要的产品，选型因此确定，下一步当然是找Belden的代理商侃价格。
上述方法用在其它分辨率信号和不同品牌的电缆是通用的，前提是你所选择的电缆品牌必需由正规厂家制造，而且可以提供一份真实的测试数据，而不是仅仅提供一些类似ISO、3C认证来糊弄你，因为你在这些认证书里面查不到设计需要的依据。
