宁夏银川供电局电网调度控制中心集电网主、配调度，监控功能于一体,实现主配网调度一体化、变电站运行维护操作一体化，配网运行与检修一体化，从而推动银川电网运行管理水平再上新台阶，智能电网建设跑步前进，为实现智能化调度奠定了良好的基础。
作为国家电网公司首批4家配电自动化试点单位之一，银川供电局并没有拘泥于传统思路，而是大胆地开展了科技创新和技术改造，大量地采用了多项国内、国际领先的声光电等前沿技术及新颖的设计理念，使得整个试点工作亮点突出，意义非凡，为下一步智能电网建设的全面铺开打下了良好基础，取得了突出成绩，树立了良好的典范，整体达到甚至超过了试点建设的预期，对国网公司全面推动和建设配电自动化起到了非常重要的借鉴和指导意义。
新落成的电网调度控制中心大厅建筑面积共540平方米，分为三个区域，调控坐席区域、大屏幕显示区、应急指挥区域。坐席区域分为主网调控组、配网调控组和主网监控组，大屏幕显示区设有中心大屏幕，大屏幕上方设有一行12.46x0.3米LED显示屏，中间设有一块8.2x1.8米弧形投影大屏幕，两侧各设有3x2 46“液晶拼接墙，分别具备显示电网的频率及有功负荷、监视电网的运行以及负荷变化、对变电站的设备运行状况和变电站周围的环境情况进行实时监视等功能；在急指挥中心区域，可就现场电网运行情况，动态及时的对电网事故进行研究、分析，决策，能有效地提高事故响应速度及事故处理时间。
北京力创昕业科技发展有限公司承担了该项目的大屏幕显示系统工程的设计安装和调试工作。下面对该项目作详细介绍。
1、中间大屏幕显示系统设计采用3台投影机通过边缘融合技术显示一幅8.2米x1.8米高清弧型投影屏幕，最高分辨率达到4920x1080。大屏幕用作指挥调度中心主要信息显示墙，主要用于对视频监控图像、数字监控设备信号像等复杂图像的显示，能够多画面多层次迭加，任意放大、缩小和移动，图像融合控制器输出到大屏幕投影墙上的视频图像窗口、RGB信号窗口可以迭加、覆盖，相互不受影响。可同时显示12幅任意大小的视频或电脑图像。

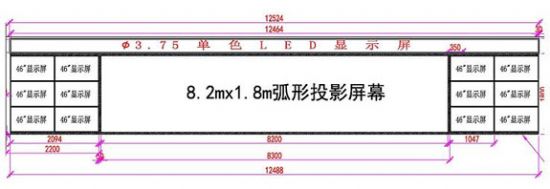

图（1）大屏幕系统显示立面图
大屏幕边缘融合显示系统主要设备：
1）投影机：采用3台自带4边缘融合和曲面较正功能的Christie HD10K-M全高清1080p 3DLP投影机, 10000ANSI流明的亮度和2500-10000:1的可变对比度。通过计算，投影机采用1.4-1.8：1高清广角变焦镜头，具有+/- 120% 垂直电动偏移极大的方便了投影机的安装，使投影机能安装距屏幕最上方30 cm的地方，紧贴在天花吊顶下。
2）边缘融合图像处理器：是构建多通道无缝188bet注册官网 系统的核心设备。可对图形进行无痕边缘融合综合处理，构建无缝统一、无变形失真的画面，完美实现大屏显示应用。EXTRON WindoWall系统采用分布式视频处理架构，为拼接墙系统中的每一台投影机、拼接单元或平面显示器都配备了独立的高分辨率图像处理器。并能输出分辨率高达1920x1200 和1080p/60 的视频。由于拼接墙中的每一个显示单元都配有专用的实时处理器，因此不论开多少个窗口，信号的处理速度不会变化。本系统中，我们为处理器配可同时接入12路RGB/VIDEO/YBPPR信号，输出3路分辨率为1920x1080的DVI信号。
3）采用具有内置冗余电源、同步信号再生功能的EXTRON 32x32 450M高带宽RGB矩阵、高质量EXTRN RGB线缆和EXTRON BNC压接头，同时配上EXTRON 长线放大器，保证信号长距离无损传输。

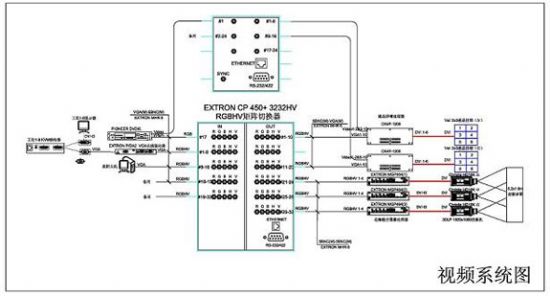

图（3）大屏幕显示系统图
3、两侧3x2 46“液晶拼接屏可单屏显示监控视频图像或电脑图像，也可组合开窗显示多幅图像。单屏分辨率为1920x1080，整屏分辨率高达3840x3240。在需要的时候，在液晶屏上显示的任意图像可以通过控制系统调整中间大屏上任意位置显示。
液晶拼接屏主要设备：
1）VEWELL工业级平板显示器，VEWELL显示器采用工业级三星 DID超窄边框液晶屏，拼接单元采用模块化设计，易于维护，提供整机可靠性。单屏具有1920x1080分辨率,、高亮度、高对比度、高清晰度，超宽视角和极佳的工作稳定性。具有高可靠性、6万小时超长的使用寿命，无需定期对大屏幕进行维护，后期使用成本极低。
2）液晶拼墙图像拼接处理器：采用创凯电子公司基于DSP和FPGA的纯硬件式相结合的CK4P多屏幕拼接控制器，全硬件结构，无操作系统，内部自建核心运算机制，无板卡式处理器死机、蓝屏和病毒的困扰。所有系统并行工作，无系统整体崩溃危险；上电即工作，可全年24小时不间断运行。
4、采用AMX智能控制系统。在大屏幕显示系统中，利用智能控制系统可以非常灵活的管理整个AV系统和简化系统的操作，降低系统的操作难度，极大的提高了工作效力。智能控制系统通过串行通信口、网络端口、红外控制口、继电器等与各种设备相连，以各类灵活直观的控制界面，对系统的各种设备进行控制，通过对主机的编程可以使前述的各种关联控制动作在一次触发后有序完成。总而言之，智能控制系统的在AV系统中的应用最主要的目的是简化系统的操作，减小操作失误，提高操作效率。
智能控制系统的应用，使大屏幕显示系统的操作变得非常简单，功能也大大增强，系统的科技含量与档次得以提升。
图（4）智能控制系统图
智能控制系统主要设备
1）控制系统主机：AMX NI3100控制具备7个可自定义的双向232/422/485控制接口，8个红外控制接口，8个弱电继电器控制接口和8个I/O接口，ETHERNET接口，支持IP控制、支持Telnet、UDP、TCP/IP等控制方式。
2）人机交互界面： 1台移动使用8.4 WiFi无线触摸屏、用于控制和管理整个大屏幕显示系统，系统受控内的所有设备的状况都可以一目了然的反馈在触摸屏上，并且系统可通过计算机进行控制和备份。
北京力创昕业科技发展有限公司现为日本Canon (佳能)3片LCOS高清投影机中国区总代理、美国Christie（科视）LW系列高清投影机中国区总代理、美国Crest audio(高峰)专业音响产品中国区总代理、美国AMX（安玛思）智能控制系统中国区核心代理商、美国AMX（安玛思）Autopatch系列矩阵北方区总代理、美国Peavey(百威)专业音响产品北京地区总代理。公司通过多年的经验积累和良好的商业信誉，与众多的厂商建立了良好的合作关系，使公司在新产品应用、技术能力、设计能力和服务能力上长期处于AV集成领域的最前列从强大的工程能力到新技术和新产品应用、推广，逐渐成为一家具丰富工程经验和营销实力的专业显示解决方案提供商。
