会议室VGA电脑信号线控开关切换解决方案是专门针对现阶段广大用户多媒体会议室建设需求而设计的一种实用型解决方案，采用VGA切换器加YC100线控面板组成，根据不同用户会议室需求，最多可接入21路桌面笔记本VGA音视频信号；可选配我公司8口16口24口带音频和不带音频六款VGA切换器作为信号切换系统；该方案具有造价低、性能稳定、使用方便、扩展性强等特点，是目前国内多媒体会议室建设首先切换控制产品。
具体功能：
1、用户可以将YC100线控面板直接放置桌面，通过电脑1-16键切换；
2、用户可以将YC100线控面板镶嵌到会议桌内，通过电脑1-16键切换；
3、用户可以将每个座位的桌插开关按钮接入YC100线控面板，按下对应按钮时，投影机则投影该座位笔记本信号；
4、用户采用桌插开关按钮接入YC100线控面板时，最多可以接入21个按钮，对应VGA切换器21路VGA音视频信号；
VGA切换器可选：
VGAA-0801 8进1出 带音频
VGA-0801 8进1出 不带音频
VGAA-1601 16进1出 带音频
VGA-1601 1进1出 不带音频
VGAA-2401 24进1出 带音频
VGA-2401 24进1出 不带音频
连接示意图：

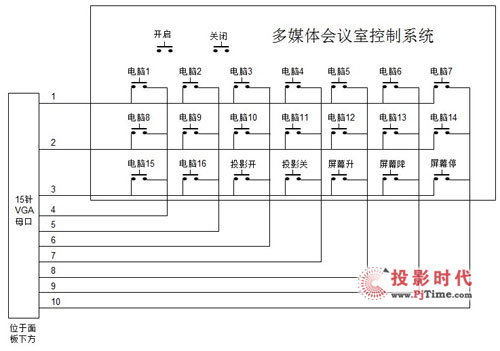

YC100线控面板接线图：
接线说明：
1、如果用户仅对VGA切换器控制，投影机、屏幕控制5键对应电脑17-21切换按键
2、接线示例说明
外接桌面电脑1按钮：将VGA母口的1脚和4脚联接
外接桌面电脑2按钮：将VGA母口的1脚和5脚联接
外接桌面电脑3按钮：将VGA母口的1脚和6脚联接
外接桌面电脑4按钮：将VGA母口的1脚和7脚联接
外接桌面电脑5按钮：将VGA母口的1脚和8脚联接
外接桌面电脑6按钮：将VGA母口的1脚和9脚联接
外接桌面电脑7按钮：将VGA母口的1脚和10脚联接
外接桌面电脑8按钮：将VGA母口的2脚和4脚联接
外接桌面电脑9按钮：将VGA母口的2脚和5脚联接
外接桌面电脑10按钮：将VGA母口的2脚和6脚联接
外接桌面电脑11按钮：将VGA母口的2脚和7脚联接
外接桌面电脑12按钮：将VGA母口的2脚和8脚联接
外接桌面电脑13按钮：将VGA母口的2脚和9脚联接
外接桌面电脑14按钮：将VGA母口的2脚和10脚联接
外接桌面电脑15按钮：将VGA母口的3脚和4脚联接
外接桌面电脑16按钮：将VGA母口的3脚和5脚联接
外接桌面电脑17按钮：将VGA母口的3脚和6脚联接
外接桌面电脑18按钮：将VGA母口的3脚和7脚联接
外接桌面电脑19按钮：将VGA母口的3脚和8脚联接
外接桌面电脑20按钮：将VGA母口的3脚和9脚联接
外接桌面电脑21按钮：将VGA母口的3脚和10脚联接
