Frame packing工作原理
Frame packing和frame sequential很接近，但它们不是同一种东西。Frame packing将左眼图像和右眼图像同时发送给投影机，两幅图像之一在另一幅图像之上，两者之间有一个较小的间隔。本质上讲，信源发送一个巨大的、两倍高度的图像帧，而不是两个较小的图像帧。信号以24Hz或者60Hz传输。投影机必须能够将被封装的两幅图像分离并且顺序显示。(注：如果不考虑上下两帧之间的微小间隔，可以认为信源发送的是1920×2160的帧，其高度为1920×1080的两倍。)
3D示意图
Frame packing是用于HDMI 1.4标准的缺省格式。任何标记为HDMI 1.4兼容的产品必须能够支持这种格式。它是蓝光3D播放机的标准输出格式，虽然其中一些播放机还有另外的选项。Frame packing对投影机的处理能力提出了更高的要求，因为投影机必须能够分离被封装的两个帧并且将其依序显示。
Side-by-side(并排)

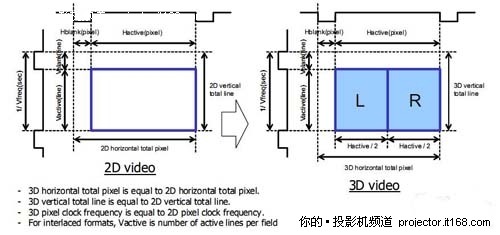

Side-by-side水平式
在因DirecTV而得到普及的side-by-side传输格式中，两个帧被压缩为其原始水平解像度的一半，然后合成一帧同时传输。对于1080p信号，每帧为1920×1080个像素。这将会是并排的两个960×1080帧。投影机会分离两个压缩帧，将其水平扩展回最初的1920×1080格式，然后依序显示。Side-by-side有隔行扫描和逐行扫描两种变体，其中隔行扫描变体使用较少的带宽，而逐行扫描变体则拥有更好的图像质量。(注：DirecTV，北美卫星电视服务商之一)
非常直观的DirecTV Side-by-side水平3D效果
正如你所想到的，这种格式在压缩和随后的扩展过程中损失了一些分辨率。本质上，它为每只眼睛使用了一半的分辨率。在本文写作之时，DirecTV是side-by-side格式的唯一使用者，但这种格式应该能够与最新款(2010款)的3D电视机以及目前的DirecTV高清机顶盒兼容。较早的3D电视机很可能无法显示这种格式，而目前市场上的低价位DLP “3D Ready”投影机也不能显示这种格式。
Checkerboard(棋盘)
搭配checkerboard 3D格式的眼镜
很多DLP的3D Ready电视机(而非投影机)能够接收这种称为checkerboard的格式。在这种格式中，用于左眼和右眼的两幅图像被交织，即每隔一个像素用于左眼或者右眼。看看国际象棋的棋盘然后把上面的方格想象成像素。黑色的方格是用于左眼的像素，而红色(或白色)的方格则是用于右眼的像素。电视机分离这两幅被交织的图像并且依序显示。最后的图像具有一半的解像度。
3D转换器国外有售399美元
既然投影机并不支持这种格式，为什么你会需要了解这种格式?checkerboard之所以重要是因为其历史地位。较早的DLP 3D Ready电视机能够并且只能接收checkerboard格式，而这种电视机在过去几年卖出去了相当多的数量。一旦消费者发现他们的电视机不能兼容电视广播3D和蓝光3D格式，他们会理所当然地发飙。问题的解决方案是一台转换器，它能够将frame-packed(蓝光)3D或者side-by-side(DirecTV电视广播)3D格式转换成checkerboard 3D，然后显示在DLP电视机上。
3D转换器接口示意图
这很重要，因为DLP 3D Ready投影机不能显示checkerboard 3D。如果它们能够显示，那么用户只需要购买一台转换器就可以高枕无忧了。然而，没有可以将frame-packed 3D或者side-by-side 3D转换成frame-sequential 3D的转换器，而用于电视机的转换器除了checkerboard 3D之外，不会输出任何其它格式的信号。
