Accuon Nova Glass背投光学屏幕

来源：投影时代　更新日期：2010-03-17 作者：pjtime资讯组

年度商显市场最大的看点何在投影行业十大猜想 2023年度评选盛典获奖揭晓

光学特性

Accuon所开发了可以替代Lenticular Lens Screen与Fresnel Lens Screen的微型凸透镜屏幕----Nova Glass（高清背投光学屏幕），满足了高质量画面、超大视角、各种显示比例，以及短焦镜头和边缘融合的要求。

短焦是工程投影应用的主要方式。Accuon屏幕的工作原理是：来源于点光源的影像光线以任何角度入射至微型凸透镜后，将成像的玻璃珠作为焦点聚焦成像；不再需要菲涅尔和菱形/梯形透镜，用聚焦功能优化“可改变投射光的菲涅尔”和“集光和扩散光的菱形或梯形透镜”所起到的光学作用。相当于用无数个微型的放大镜取代一个大的菲涅尔透镜，而这“无数个微型的放大镜”对射入光线的焦距是没有要求，它的焦距是到成像点之间的焦距，而这个焦距实际上是凸透镜到成像层之间的距离，在屏幕制成时已合成了。所以它可以适用各种短焦甚至超短焦投影机。

Accuon Nova Glass背投光学屏幕

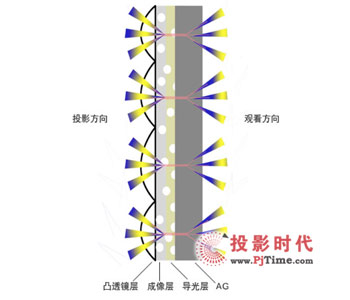

上图为背投光学屏幕结构图

Accuon Nova Glass背投光学屏幕

上图为背投光学屏幕示意图

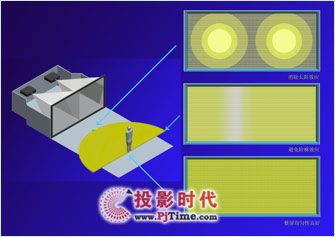

可视角度是工程项目的主要考虑因素，使用场所的要求半增益可视角度达50度以上。所以屏幕应有效扩散影像光线，满足多屏拼接或边缘融合的市场需求。

Accuon所采用新的光学布局结构，和传统的Lenticular Lens Screen一样继续作用于水平视角的增加，由于有强大的水平视角扩散功能，所以在任何角度上观看，半增益视角在63度以上，可视角度在180度。在应用于边缘融合时基本不会有突兀的光带显露出来，真正做到了宛如一台投影机所显示的那样一致；不同于LCD或PDP那样的的发光形式，投影机是一种点光源的成像方式，点光源需要消除或无限分散，这是漫射屏幕无法做到的，而菲涅尔透镜和凸透镜技术类型的光学屏幕才能消除由于点光源引起的亮度不均匀以及阶梯效应，而菲涅尔透镜技术的屏幕无法做到各种灵活的显示比例，所以新型的Accuon屏幕可以用于各种尺寸的边缘融合显示。

Accuon Nova Glass背投光学屏幕

屏幕特点

高清显示主要功能是显示高清影像和其他高分辨率资讯，因此屏幕必须忠实表现预期的画质。Accuon新型微型凸透镜的直径为15μm直径，镜片间距（Lens Pitch）为5μm，真正支援高解析度（HD）影像，在一英寸的距离上制成了190个微型凸透镜。漫反射屏幕是被动的，而Accuon的光学屏幕则是动态的。凸透镜将投影信号很好地聚焦，改进及控制投影图象。

Nova Glass 高清屏幕成像效果漫反射屏幕成像效果

Accuon的NovaGlass对投影机的射入角度要求不高，对射入的投影光线，微型凸透镜技术一样可以进行相应的光学处理-----微型凸透镜就像我们儿时玩的放大镜对太阳光线进行聚焦点燃火柴一样，它不管太阳光线在何种角度，不会像菲涅尔和菱形/梯形透镜屏幕那样要求镜头位于屏幕中心位置，所以Accuon屏幕可以适用于多种的显示场合。

Accuon Nova Glass背投光学屏幕

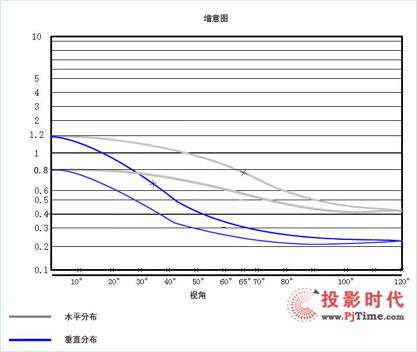

Nova Glass的增益设计为：1.2, 0.8；两种

观众在任何水平角度可以关上到高清晰的图像

Nova Glass是Accuon屏幕系列中一款革新性屏幕，它提供了各种大小，各种显示比例的规格。它包括

系列	材质	尺寸（最大）	高对比/高增益	水平视角	栅孔/凸透镜	互动
Nova Glass P系列	树脂		可选		可选
Nova Glass G系列	玻璃	150’(16:9)	可选		可选
Nova Glass I系列	玻璃	120’(16:9)	可选		可选	是
NovaGlass Infinity系列	树脂	不限	可选		可选
NovaGlass Infinity系列	玻璃	3*8米	可选		可选
