创新进行时,Ncast可视互动教学平台亮丽登场

来源:投影时代 更新日期:2010-11-19 作者:佚名

Ncast可视互动教学平台核心—— Ncast Router

纵观市面上的硬件或软件视频会议系统,都是基于商业或政府行业应用的产品,而缺乏针对教学模式应用的专用产品。这些基于商业或政府行业的产品部署到教学应用上,造成了使用及管理上的不方便及功能上的不完整,没法很好地诠释课堂教学,全面展示课堂的真实与精彩。

Ncast可视互动教学平台是盈可视公司为教育行业精心打造的一款创新性产品,可为多校区互动、异地网络教学等应用需求提供一套基于IP网络的高性能、低成本解决方案。该产品为教育行业提供了一系列创新且实用的功能,为客户打造一个智能化、网真式的互动课堂。例如:多角度、多场景拍摄,双视频+1VGA同步传输、教师自动跟踪拍摄、学生自动跟踪拍摄、学生图像点击跟踪拍摄、主讲教师集中化监控和控制分会场等等针对教学应用而开发的功能。

Ncast自主研发的“可视互动教学平台”就是基于多校区互动教学的需求而研发生产的,系统可实现多种互动教学模式的应用,如:1主会场对N分会场互动模式、N主会场对N分会场模式、N主会场对1分会场模式(手术示教专用模式 )。系统采用更贴近于教学应用的三分屏(2+1)或四分屏(3+1、2+2)展示方式,在保证互动式教学多信息共享的同时,传递更真实的课堂临场感。

全套系统包括Ncast Router服务器(硬件)、高清交互终端(硬件)、PC终端(软件)、一体化桌面交互终端(硬件)、直播接收终端(软件)、4.3寸无线触摸控制面板(硬件)、22寸触摸式导播平台(硬件)。

Ncast可视互动教学平台采用H.264高清编、解码格式,视频及VGA分辨率最高达1080P,为互动教育提供原汁原味的实时课堂情景。

创新进行时,Ncast可视互动教学平台亮丽登场

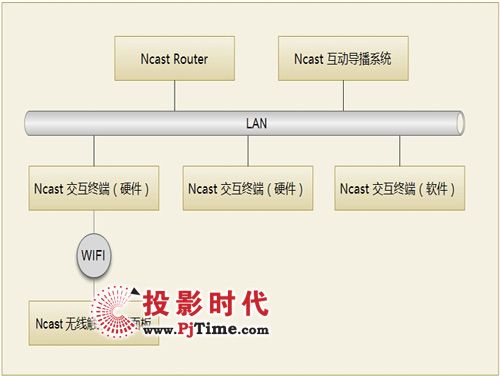

Ncast可视互动教学平台架构图

Ncast Router

Ncast Router作为可视互动教学平台的核心硬件部分,采用1U嵌入式服务器架构,创新地推出“路由式多点交互MCU”架构,通过Ncast制定的Nvcp通讯协议,区别于传统的视频会议架构,视频会议的心脏--MCU不再需要进行解码和二次编码,编码和解码的工作仅仅在交互终端上发生,而Ncast Router仅负责路由包的选择,其智能化路由选择策略确保了以最佳效率处理视频包交换,而不会降低视频质量,也不会增加明显的延迟,单台Ncast Router可实现高达128个终端的实时路由切换和转发,交互延时可低至200ms,让沟通不再存在“时差”。

Ncast Router支持分组式交互课堂,用户可根据需求构建“互动小组”进行小组式交互课堂,并且支持加密式课堂,只有经过授权的用户才能进入“互动教室”听课。

同时,Ncast Router支持实时录制的功能,可实现教学互动实况的全程录制,录制的文件采用FLV格式,可直接使用网页进行播放。

Ncast可视互动导播系统

Ncast可视互动导播系统是一台配备22寸触摸屏的专用硬件设备,集成了可视互动导播软件系统,采用苹果I Phone/ I Pad式触摸操作界面,直接在触屏上用手左右拨动,即可实现各项系统功能的切换。

Ncast可视互动导播系统配备了画面导播及图像点击跟踪功能。主讲教师可通过该系统,集中对下属互动分教室进行监控,只需使用手指点击相应画面,即可调用下属某个分教室的视频画面到主教室及分发到下属的所有互动分教室。同时,系统可通过手指划动式操作,对多路视频及一路VGA进行互换,而接收端收看到的画面也随着主讲教师的操作进行相应的切换。系统在切换画面时采用了动态速度缓冲的动画方式,让画面切换的过程更生动华丽、更富有科技感。

分教室若配备学生图像识别跟踪拍摄系统,当学生站立起来时,摄像机会进行自动跟踪特写拍摄,当学生坐下来时,摄像机会自动回来全景画面,并相隔一定时间后,进行教室场景的横向扫视。

若分教室未配备学生图像识别跟踪拍摄系统,教师可在触屏上进行图像点击跟踪操作。只需点击监控图像中相应的某一学生图像,摄像机便会以该学生为中心点进行拍摄,此时教师可对此画面进行镜头缩放等远程控制,一切控制尽在弹指之间。

Ncast无线触摸控制面板

Ncast可视互动教学平台创新地引入了触摸式控制方式,分会场需要对主会场进行提问时,只需要使用4.3寸的无线触摸控制面板,点击“提问”键,此时,主讲教师在22寸触屏导播系统上不但可以看到下属所有分会场的视频画面(电视墙功能),亦可看到各分会场是否存在提问状态。教师点击“允许”键,提问的分会场视音频即可实时发送到各个参与的分会场进行观看。

无线触摸控制面板除了可以申请“提问”外,还可以对交互终端进行管理,比如参数设置、创建及加入会议、画面切换、云台摄像机控制等功能。

当用户点击“申请发言”时,主讲教室的Ncast可视互动导播系统将显示以下画面:

教师在互动导播系统中可看到是哪个分会场在申请发言,此时,只要教师点击“允许发言”按钮,申请发言的教室其视频画面会被上调到左下角的位置上,并发送给所有参会的互动终端进行显示。

盈可视Ncast交互终端

Ncast交互终端是构成Ncast可视互动教学平台的一个核心部件,每个需要加入互动课堂的用户都必须配备硬件或软件的交互终端。

Ncast 硬件交互终端是一款嵌入式的一体化机型,系统有标清及高清的型号可供选择,均采用DSP芯片编码,标清机型支持一路720*576的标视频及一路1280*1024的VGA编码,高清机型支持两路720P/1080P视频或VGA的编码,视频及VGA编码均可达到30FPS.

Ncast可视互动教学平台支持跨平台应用,除了专用硬件交互终端,亦可支持客户端使用PC进行软件终端接入,并且支持实时直播功能。同时,直播软件终端支持跨平台式应用,可在Windows、Windows Mobile、Mac OS、Android、Symbian、Linux等多种PC及手机平台上使用,并且由于交互终端支持高、低码流同时编码,手机接入用户可根据自身带宽情况选择相适应的直播流进行观看,为“3G网络课堂”提供一套优秀的解决方案。

交互终端显示界面
