兆科推出pbpr-HDMI信号转换器PCH01

来源：投影时代　更新日期：2009-09-02 作者：pjtime资讯组

Infocomm China 深入报道 2023年度评选盛典获奖揭晓小鸟科技-全数字高清解决方案提供商

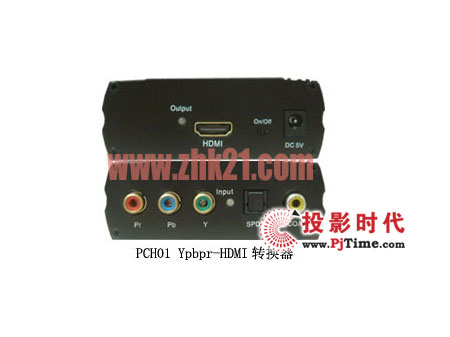

兆科新产品：PCH01 Ypbpr─HDMI信号转换器，这款产品可以把一路YUV和SPDIF信号转换成高清信号，再将其连接到一台兼容HDMI的信号显示端上。它可以很容易地进行信号转换，让一路YUV和SPDIF信号通过转换变成高清信号。进而可以在兼容HDMI的显示器和投影机上显示。

■ 产品特点

1、一路YUV/ Ypbpr / Ypbpr +SPDIF输入信号（光纤+同轴线）信号转换成支持HDMI的信号输出到显示设备终端上。
2、支持视频输入：最高可捕捉到色差 1060P，330带宽，50/60赫兹。
3、支持音频SPDIF输入：DTS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD
4、HDMI输出：最高可以支持1060P/60与输入网格的信号输出
5、兼容HDCP1.1协议
6、支持CEC
7、支持音频输入：DTS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD
8、LED灯指示：当信号源或显示终端出于工作状态时相应的LED灯会变亮
9、使用AWG26规格的线缆时，设备输出可达20米
10、无信号损失
11、安装简单
12、外置DC5V / 0.8A电源适配器

■ 连接与操作

1、将YUV+SPDIF信号源与转换器输入口连接起来。
2、通过一根HDMI线缆，将HDMI显示终端与转换器输出口连接起来。
3、将5V的电源与转换器连接起来。

■ 技术指标

YUV/ Ypbpr /YcbCr信号输入---------------------------------- 支持1080p
音频SPDIF信号输入 ---------- DTS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD
HDMI分辨率-24/50/60fs/1080P/1080i/720P/576P/576i/480P/480i，支持同样格式输入信号
支持音频格式 ----------------- DTS/TD/Doiby-trueHo/LPCM7.1/DTS/Doiby-AC3/DSD
最大传输速度 ------------------------------------------------------------- 5.1Gbps
输入音频信号 ------------------------------------------------- 0.5-1.5Vp-p（TTL）
输出音频信号 ----------------------------------------------------------- 5Vp-p（TTL）
输出线缆长度 ----------------------------------- ≤20m AWG26 HDMI1.3standard cable
最大工作电流 ------------------------------------------------------------ 600mA
电源适配器规格 -------------- 交流输入（50，60Hz）：100V-240V，直流输出：5V/0.8A
工作温度范围 ------------------------------------------------------------ （-15 to +55℃）
工作湿度范围 -------------------------------------------------- 5 to 90%RH（无冷凝）
封装尺寸 ----------------------- 85×70×33（mm）（长*宽*高）
重量 ------------------------------------------------------------------ 165 g
