多媒体视讯会议室建设--多点控制设备(MCU）推荐

来源：投影时代　更新日期：2009-07-01 作者：pjtime资讯组

年度评选盛典获奖揭晓 Infocomm China 深入报道年度商显市场最大的看点何在

本文导航

返回分页阅读文章

MCU完成的基本功能

传统的电话业务是点到点的,它只支持两个分离的用户方进行通信。为了支持物理上分离的多点会议,需要把多于两个的地点组合起来。多点会议基于多点通信环境,通常需要一个特殊的网络部件,即多点控制设备(MCU),或者简单地使用一个网桥来提供这个功能。

一般的会议系统,在只有两个终端的会议中,终端间是直接连接的,点到点连接是多点连接的特例。连接MCU和会议终端的通信线路可以是ISDN、PSTN、LAN、ATM和中继等信道。

MCU是不支持终端功能的节点。它们作为桥接节点,桥接连接中的数据和其它媒体流。一个多点会议中可以有多个MCU设备。由于会议信息流涉及视频和音频等实时性要求高的大数据量媒体流,一个MCU连接会议终端的数目有限,所以,当会议终端的数目较多时,则需要多个MCU设备。对于一般的会议环境来说,会议系统的用户使用不同能力的终端,通过不同的网络,跨越行政区域来参与远程会议。MCU是会议系统中的一个节点,是多点会议的汇接中心,通过MCU来实现音频和视频的混合与切换以及会议共享数据的交换。

在一个会议中,是:

使输入比特流与导频时钟同步;
从帧头抽取帧定位信号,以便使不同的码流与帧时钟同步,并抽取奇偶校验信号、子复帧定位信号和复帧定位信号,以便对信令通道进行存取;
对信令通道进行处理;
在不加密的系统中,对声音通道或图像通道进行处理,以形成一个混合的声音或图像比特流;
根据"MCU图像切换和选择准则"的规定,进行视频图像的交换和发送;
预先向编解码器通报决定使用的交换和切换方式,以避免交换期间和交换以后出现质量损伤;
将选出的或混合的视频通道和声音通道以及数据通道复接起来;
将重建的比特流分配到相应的端口。

MCU是视频会议系统的核心部分，为用户提供群组会议、多组会议的连接服务。目前主流厂商的MCU一般可以提供单机多达32个用户的接入服务，并且可以进行级联，可以基本满足用户的使用要求。MCU的使用和管理不应该太复杂，要使客户方技术部甚至行政部的一般员工能够操作。下面，针对多媒体会议室的建设，推荐几款常用外置MCU解决方案。

科达 KDV8000A多点控制单元(MCU)

科达 KDV8000A是一款高可靠、高性能的电信级多点控制单元，采用分布式处理和嵌入式技术，具有强大的接入能力和丰富的功能模块，兼容H.320、H.323协议，支持H.264编解码和H.239双流，支持广泛的网络协议，可灵活应用于各类视频会议系统,并可全面支持高清（1080i/P、720P）视频会议终端接入。

推荐理由:

优异的设计结构

模块化结构：基于模块化结构，具有14个业务插槽，可混插各类接口及功能模块，具备良好的可扩展性，可实现平滑扩容。
嵌入式设计：采用嵌入式操作系统，能有效防止病毒和黑客攻击，保证系统安全和可靠。
主控热备份：主控模块支持主、从热备份，一旦主模块发生故障，系统自动切换到从模块，保障不间断运行。
电源热备份：支持电源模块冗余热备份，任一电源模块故障均不会影响系统供电。
单板热插拔：各业务单板支持带电热插拔，维护时无需断电，保证系统持续运行。
散热系统：冗余散热系统设计，保证系统7×24小时稳定运行。

强大的接入能力

大容量接入：单机支持384路接入，可通过不同的模块组合实现容量的平滑扩展，可多机堆叠实现更大容量接入。
丰富的接口：支持E1、V.35、10/100M（FE）、1000M（GE）等多种网络接口，还可支持PSTN语音接口。
混网、混速：基于H.320&H.323双协议体系，支持可选的码率适配和媒体适配模块，无需外置协议网关和媒体网关即可实现不同线路、不同协议、不同编码速率、不同编码格式的多个终端同时接入。
多级级联：支持多级MCU级联组网，可实现主从MCU间的完全互连、互通和互控。
多网段接入：通过多网段接入功能，可同时接入多个相互隔离的网段间的终端设备，在保证网络安全的情况下实现跨网接入。

灵活的网络特性

内置代理：可通过内置代理提供防火墙和NAT的透明穿越，在对原有网络配置影响最小的情况下实现系统部署。
智能丢包恢复：支持视、音频码流的智能丢包恢复功能，通过丢包检测和重传机制来保证网络拥塞时的会议效果。
自动线路备份：当MCU与终端之间有多条线路相连时，可通过自动线路备份来保证任意一条线路中断时的会议连续性，包括多条E1间的自动备份或E1与IP之间的自动备份。
动态速率调整：可通过检测网络状况动态调整视频会议的码率，以自动适应网络性能，保证会议连贯性，提供更好的视音频质量。
码流平滑发送：为避免突发性码流造成网络拥塞，MCU可通过平滑发送策略来调整终端的码流传输速率，保证会议的稳定性。
服务质量控制：支持DiffServ、IP Precedence等QoS功能，配合网络的QoS策略，可保证拥塞网络环境下的会议效果。
终端码流控制：无需某终端上传码流时，MCU可控制该终端停止发送码流，从而有效节省网络带宽资源。
卫星网络适应：通过多种协议及码流控制机制，可部署卫星视频会议系统。

卓越的系统性能

广泛的兼容性：协议体系、视音频编码、网络传输以及各类应用功能均严格遵循ITU-T、ISO/IEC、IETF、IEEE相关标准，可与业界主流厂商的MCU、终端等设备互连互通。
全线编码支持：全面支持ITU-T、ISO/IEC相关视音频编码标准，通过领先的H.264视频编解码技术和宽频声音处理技术，可提供高清视频和高保真音效。
完善的安全特性：通过严格的认证与授权机制保证用户访问、系统管理和会议调度的安全性，通过密码锁定、128位AES加密机制保证会议内容的安全性，通过内置防火墙保证系统设备的安全性。
电信级稳定性：借助于N+1备份、电源/主控的冗余热备份、嵌入式操作系统、单板热插拔等优异的设计结构，以及智能丢包恢复、自动线路备份等灵活的网络特性，可保证设备及系统可靠运行，提供电信级稳定性支持。
良好的可管理性：可通过完善的网管功能，实现界面化的系统配置与管理，具备完善的告警监测、在线诊断、故障恢复及日志记录功能，保证系统的可配置性和可维护性。
强大的调度功能：提供强大的会议调度支持，通过内置Web服务以浏览器方式进行本地或远程登陆，借助于直观简洁的操作界面，实现灵活的在线管理与会议监控。

丰富的应用功能

多画面：提供4/9/16/N+1等各种多画面组合模式，画面可自动或手动切换。
电视墙：可通过电视墙解码模块实现各会场视、音频信号的高密集解码输出，提供高清晰的会议监控功能，每路信号可自动或手动切换。
混音：支持多方混音功能，混音参与方可手动定制或智能选取，借助于混音功能可实现多方交互式会议和会前点名应用。
双视频流：通过与终端配合可实现灵活的双视频流应用，类型及视频分辨率等参数均可在会议模板中设定。
数据会议：支持标准的T.120数据会议功能，实现电子白板、应用共享、文件传输、多方交谈等数据协作应用。
字幕：可通过会议控制软件进行会议字幕的在线设置与管理，字幕内容可手动录入或从文件中加载。
内置网守：支持内置网守，提供注册、地址解析、呼叫控制、带宽控制、区域管理等标准的H.323网守功能，支持计费功能，可向Radius服务器发送计费和用户认证信息。

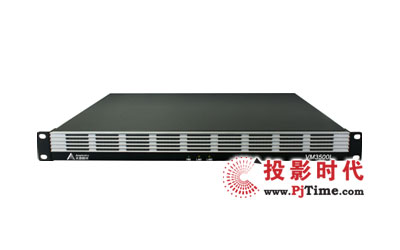

Amplesky多点控制单元VM3500L型

Amplesky VM3500L型视频会议多点控制单元(MCU)是天地阳光推出的又一款豪华旗舰产品，在秉承了Amplesky VM系列MCU一贯的优良品质及功能的基础上增加了更加强大的功能，具有业界独有的双机热备，高达9画面的多种动态分屏切换控制及中文字幕功能，单台MCU单组会议最多能够支持多达50路4Mpbs，100路2M的终端同时开会。相对于Amplesky VM3500而言，整个产品采用更先进的工艺流程制作完成，性能卓越，稳定，突出强调视频会议实时、稳定、安全、流畅召开这一特点，并且支持分辨率高达1280*720的高清晰图像，特别适用于电信、政府、企业、教育、医疗等行业领域。

Amplesky多点控制单元VM3500L型

独创特性

超大容量：支持单台MCU单组会议的超大容量会议终端数，单台MCU单组会议最多能够支持50路4Mpbs，100路2M的终端同时接入会议
双机热备：业内首创电信级双机热备技术，双机热备技术的使用完全解除了会议系统管理人员的后顾之忧。当由于断电或其它原因造成工作中的MCU无法正常开会时，备份MCU将及时接替原MCU继续召开会议
多画面高清输出技术：配合Amplesky? TV8000或Amplesky? TV8100电视墙服务器，可实现同时多个画面的高清晰度显示

设计特性

外观典雅：黑色机身，外观典雅，尽显会议室豪华气氛
体积小巧：标准19英寸1U硬件设备，可上机架
性能稳定：满足7×24小时不间断运行需求，MTBF大于120,000小时，大大提高了设备正常运行的稳定性
安全可靠：标准硬件集成，系统稳定可靠，无病毒感染之忧
界面友好：操作界面秉承一贯的简约风格，界面友好，无专业技术背景也能顺利学会操作
操作简单：全中文浏览器界面，能通过网络对设备进行远程管理，机房操作不再是唯一必需。一键式群邀能使会议召集“轻轻一按，全部上线”

应用特性

兼容性强：完全兼容各种品牌的H.323标准的MCU、视频终端
多种级联方式：业内独创的互控级联功能，支持无限级级联功能
先进的管理模式：多用户、多角色管理模式，多级密码保护使系统维护安全无忧；支持终端的管理权限，实现更加科学合理的使用终端资源；支持模板的权限管理，实现了模板的高效科学管理
高清晰会议：支持多分屏下的宽屏HD分辨率(1280×720p)

功能特性

最大会议呼叫带宽支持4M
支持MPEG4 视频标准和ITU-T最新视频标准H.264
支持HD 720P（1280×720）的高清视频格式
支持CIF、4CIF和XGA的视频格式
支持G.711U/A，G.722，G.723.1, G.728音频标准
多分屏功能：单台MCU最大支持9分屏
支持H.264下的多分屏
支持4CIF下的多分屏
支持HD 720p下的多分屏
会场名称，滚动字幕
支持静态及动态字幕，方便用户即时信息的传递
支持会场名称显示，方便用户辨别不同会场
会议控制功能
远程摄像头控制功能（FECC）
自动断线重邀
支持召开混速会议
智能全路混音功能
支持二十组会议
支持导演模式，主席模式，语音激励模式，连续出席等多种会议控制模式
会议模板、预约会议、即时会议等多种会议召集方式，随心选择
多分屏模式下任一分屏中的显示会场支持手动控制、语音激励和会场轮巡三种选择方式
主会场轮巡功能，实现主会场实时浏览各个分会场场景
广播者轮巡功能，实现各个会场轮流发言
集中与分路静音控制功能，屏蔽不必讨论的会场声音进入，减少噪音
互控级联下，主会议开启从会议自动开启
互控级联下，主MCU可自动轮巡下一级MCU的每个会场(单画面)
日志功能，记录系统和会议操作过程
互控级联下，主MCU多分屏可显示下级会场终端
纯音频终端加入会议
支持H.245信令的终端申请发言
支持单播电视墙控制
主席会场看多画面，其他会场看广播图像画面
H.239双流时两路都支持H.264编码
具有系统管理员、会议管理员、会议预约者、组播接收者、超级管理员等不同权限用户
支持H.261下组播功能；支持H.263+下组播功能

网络特性

具有监测诊断功能：可对视频会议当中的网络、终端做实时的监控和诊断
支持QoS设置，支持设置网络适应性缓冲区和I帧请求频率控制

安全特性

支持标准加密(H.235，DES，AES)

数据功能

支持动态双路视频流的传输

技术指标

支持的ITU-T标准	H.323，H.225，H.245，H.235，H.261，H.263，H.264，H.281，H.224，Q.931，H.239
系统容量	50路4Mpbs，100路2Mbps
带宽	128Kbps~4Mbps
网闸支持	支持内置Amplesky? VGK2000或者外置标准H.323网闸
视频标准	H.261，H.263，H.263+，H.263++，H.264，MPEG4
静止图文	CIF，4CIF，VGA，SVGA，XGA，HD 720P(1280×720像素)
动态图像解析度	4CIF（704×576像素），CIF (352×288像素)，XGA (1024×768像素)，SVGA(800×600像素)，VGA(640×480像素)，HD 720P(1280×720像素)
帧频	128kbps：自适应7.5，10，15帧/秒； 192kbps~4Mbps：自适应7.5，10，15，25帧/秒
音频标准	G.711，G.722，G.723.1，G.728
分屏模式	支持2，3，4，5＋1，3+4，7+1，9多种动态分屏
网络接口	LAN：2*LAN/Ethernet 10/100/1000Mbit
以太网/互联网/企业内部网连接性	TCP/IP，ARP，HTTP；内置WEB服务器
会议模式	语音激励，导演模式，主席模式，连续出席
可靠性	MTBF（小时）大于 120,000小时
供电	交流 110-220V，50-60Hz
环境数据	工作温度：0至50摄氏度；工作湿度：5%至90%非凝结存储温度：-20至70摄氏度；存储湿度：5%至90%非凝结
物理参数	深度： 408mm ；宽度： 440mm ；高度： 46mm

迪威视讯 FOCUS 8000 多点控制单元MCU

FOCUS 8000是一款电信级宽带多点控制单元，是多点会议电视组网中的关键设备，它采用机架式高可靠性模块化设计，具有超大的接入容量和丰富的功能模块，可同时接入4种不同速率的终端，并具备多画面及电视墙处理功能。单级可连接24个8M终端，二级级联组网时可同时连接多达552个终端，每个终端速率最高可达8Mb/s。FOCUS 8000的操作控制软件具有界面友好，易于操作等特点。

FOCUS 8000宽带多媒体交换机、FOCUS3100/FOCUS3200宽带高清晰一体化会议终端及传输网络组成一个高清晰会议电视系统，适用于政府机关、军队、公安、电力、教育、医疗、金融及电信运营商各领域的大型高档次的会议电视应用。

迪威视讯 FOCUS 8000 多点控制单元MCU

性能特点

严格遵循ITU H.320标准。
符合广电总局宽带会议电视技术规范GY/T 209-2005。
支持T.120协议，内置T.120数据服务器，可以实现电子白板、文件传输, 应用共享等数据会议功能。
持H.239双流，支持1280×1024高清晰的VGA画面传送。
机架式设计，各单板均支持带电热插拔。
模块化设计，可根据组网规模和功能要求灵活配置。
双电源设计，负荷分担、冗余备份，具备高可靠性。
支持220V交流和－48V直流两种电源供电模式，适应不同应用环境。
采用业界领先的电磁屏蔽技术，符合电磁兼容要求。
采用嵌入式实时操作系统，安全可靠稳定。
提供多种时钟同步模式，外接BITS时钟同步、本地时钟、线路提取时钟同步。
大容量，单级MCU可连接24个8M终端，两级级联可支持552个会场同时开会，支持多级级联。
超强大的语音处理能力，支持多达24路的MPEG-2数字混音。
采用群呼技术，召开会议时可并行呼叫所有会场，快速建立会议。
强大的网管功能，可实时监视各单板状态、线路状态及终端设备状态，有实时告警、在线检测、日志管理、在线软件升级等功能。可对接入的会议电视终端实现视频、音频、数据等的远端环回检测，方便管理和维护。
支持会议预约功能，可以提前配置会议，并在会议中心无人值守的情况下自动召开会议。
可同时召开多组会议，不同组会议可采用不同速率，单级MCU可同时召开12组会议。
友好的图形化用户操作界面，中文、英文等可选。
强大的会议控制功能，支持主席控制、导演控制、演讲人控制、声音激励及远端摄像头控制。
支持速率适配功能，可同时接入2M、4M、6M、8M等不同速率的终端，用户可以根据线路带宽情况灵活组网。
采用Reed-solom纠错算法，抗误码率达到10^-4，保证系统在恶劣的网络条件下仍能正常运行，极大提高了系统对传输网络的适应能力。
支持自动降速率和升速率功能，当某条2M线路中断时，终端与MCU自动将传输速率降低而并不影响会议的正常进行，当线路恢复后，终端与MCU又可以自动提高传输速率。升降速可在2秒内完成，升降速过程中无黑屏、马赛克等现象，参会人员无明显感觉。
支持线路接口的N+1备份，当MCU与终端之间的传输线路故障时，自动切换至备份线路,保证会议的正常进行。
支持多画面功能，4画面、9画面、16画面等多种多画面模式可选。
支持电视墙功能，可同时显示24路分会场画面。
采用标准音、视频及线路接口，工程连线简单，便于施工和维护。

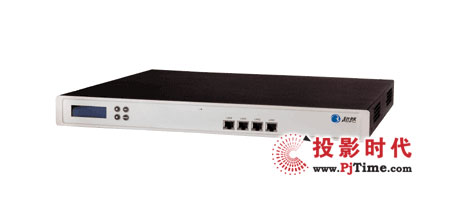

超然科技超越VX（VMediaX）系列 VX4000-T

高性价比视频会议MCU推荐

　　超越VX（VMediaX）系列 MCU是超然科技推出的一系列多媒体交换平台，在分组交换网上提供多媒体交换服务，是实现 IP 网络视频会议的中心交换设备。超越系列MCU遵从ITU－H.323v4标准，兼容市场上所有的主流视频会议终端。超越系列MCU在设备兼容性、系统稳定性、操作方便性、会议安排调度灵活性等方面都有很好的表现，能够最大限度的满足用户的应用需求。它既可以向政府、机关、企业、学校等中小规模用户，也可以向网络提供商、业务提供商等大型用户提供专业级的视频服务。

　　超越VX4000-T是超然科技推出的一款增强型产品；它继承了超越系列一贯的优良表现，并在系统容量、系统扩展性、特色功能等多个方面具有业界领先的水平，具有很高的性价比，是您构建视频会议系统的首选

　　先进的整体设计
　　标准19英寸1U硬件设备，可上机架，适用于大规模网络集成服务。
　　硬件集成、嵌入式操作系统，安全稳定有效防范黑客和病毒攻击。
　　多网口及内置路由设计，适用多种复杂网络环境。
　　卓越的性能指标，最大支持128路会场，最高呼叫速率4096Kbps。
　　良好的兼容性，完全兼容各种H.323终端、MCU、网守和网关，为系统提供良好的可扩展性。

　　完善的系统功能

　　高清晰视频
　　支持H.264及MPEG4等最新的高清晰视频标准，可以在低带宽下保证高清晰，高流畅性的视频质量；
　　支持720P的动态视频分辨率，以达到更高的视频清晰度；
　　帧率范围1－30帧/秒，支持会议过程中手动设置，调整到最好显示效果。

　　呼叫方式
　　支持默认会议动态切换，方便终端直接主动呼入指定会议；
　　会议进行中呼叫新的终端无需添加终端列表直接呼入。

　　多画面功能
　　支持H.263/H.264下2、3、4、5＋1、7＋1、9、8＋2、12＋1、16、画中画等多种分屏模式；
　　每个单画面任意选择显示会场；
　　会议过程中分屏模式可以随意切换；
　　支持单画面与多画面在会议中共存（主会场看多分屏，分会场看主会场）。

　　组播功能
　　支持会议中实时组播的发送，及时向多人传送会议内容；
　　使用其配套VMediaX Player专用工具接收组播，保证良好的音视频质量；

爱斯乐 Aethra MCU

Aethra MCU是爱斯乐公司最新推出的多点控制单元，可以提供H.323/SIP/ISDN网络上进行高质量的视频和音频多点会议。Aethra MCU同时提供管理套件，Aethra Director Suite，包括了完整的GK功能，预约会议功能和丰富的网络监测能力。Aethra MCU具有良好的性价比，是多点会议的最佳产品。

高性价比视频会议MCU推荐
