AOpen DEX4502评测前言
寻找下一个IT蓝海金矿一直是世界一流IT公司随执着追求的目标。企业电脑、个人PC、笔记本电脑之后，谁会成为IT产业下一个黄金级市场呢？来自宝岛台湾的全球著名IT设备设计研发和制造商，建基AOpen给出的方向是“数字告示”。这一产业主要面向公共信息显示和交互应用，拥有规模市场大，IT技术应用范围广泛的特点。
从计算设备、显示设备、人机交互设备，再到应用软件、服务器技术，数字告示（数字标牌）产业几乎涵盖了所有IT技术，也成了众多IT厂商，大到行业巨头、小至系统集成商所争先分食的一块“未出炉”的未来蛋糕。作为国内，也是全球最主要的IT产品供应商之一，台湾建基AOpen一直在关注数字告示产业的成长，并从07年开始在在欧、美地区与当地系统整合商合作经营数字广告牌业务。其业务范围涉及到计算设备、显示设备、交互系统、应用软件以及整体解决方案多个方面。
承蒙建基的信赖，投影时代评测室于日前率先收到了建基刚刚推出了的新一代高端数字告示系统中端播放器用计算设备DEX4502工业计算机。作为最新一代产品，DEX4502采用最新英特尔CPU技术和芯片组架构，从外观到供电散热再到板卡电路设计，均融合了建基AOpen超过20年的工业计算设备研发设计经验。在应用可靠性、计算能力上成为了高端数字告示系统的理想应用选择。
作为数字告示看板的前端大脑，建基AOpen DEX4502工控主机不仅承担着7*24小时连续高清影像播放的任务，同时也是前端数据存储、交互式控制和人机应答反应的“神经中枢”。这种应用对产品的计算能力、工作稳定性、节点猝发式的高强度任务适应能力、整体系统的弹性工作能力都有着很高的要求。这种计算机在工业计算产品中往往是性能和稳定性“双重”能力需求最强的产品。
此外，作为应用于数字告示的系统产品，DEX4502工业计算机还必须具有良好的适应于“网络管理和控制”的硬件设计，能够满足数字告示依托于网络或者USB接口的快速内容部署与升级的需求，为用户提供最便捷的系统可维护性、可管理性，降低系统应用总体成本。
建基AOpen DEX4502外观欣赏
AOpen DEX4502外观欣赏
建基AOpen DEX4502工业计算主机外观小巧、漂亮。如果不是“工业”的定位，您一定会以为这是一台“特型”的家用主机（当然您如果喜欢，选择他做家用产品也是没问题的）。
DEX4502采用鳞片设计的全金属机身，包括前后面板的全金属设计不仅带来很好的质感，而且成为了非常好的散热系统的一部分。采用音色和黑褐色配合的色彩搭配，配以正面面板的金属拉丝设计，使得人们不敢相信这是一台“躲在幕后工作的”工控主机，而更有时尚家居的味道。事实上这种出色的美学质感使得用户在安装这台机器的时候不必拘泥于“隐藏”这样的设计，而完全可以将其展露出来。

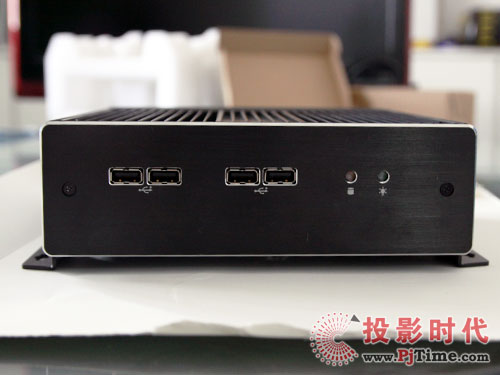

DEX4502前后面板密布接口。其中主要输出输入控制均采用USB接口，与目前主流的数字告示系统应用非常吻合。HDMI配合DVI的图像输出系统，与现有的大尺寸液晶显示产品能形成良好的接口匹配。尤其是HDMI接口实现了声音和图像的同步传输，这在大尺寸数字看板显示器上是非常流行的应用。除此之外，DEX4502也拥有网路、声音、电源、控制等接口。在机身背面还拥有整机的开关，采用触压式的设计，能有效防止“错误”的意外操作的发生。
建基AOpen DEX4502硬件配置
AOpen DEX4502硬件配置
建基AOpen DEX4502硬件配置方面的测试我们采用了著名的CPU-Z、GPU-Z和EVEREST三大测试软件。其中，前两者能简单检测系统配置信息，后者能够完善的检测系统的软硬件配置，并形成完善的测试报告。在本部分内容和接下来的其他测试中，我们将重点参考EVEREST的测试数据。
通过CPU-Z可以看到DEX4502采用了英特尔最新的节能型双核处理器T9400（1066MHz前端总线、6MB二级缓存、主频高达2.53GHz）。作为一块高端芯片，这枚CPU目前市场报价为2000元左右，是目前高端笔记本电脑的理想配置之一，被大量用于一万元以上的超高端笔记本电脑产品。T9400的特点不仅仅是非常高的处理器计算性能、任务调度性能，更具有很好的发热控制和工作稳定性，DEX4502选择这款CPU产品为其稳定出色的性能表现奠定了基础。
在内存配置上，DEX4502四条插槽只有第三个插槽部署了一根DDR2的1G内存。无论是从容量上还是速度上均为达到这款产品所能达到的顶级配置。虽然这为用户以后的产品升级预留了空间，但是也必然会令本次评测的成绩受到影响。不过，较低的内存配置正好用来考验CPU的性能水平。
在GPU上，DEX4502采用了英特尔GM45芯片组内置的X4500显示芯片。这款芯片主要面向普通的影音娱乐，支持HDTV级别的影音还原，但是不胜任高端3D渲染任务。由此可以判断，DEX4502的任务设计与大型3D绘制并无关系，其3D测试成绩也不会很出色。
在EVEREST测试中，测试软件版本是EVEREST v5.01.1700/cn，测试模块版本2.4.258.0。下面是最基础的测试结果，包含了产品的主要硬件系统组件信息。（由于是对工业主机的测试，部分信息未必准确或者完整，以下数据仅忠实于原有测试结果。）
| 主板: | ||
| 处理器名称 | Mobile DualCore Intel Core 2 Duo T9400, 2533 MHz (9.5 x 267) | |
| 主板名称 | 未知 | |
| 主板芯片组 | Intel Cantiga GM45 | |
| 系统内存 | [ TRIAL VERSION ] | |
| DIMM3: Apacer Tech. 78.02G75.9K2 | [ TRIAL VERSION ] | |
| BIOS 类型 | AMI (10/23/08) | |
| 通讯端口 | 通讯端口 (COM1) | |
| 显示设备: | ||
| 显示卡 | Mobile Intel(R) 4 Series Express Chipset Family (256 MB) | |
| 显示器 | Samsung SyncMaster 943BW/943BWX/MagicSyncMaster CX943BW (Digital) [19" LCD] (HVCQ316201) | |
| 多媒体: | ||
| 声卡 | Intel HDMI @ Intel 82801IB ICH9 - High Definition Audio Controller [A-3] | |
| 声卡 | Realtek ALC888/1200 @ Intel 82801IB ICH9 - High Definition Audio Controller [A-3] | |
| 存储器: | ||
| IDE 控制器 | Intel(R) ICH9M/M-E 2 port Serial ATA Storage Controller 1 - 2928 | |
| IDE 控制器 | Intel(R) ICH9M/M-E 2 port Serial ATA Storage Controller 2 - 292D | |
| 硬盘驱动器 | ST9160310AS (160 GB, 5400 RPM, SATA-II) | |
| 硬盘 SMART 状态 | OK | |
| 网络设备: | ||
| 主 MAC 地址 | 00-01-80-77-87-19 | |
| 网络适配器 | Intel(R) 82567LF Gigabit Network Connection (192. [ TRIAL VERSION ]) | |
| DMI: | ||
| DMI BIOS 供应商 | American Megatrends Inc. | |
| DMI BIOS 版本 | 080015 | |
| DMI 系统制造商 | To Be Filled By O.E.M. | |
| DMI 主板制造商 | AOpen | |
| DMI 主板产品 | i45GMt-HC R1.02 Oct.23.2008 | |
| DMI 主板版本 | 55DE201I510 | |
| DMI 主机制造商 | To Be Filled By O.E.M. | |
| DMI 主机类型 | Desktop Case | |
| DMI 内存插槽(总数/空闲) | 4 / 3 | |
AOpen DEX4502 CPU性能测试
DEX4502工控主机CPU测试采用著名测试软件ScienceMark进行。ScienceMark是一款通过运行一些科学方程式来测试系统性能的工具。主要用于桌面台式机和工作站上测试内存子系统，同时也用于测试服务器环境中的读写延时。ScienceMark测试结果受到内存带宽及CPU与内存控制器之间的速度等影响。
测试中，ScienceMark的版本为2.0.DEX4502采用单通道内存的配置势必严重影响CPU在这一测试中的表现，但是实际测试数据表明，DEX4502的计算性能依然强劲。
| 制造商 | Intel |
| 版本 | Intel(R) Core(TM)2 Duo CPU T9400 @ 2.53GHz |
| 序列号 | To Be Filled By O.E.M. |
| 识别标签 | To Be Filled By O.E.M. |
| 部件编号 | To Be Filled By O.E.M. |
| 外部时钟频率 | 267 MHz |
| 最大时钟频率 | 2533 MHz |
| 当前时钟频率 | 2533 MHz |
| 类型 | Central Processor |
| 电压 | 1.2 V |
| 状态 | 已启用 |
| 升级 | Socket 478 |
| 接口标识 | CPU 1 |
| HTT/CMP 单元 | 1 / 2 |
测试成绩截图中，蓝色部分为DEX4502的得分，红色部分为P4 2.4G的CPU的典型得分。从中可以看出，DEX4502的T9400的CPU得分达到了1445.66，这在单通道1G内存的“缩水”配置下是很难得的出色成绩。如果改善系统内存配置，其总体得分必然能大幅提高。
AOpen DEX4502硬体IO吞吐能力测试
DEX4502硬体IO吞吐能力测试我们采用IOMeter这款测试软件。IOMeter是一款功能非常强大的IO测试软件，它包含了负载发生器（IOMeter称其为Worker），提供一系列标准测试组件以模仿实际应用，这些测试组件产生不同大小的输入输出请求和读/写分布，以模仿实际应用中的行为。
本测试中的测试项目设置条件采用软件的默认设置，测试采用C盘作为测试磁盘。从上图和下表的测试结果可以看出，DEX4502拥有较高的IO吞吐效率，几乎为0的出错率和较低的CPU占用率。作为一款面向多媒体单机服务的计算设备，IO性能完全满足用户的各种应用需要。
| IOps | Read IOps | Write IOps | |
| 111.5566 | 74.836702 | 36.719921 | |
| MBps | Read MBps | Write MBps | |
| 0.217884 | 0.146165 | 0.071719 | |
| Average Response Time | Average Read Response Time | Average Write Response Time | |
| 8.963513 | 12.879721 | 0.982119 | |
| Maximum Response Time | Maximum Read Response Time | Maximum Write Response Time | |
| 381.7036 | 381.703647 | 160.864187 | |
| % CPU Utilization | % User Time | % Privileged Time | |
| All | 50.33642 | 50.038374 | 0.38388 |
| CPU 0 | 55.43816 | 55.174184 | 0.349808 |
| CPU 1 | 45.23468 | 44.902564 | 0.417952 |
| Interrupts per Second | CPU Effectiveness | Packets/Second | |
| 280.4072 | 2.216221 | 17.055342 |
AOpen DEX4502硬体硬盘性能测试
DEX4502在存储系统上采用了一款希捷的5400转笔记本硬盘。这块盘片目前市场价位在270元左右。采用单碟160G的容量设计。碟片容量满足客户应用需求。8MB的大容量缓存主要照顾连续读取的速度稳定性，特别适合高清等大容量多媒体内容的单线程持续读取操作。
| 驱动程序: | ||
| 设备描述 | ST9160310AS | |
| 驱动程序日期 | 2001-7-1 | |
| 驱动程序版本 | 5.1.2535.0 | |
| 驱动程序供应商 | Microsoft | |
| INF 文件 | disk.inf | |
| 磁盘设备物理信息: | ||
| 制造商 | Seagate | |
| 硬盘名称 | Momentus 5400.5 160310 | |
| 形状特征 | 2.5" | |
| 格式化容量 | 160 GB | |
| 盘片数 | 1 | |
| 记录面 | 2 | |
| 外形尺寸 | 100.5 x 69.85 x 9.5 mm | |
| 最大重量 | 93 g | |
| 平均延迟时间(潜伏期) | 5.56 ms | |
| 盘片转速 | 5400 RPM | |
| 最大内部数据传输率 | 482.4 兆比特/秒 | |
| 接口 | SATA-II | |
| 缓存到主机传输率 | 300 MB/秒 | |
| 缓存大小 | 8 MB | |
| 旋转预备时间 | 3.4 秒 | |
| 设备制造商: | ||
| 公司名称 | Seagate Technology LLC | |

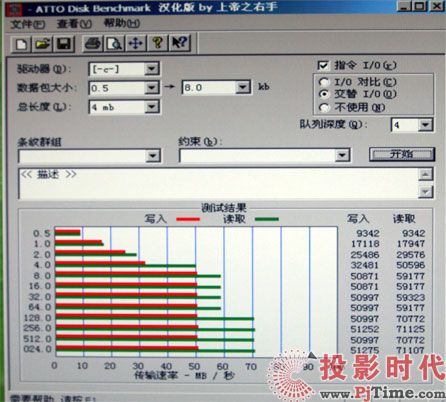

DEX4502的传输性能测试采用了HDTach这款测试软件，软件版本是V3.0.4.0-kz。实际测试中，DEX4502硬盘平均读取速度达到55.9MB/S，同时CPU使用率维持了4%的极低水平。在另一款测试软件ATTO Disk Benchmark的测试中，所得到的成绩与HDTach相似。
AOpen DEX4502显示系统OpenGL性能测试

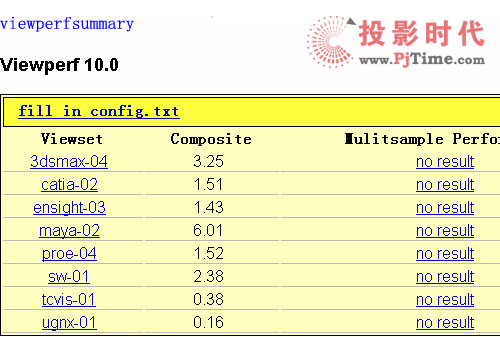

SPECviewperf 10是一款测试专业显卡在多个CAD/DCC应用程序中的OpenGL性能的软件，包括3ds max、CATIA、EnSight、Maya、Pro/ENGINEER、SolidWorks等。本次测试中我们采用这款工具检测DEX4502的3D OpenGL绘图性能。这是面向图形工作站级的检测项目，对于DEX4502这类主要胜任“计算”性能的产品并不很妥帖。但是，实际测试中，DEX4502依然表现出非常流畅的整体测试过程，并获得了不错的基础得分。
| OpenGL 信息: | ||
| 销售商 | Intel | |
| Renderer | Intel Cantiga | |
| 版本 | 2.0.0 - Build 7.15.10.4990 | |
| 阴影代码版本 | 1.10 - Intel Build 7.15.10.4990 | |
| OpenGL DLL | 5.1.2600.5512(xpsp.080413-0845) | |
| ICD 驱动程序 | ig4icd32.dll (6.14.10.4990) | |
| Multitexture Texture Units | 8 | |
| Occlusion Query Counter Bits | 64 | |
| Sub-Pixel Precision | 4 位 | |
| Max Viewport Size | 2048 x 2048 | |
| Max Cube Map Texture Size | 1024 x 1024 | |
| Max Rectangle Texture Size | 2048 x 2048 | |
| Max 3D Texture Size | 128 x 128 x 128 | |
| Max Anisotropy | 2 | |
| Max Clipping Planes | 6 | |
| Max Display-List Nesting Level | 64 | |
| Max Draw Buffers | 7 | |
| Max Evaluator Order | 32 | |
| Max Light Sources | 16 | |
| Max Pixel Map Table Size | 65536 | |
| Max Texture LOD Bias | 15 | |
| OpenGL 兼容: | ||
| OpenGL 1.1 | 是 (100%) | |
| OpenGL 1.2 | 是 (100%) | |
| OpenGL 1.3 | 是 (100%) | |
| OpenGL 1.4 | 是 (100%) | |
| OpenGL 1.5 | 是 (100%) | |
| OpenGL 2.0 | 是 (100%) | |
| OpenGL 2.1 | 否 (33%) | |
| OpenGL 3.0 | 否 (4%) | |
| OpenGL 3.1 | 否 (16%) | |
AOpen DEX4502显示3D性能测试

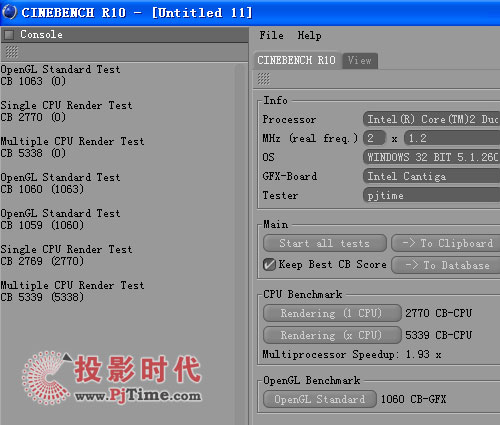

虽然建基DEX4502工控主机并不面向图形应用，但是我们还是对其3D综合性能进行了测试。采用的测试软件分别是CINEBENCHR10和3DMark06。下面两个图标显示了DEX4502基本显示卡和显卡芯片的一些测试信息。
| 显示卡: | ||
| 设备描述 | Mobile Intel(R) 4 Series Express Chipset Family | |
| 显示卡字串 | Mobile Intel(R) GMA 4500MHD | |
| BIOS 字串 | Intel Video BIOS | |
| 芯片类型 | Mobile Intel(R) 4 Series Express Chipset Family | |
| DAC 类型 | 内部 | |
| 显存大小 | 256 MB | |
| 已安装驱动程序: | ||
| igxprd32 | 6.14.10.4990 | |
| 显示卡制造商: | ||
| 公司名称 | Intel Corporation | |
| 图形处理器(GPU): | ||
| 显示卡 | Intel GL40/GM45/GM47/GS45 Chipset - Graphics Controller 0 [B-3] | |
| BIOS 版本 | Build Number: 1688 PC 14.34 09/01/2008 23:09:28 | |
| GPU 代码名称 | Cantiga-GM | |
| PCI 设备 | 8086-2A42 / A0A0-064C (Rev 07) | |
| 总线类型 | 内置 | |
| GPU 核心频率 | 533 MHz | |
| RAMDAC 频率 | 300 MHz | |
| 像素流水线 | 4 | |
| 材质单元/流水线 | 1 | |
| 顶点着色引擎 | 不支持 | |
| 像素着色引擎 | 不支持 | |
| DirectX 硬件支持 | DirectX v10 | |
| 像素填充率 | 2132 兆像素/秒 | |
| 纹理填充率 | [ TRIAL VERSION ] | |
| 图形处理器制造商: | ||
| 公司名称 | Intel Corporation | |
实际测试表明，DEX4502拥有着基本的3D显示性能，虽然不胜任太过复杂的效果渲染，但是在基本的显示上依然可以做到“流畅”，能够适应大多数3D渲染引擎工作在低效果模式下的工作场景。其中3DMark06的得分虽然与中间和右侧“顶级游戏工作站”有很大差别，但是和普通办公产品、工控产品比较依然属于得分较高的产品，用户完全可以放心这款产品对3D广告、高清广告的显示渲染能力。
AOpen DEX4502全高清视频解码测试

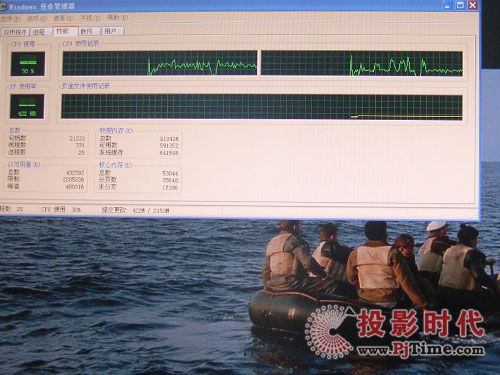

高清视频播放是建基AOpen DEX4502工控电脑面临的最基本“业务”。在这部分测试中，我们采用了三个1080p全高清视频，由该工控机解码播放。解码方式是软解码CPU运算。以下的截图和屏摄分别是三个视频的编码信息和CPU、内存占用情况。
从实际测试中可以看出，建基AOpen DEX4502对于MPEG2和VC-1编码的视频解码的CPU占用率一直维持在30-36%左右，而对于AVC编码的视频CPU占用率则在66-73%之间；内存方面上，MPEG2编码内容内存占用为396M左右，AVC和VC-1编码则内存占用略高一些达到422M左右。
以上数据和同类机型比较，内存占用情况相当，但是相对于1G的容量，整体依然保持了较低的占用比；CPU方面则有很大的“空闲”情况，CPU占用比例要小于大多数市场同类机型和普通PC电脑的同类测试成绩。测试表面，DEX4502完全能胜任高负荷下的全高清影像还原任务的计算性能需求。
AOpen DEX4502系统稳定性说明和评测总结
在本次评测中我们还进行了DEX4502的稳定性、散热能力和承重抗打击能力方面的测试。其中，在散热和稳定性测试中我们进行了超过24小时的连续运行。在封闭的室内环境中其温度控制正常，运行正常，保持了良好的稳定性。抗打击测试中，我们进行了上部顶面100斤的承重试验，试验结果表明这台产品结构稳定性优良，具有很强大的抗挤压变形能力，能够满足苛刻场合的各种意外条件下的应用安全与稳定性需求。
通过本次测试，我们认识到DEX4502是一款侧重安全稳定工作，拥有优良的散热性能、低功耗设计的产品。其CPU强大的计算能力在同类产品中出类拔萃，不仅满足软件解码条件下的各种多媒体任务需求，同时能够适应于各种交互操作条件下的大量计算任务需要；其产品总线和存储性能，完全满足高清影像播放的大吞吐量、长稳定性的工作要求。
虽然DEX4502的主要应用并不面向图形处理，但是我们依然对其图形能力进行了测试。实际测试结果表明，图形性能并不是DEX4502的强项，不过DEX4502凭借强大的CPU性能亦能完成普通的画面渲染需求，这为数字告示中更多媒体技术的采用提供了强大的硬件基础。在过后的高清任务测试中，DEX4502的内存和CPU占用情况均优良于市场大多数同类产品和普通PC，测试效果表面DEX4502能够满足高等级的多媒体软解码应用需求。
作为台系工控大厂的产品，建基AOpen DEX4502数字告示（数字看板）用工控计算机集一流的设计、做工和用料，配合顶级的CPU和适中的其它配置，为客户提供了一个更加宽阔的应用开发和运行平台。基于英特尔双核处理器的架构，无论是在操作系统的选择、应用开发语言选择、指令集基础应用上都具有非常好的平台基础。在此我们郑重的将这款产品推荐给那些需求高端性能、高稳定性的媒体播放器及其它数字告示计算设备的最终用户、系统集成商以及应用软件方案商们。
