新特珑音频会议系统
作为一种新的会议和交流方式，数字会议系统改变了传统的会议模式，数字会议系统可以使我们足不出户即可“亲临”世界任何角落，可以同时出席多个点到点会议和多点会议“关注”全球各地的同事和雇员，而晚上可与家人共享天伦之乐；免除差旅之苦，而分身有术。
数字会议系统包括数字会议讨论系统、数字会议表决系统、会议字幕系统、IC卡签到系统及会议摄像跟踪系统。并配置完善的管理软件，既可以简化会场设备，又可以随意扩充功能，是一套集多种功能于一体的会议设备。相信随着现代通讯技术和计算机技术的进一步发展和融合，它将会渗透到社会生活的各个领域，发挥越来越重要的作用。
广州新特珑电子有限公司音频会议系统以卓越的音质还原、更长的拾音距离、高效防啸叫功能、多项实用技术创新成为越来越多的工程商及用户的首选数字会议系统品牌。
新特珑会议系统具有智能视像跟踪功能，创新采用智能摇控方式对摄像机进行全方位、更人性化、更快捷方便的控制，系统采用内置软件，从调试到使用完全不需要控制电脑，克服传统会议系统必须依赖电脑软件的控制方式，大大提高会议效率。
因此特成为远程视频会议系统的最佳伴侣，两者可无缝对接，通过互联网将当前发言者的特写图像和声音实时传送到远方分会场，真正实现两者零距离面对面交谈。
SUNTRON会议系统 ACS900MA
产品概述：讨论型会议系统，适用于应用简单的多功能会议室
系统功能特点：
系统具限制代表席发言数量功能，可在面板上直接选择“1”、“2”、“3”、“5”及“全开放”几种限制发言方式。当选择“1”或“2”或“3”或“5”时，同时开启的代表话筒数量不能超过选择的数量，当达到所选择的数量后，除非有代表话筒被关闭或由主席机按下优先键关闭，否则无法开启新的代表机话筒；当选择“1”时，可应用于抢答场合。主席话筒不受限制功能的限制，可随时开启。
与同品牌之参量均衡移频抑啸器配合使用，列席话筒的拾音距离可达450-500mm而不会引起啸叫；
主控机ACS900MA的基本特性
- 每台主控机可驱动60套列席单元，增加扩展主机可驱动200套以上的列席单元
- 限制代表席发言数量功能，可在面板上直接选择“1”、“2”、“3”、“5”及“FREE”几种限制发 言模式。当选择“1”或“2”或“3”或“5”时，同时开启的代表话筒数量不能超过选择的数量，当达到所选择的数量后，除非有代表话筒被关闭或由主席机按下优先键关闭全部话筒，否则无法开启新的代表机话筒；（主席话筒不受限制功能的限制，可随时开启）
- 主控机内置电话藕合器，具有电话输入端口，远方与会人员，可以通过电话参加会议；
- 内有反馈抑制电路；设有高、低音数码调节电路，独立调整系统音质；
- 输出音量可调；
- 具有平衡线路输出接口、左右线路输出接口、不平衡输出接口，以适应各种设备连接；
- 与同品牌之参量均衡移频抑啸器配合使用，列席话筒的拾音距离可达450-500mm而不会引起啸叫；
- 采用220V~交流供电，功率：115W
列席单元(主席机和代表机)：可选以下系列
代表单元（代表话筒）：
- 频率响应:100-16000Hz；
- 灵敏度:-44±4dB；
- 拾音距离:可达450-500mm且不会引起啸叫（与同品牌之参量均衡移频抑啸器配合使用时）；
- 单元由系统主控机供电，输入电压为18V直流电，属于安全范围；
- 单元具有发言键与指示灯,可自由控制发言状态；
- 开机时，红色灯环同时发光，明确指示正在发言人的位置；
- 具有自动关机功能：在静音35秒后，话筒可自动关机；
- 当设定为限制模式时，话筒的开启受限，当设定为“FREE”时，话筒可随时开启；
- 当主席按下优先键时，代表话筒将全部被关闭，之后需重新按键才能打开；
- 使用电容式咪芯，咪管采用可绕式设计,并配有可更换式防风罩；
- 话筒具有长短杆两种型号供选择；
- 特有的“T”型连接，安装简单。
主席单元（主席话筒）：
- 具优先键，按下主席机的优先键，可关闭全部代表机，之后代表机需重新按键才能打开
- 主席机可置于回路中任意位置，且数量不受限制；
- 不受各种限制功能的限制，话筒任何时候均能随意开启；
- 其他同代表机。
系统连接图：

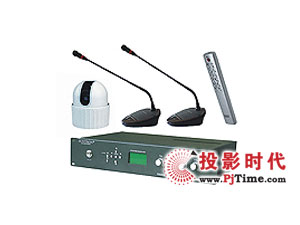

SUNTRON会议系统 ACS2008MA
ACS2008MA会议系统 ：支持智能视像跟踪、讨论，具有多项业界创新、实用功能
SUNTRON会议系统 ACS2008MA 是多年工程应用实践结晶，系统具有多项实用创新功能，极大的方便工程人员的安装调试和系统扩展，尤其是可让用户享有前所未有的操作方便性和快捷性。
二、会议系统组成及其功能特点、技术指标
1．会议主控机ACS2008MA
功能特点和技术指标：
◆ 全新数字化设计，符合国家标准，ISO质量体系标准；
◆ 为所有列席机供应电源，具有多个与其它周边设备连接的接口；
◆ 每台主控机可联接60套列席单元，附加扩展主机可联接200套以上的列席单元；
◆ 支持多种会议模式：自由模式、轮替模式、限制发言模式。
主会议模式(选其一)：
自由模式(FREE)：全部代表机可自由开启发言并于发言后按键关闭或由主席优先功能关闭；
轮替模式（FIFO）：可设定同时开启的代表机数1至20只，当有新的代表机被开启时，最早开启的代表机自动关闭，依此类推；（主席机不受限制）
限制模式(LIMIT)：可设定同时开启的代表机数1至20只，除非有麦克风被关闭退出，否则无法开启新的麦克风加入发言。（主席机不受限制）
每种主会议模式下可选以下子会议模式（可多选）：
主席专有：若选择此功能（可不选），当主席机开启时，所有代表机不能再被开启，若之前有代表机被开启，也会被关闭且不能再被开启。
主席提示音：若选择此功能（可不选），会在主席机被开启时发出“叮”的一声提示音。
自动关机：若选择此功能（可不选），当发言者停止发言30秒，麦克风会自动关闭。（适用全部麦克风）
◆ 内置视像中央处理器和4X1视频切换矩阵，可接入和控制4路高速摄像机；
◆ 支持麦克风与摄像机的智能联动跟踪功能：
A、当麦克风被开启发言时摄像机始终跟踪最后发言者，当关闭此麦克风时摄像机跟踪上一发言者，当关闭全部麦克风时，摄像机可摄影任一预设目标（例如会场环境或主席台或某个特定人物），并可随时用智能遥控器或主控机面板再次调整摄像机；
B、当任一预设位偏离发言者时,可通过智能遥控器或系统主机面板上的云台控制键快速调整摄像机；
C、麦克风ID地址现场随意设定，随便增减列席单元，瞬间完成系统扩展；
D、会议系统主控机面板具全方位摄像机云台控制键，可在面板上或通过遥控器快速设定列席单元ID号， 调整和保存摄像机联动预置位；
E、支持其中的单台麦克风独立重新调整预设位，不必整体重设；
F、在某些需要锁定摄像机跟踪目标的场合，可遥控一键锁定摄像机，此时打开任一麦克风，摄像机均不再联动跟踪，但此时摄像机仍受摇控器的控制，仍可按需进行4选1切换和调整摄像机；当需要视像跟踪功能时又可摇控一键解除锁定（恢复视像跟踪功能）；
◆ 全中文液晶显示屏，快速引导设定会议模式、麦克风ID地址、预置位等，并全面显示当前状态，包括是否锁定摄像机等；
◆ 内置软件完全脱离电脑使用，系统安装时不必携带电脑可快速完成系统的调试；
◆ 射频遥控信号接收天线，接收距离可达50米（空旷环境）；
◆ 内有反馈抑制电路，设有高、中、低音数码调节电路，独立调整系统音质；
◆ 具有平衡线路输出接口,左右线路输出接口及不平衡输出接口以适应各种设备连接方式；
◆ 内置电话藕合器，可通过电话远程参加会议；
◆ 外观轻巧，可安装于19英寸标准机柜中；
◆ 220V~交流供电；
◆ 功率:115W；
2．列席单元（主席机和代表机）：可选以下系列
|
ACS1018C/D-B
主席机和代表机
|
ACS1019C/D-B
主席机和代表机
|
ACS1015C/D-B
嵌入式主席机和代表机
|
|
|
|
◆ 麦克风ID地址现场随意设定，随时增减列席单元，瞬间完成系统扩展；
◆ 智能摄像机联动跟踪功能：（祥见上“系统功能特点”）
◆ 当设定为限制模式时，话筒的开启受限，当设定为“FREE”时，话筒可随时开启；
◆ 可通过主控机设定自动关机功能，当发言者停止发言30秒，麦克风会自动关闭；
◆ 与中控系统配合使用，可由中控系统开关任一麦克风；
◆ 当主席按下优先键时，代表话筒将全部被关闭，之后需重新按键才能打开；
◆ 拾音距离可达450-500mm而不会引起啸叫（与同品牌之参量均衡移频抑啸器配合使用就时）。
代表机技术指标：
◆ 全新数字化设计，符合国家标准，ISO质量体系标准；
◆ 进口咪芯,可插拨咪杆，话筒具有长短杆两种型号供选择；
◆ 配有可更换式防风罩；
◆ 单元由主控机供电，输入为18V安全电压；
◆ 8PIN专用“T”型手拉手联接线；
◆ 具有发言按键及指示灯，咪杆有环形红色光环可显示发言状态；
◆ 频率响应：100Hz–13KHz；
◆ 灵敏度：－44dB±4dB(参考发言距离20－120cm)。
◆ 拾音距离:可达450-500mm而不会引起啸叫（与同品牌之参量均衡移频抑啸器配合使用）
主席机：较代表机增加以下功能：
主席机具主席优先功能键：主席按住主席机上的红色按键,可暂时关闭全部代表机并强插话，松开红色键则恢复之前状态；
◆ 可通过主控机设定主席专有子模式：当主席机开启时，所有代表机不能再被开启，若之前有代表机被开启，也会被关闭且不能再被开启。
◆ 可通过主控机设定主席提示音，当主席机被开启时发出“叮”的一声提示音；
◆ 主席机任何时候都可随时开启，并只能通过按键关闭（其他主席机也不能关闭它）；
◆ 主席机数量不受限制，每个系统可设多台主席机，并可置于回路中的任何位置；
3．高速摄像机：
（一）、球型高速预置摄摄机
|
安装方式
|
吸顶
|
嵌入式吸顶
|
墙挂式
|
|
型号
|
CAM-300PA
|
CAM-300PA-QX
|
CAM-300PA-W
|
|
转角范围
|
水平转动范围:360°无限制；垂直旋转范围0°～90° 带自动翻转
|
||
|
旋转速度
|
水平旋转速度:0.5°～400°/秒；垂直旋转速度 0.3°～240°/s
|
||
|
外观
|
|
|
|
特点：
? 通过ACS102RF智能遥控器或SUNTRON视像跟踪型会议系统主控机面板实现全方位控制，包括保存与麦克风联动预置位，并可通过ACS102RF智能遥控器一键解除或恢复麦克风与摄像机的联动跟踪功能；
? 内置SONY 1/4” Super HAD CCD摄像头，480TV线，光学18倍、数字12倍变焦，内置数字解码器，64个预置位；
? 精密传动装置，机械设计结构紧凑精巧；定位精度和可靠性高；运转灵活、速度快，启动和停止平稳，控制方便；
? 具有多点目标预置、记忆、自动巡航等功能，既可任意定位、又可全方位自动巡航，实现真正全方位无盲点监控；能自动适应环境的亮度、自动调节目标的远近距离及图像的大小，可长期稳定运行，无须维护。
技术指标：
水平分辨率：480线
信噪比：＞50dB
预置点数目：64
定位精度：0.05度
水平转动范围：360°无限制
水平旋转速度：0.5°～400°/秒
垂直旋转范围：0°～90° 带自动翻转
垂直旋转速度：0.3°～240°/s
变焦：光学18倍、数字12倍
最低照度：1.0LUX
背光补偿：开/关
控制方式：RS485总线控制
通信波特率：1200 bps、2400bps、4800bps、9600bps
自动巡航：64个巡航预设点
电源/功率：DC12V/15W
环境温度：-10℃～+60℃
（二）、视频会议型高速预置摄摄机
|
安装方式
|
座式
|
倒装/吸顶式
|
座式
|
墙挂式
|
|
型号
|
CAM-300PB
|
CAM-300PB-Q
|
CAM-360
|
CAM-360-Q
|
|
转角范围
|
水平356°
垂直-30～90°
|
水平356°
垂直-30～90°
|
水平360°
垂直-30～90°
|
水平360°
垂直-30～90°
|
|
旋转速度
|
水平（0.5°-70°/秒）,垂直（0.5°-50°/秒）
|
|||
|
外观
|
|
|
|
 |
◆ 摄像机最高级别控制,任何时候均可全方位控制四台摄像机，完全代替云台控制器，掌握会场主动权。
◆ 4个摄像机选择键，6个摄像机控制键（左、右、上、下、远、近），1个预置位保存键，1个麦克风与摄像机联动跟踪功能开关键（可一键锁定摄像机不联动或一键恢复联动跟踪功能）；
◆ 快速设定麦克风ID地址，调整和保存联动预置位，当预置位偏离发言者时可快速调整摄像机位置；
◆ 遥控距离：垂直控制距离50米；
5．扩展主机
列席单元数量超过60个时用
6．会议系统图
SUNTRON会议系统：ACS2009MA
ACS2009MA是在ACS2008MA基础上，进一步改进功能，以满用户多元化定制之需。支持智能视像跟踪、讨论，内置4*2视频矩阵，可同时功能更强。
会议系统功能特点：
1.尤其适用于与远程视频会议系统无缝对接配合使用。
2.内置软件，视像会议系统从调试到使用完全脱离电脑，节省用户投资并大大提高效率。
3.会议系统主控机内置视像中央处理器和4X2视频切换矩阵（面板具全方位摄像机云台控制键），可接入和控制4路高速摄像机，当接入2个或以上的摄像机时，其中1路为视像跟踪输出（对准发言者），另1路为会场场景输出，系统资源充分利用；
4.与中控系统配合使用，可由中控系统开关任一麦克风；
5.会议系统主控机具全中文液晶显示屏，快速引导设定会议系统模式、麦克风ID地址、预置位等，并全面显示当前状态.。
6.业界创新之智能遥控器任何时候均可全方位控制接入主控机的高速摄像机，完全替代云台控制器，尤其是可用于快速设定麦克风ID地址（列席单元可随意增减），快速调整和保存麦克风-摄像机联动预置位，且在预设位偏离发言者时，可迅速调整。操控方便、快捷，前所未有；
7.智能、实用、人性化、先进的麦克风-摄像机联动跟踪功能：
A、当麦克风被开启发言时摄像机始终跟踪最后发言者，当关闭最后开启的麦克风时摄像机跟踪上一开启麦克风发言者，当关闭全部麦克风时，摄像机自动调整为场景摄像；
B、当摄像机偏离发言者时,可通过智能遥控器快速调整摄像机；
C、在不需要视像跟踪的场合，可遥控一键锁定摄像机，此时打开任一麦克风，摄像机均不再联动跟踪，但仍受摇控器的控制；当需要视像跟踪功能时又可摇控一键恢复此功能。
8.多种主会议模式可选：自由模式(FREE)、轮替模式（FIFO）、限制模式(LIMIT)；子会议模式可选：主席专有、主席提示音、自动关机；
9.与同品牌之参量均衡移频抑啸器配合使用，列席机（话筒）的合音距离可达450-500mm而不会引起啸叫
同类传统的视像跟踪会议系统产品的缺点：
1、会议系统系统调试时必须依赖安装了厂家专用控制软件的控制电脑，会议系统调试完成后虽然可脱离电脑使用，但再调整报像机时或系统扩展时必须再次开启上述专用电脑；
2、会议系统主控机内置4X1视频切换矩阵，虽可接入多路高速摄像机，但只能输出跟踪信号，无法同时输出会场场景信号；
3、因控制电脑通常安装在控制室，而摄像机却安装在会议现场，故系统在调整和保存麦克风与摄像机联动预置位时，调试人员通常要两边跑或需要两人合作才能完成调试（即使控制室装有监视器，也不直观），调试复杂、耗时；
4、系统在使用中，当实际发言者偏离预置位时（比如椅子挪位了或人员坐偏了），操作者只能跑到控制室，启动专用控制电脑并运行厂家专用软件才能调整摄像机，操作繁琐、影响会议气氛；
5、当关闭最后打开的麦克风时，甚至关闭了全部麦克风，如果没有新的麦克风被打开，摄像机仍指向最后打开的麦克风对应的预置位，违反人性化原则；
6、无法解除视像跟踪联动，让摄像机指向任意目标；
7、麦克风为固定IP，出厂时即绑定，当麦克风出现故障或因需增加麦克风时，新的麦克风的IP必须不能与原有的重复；
8、当接入多于两台摄像机时，系统也只输出一路摄像跟踪信号，无法同时输出现场环境监控信号，造成资源浪费。（若要同时输出现场环境监控信号，必须再配一台摄像机）
9、主席优先功能缺点：按下优先键时，关闭全部代表机，之后若想再发言的只能再按键打开，不能恢复代表机之前的开启状态。（无记忆功能）
10、麦克风的拾音距离短，若要提高拾音距离，必须调高系统音量，这时候往往容易引起啸叫。
二、会议系统组成及其功能特点、技术指标
1．会议系统主控机ACS2009MA
功能特点和技术指标：
◆ 内置软件完全脱离电脑使用，会议系统调试时也不必电脑；
◆ 与中控系统配合使用，可由中控系统开关任一麦克风；
◆ 全新数字化设计，符合国家标准，ISO质量体系标准；
◆ 为所有列席机供应电源，具有多个与其它周边设备连接的接口；
◆ 每台会议系统主控机可联接60套列席单元，附加扩展主机可联接200套以上的列席单元；
◆ 支持多种会议模式：自由模式、轮替模式、限制发言模式。
主会议模式(选其一)：
自由模式(FREE)：全部代表机可自由开启发言并于发言后按键关闭或由主席优先功能关闭；
轮替模式（FIFO）：可设定同时开启的代表机数1至20只，当有新的代表机被开启时，最早开启的代表机
自动关闭，依此类推；（主席机不受限制）
限制模式(LIMIT)：可设定同时开启的代表机数1至20只，除非有麦克风被关闭退出，否则无法开启新的麦克风加入发言。（主席机不受限制）
每种主会议模式下可选以下子会议模式（可多选）：
主席专有：若选择此功能（可不选），当主席机开启时，所有代表机不能再被开启，若之前有代表机被开启，也会被关闭且不能再被开启。
主席提示音：若选择此功能（可不选），会在主席机被开启时发出“叮”的一声提示音。
自动关机：若选择此功能（可不选），当发言者停止发言30秒，麦克风会自动关闭。（适用全部麦克风）
◆ 内置视像中央处理器和4X1视频切换矩阵，可接入和控制4路高速摄像机；
◆ 支持麦克风与摄像机的智能联动跟踪功能；
◆ 全中文液晶显示屏，快速引导设定会议模式、麦克风ID地址、预置位等，并全面显示当前状态。
◆ 射频遥控信号接收天线，接收距离可达50米（空旷环境）；
◆ 内有反馈抑制电路，设有高、中、低音数码调节电路，独立调整系统音质；
◆ 具有平衡线路输出接口,左右线路输出接口及不平衡输出接口以适应各种设备连接方式；
◆ 内置电话藕合器，可通过电话远程参加会议；
◆ 外观轻巧，可安装于19英寸标准机柜中；
◆ 220V~交流供电；
◆ 功率:115W；
2．列席单元（主席机和代表机）：可选以下系列
|
ACS1018C/D-B
主席机和代表机
|
ACS1019C/D-B
主席机和代表机
|
ACS1015C/D-B
嵌入式主席机和代表机
|
|
|
|
◆ 麦克风ID地址现场随意设定，随时增减列席单元，瞬间完成系统扩展；
◆ 智能摄像机联动跟踪功能：（祥见上“系统功能特点”）
◆ 当设定为限制模式时，话筒的开启受限，当设定为“FREE”时，话筒可随时开启；
◆ 可通过主控机设定自动关机功能，当发言者停止发言30秒，麦克风会自动关闭；
◆ 与中控系统配合使用，可由中控系统开关任一麦克风；
◆ 当主席按下优先键时，代表话筒将全部被关闭，之后需重新按键才能打开；
◆ 拾音距离可达450-500mm而不会引起啸叫（与同品牌之参量均衡移频抑啸器配合使用就时）。
代表机技术指标：
◆ 全新数字化设计，符合国家标准，ISO质量体系标准；
◆ 进口咪芯,可插拨咪杆，话筒具有长短杆两种型号供选择；
◆ 配有可更换式防风罩；
◆ 单元由主控机供电，输入为18V安全电压；
◆ 8PIN专用“T”型手拉手联接线；
◆ 具有发言按键及指示灯，咪杆有环形红色光环可显示发言状态；
◆ 频率响应：100Hz–13KHz；
◆ 灵敏度：－44dB±4dB(参考发言距离20－120cm)。
◆ 拾音距离:可达450-500mm而不会引起啸叫（与同品牌之参量均衡移频抑啸器配合使用）
主席机：较代表机增加以下功能：
主席机具主席优先功能键： 主席按住主席机上的红色按键,可暂时关闭全部代表机并强插话，松开红色键则恢复之前状态；
◆ 可通过主控机设定主席专有子模式：当主席机开启时，所有代表机不能再被开启，若之前有代表机被开启，也会被关闭且不能再被开启。
◆ 可通过主控机设定主席提示音，当主席机被开启时发出“叮”的一声提示音；
◆ 主席机任何时候都可随时开启，并只能通过按键关闭（其他主席机也不能关闭它）；
◆ 主席机数量不受限制，每个系统可设多台主席机，并可置于回路中的任何位置；
3．高速摄像机：
（一）、球型高速预置摄摄机
|
安装方式
|
吸顶
|
嵌入式吸顶
|
墙挂式
|
|
型号
|
CAM-300PA
|
CAM-300PA-QX
|
CAM-300PA-W
|
|
转角范围
|
水平转动范围:360°无限制；垂直旋转范围0°～90° 带自动翻转
|
||
|
旋转速度
|
水平旋转速度:0.5°～400°/秒；垂直旋转速度 0.3°～240°/s
|
||
|
外观
|
|
|
|
特点：
? 通过ACS102RF智能遥控器或SUNTRON视像跟踪型会议系统主控机面板实现全方位控制，包括保存与麦克风联动预置位，并可通过ACS102RF智能遥控器一键解除或恢复麦克风与摄像机的联动跟踪功能；
? 内置SONY 1/4” Super HAD CCD摄像头，480TV线，光学18倍、数字12倍变焦，内置数字解码器，64个预置位；
? 精密传动装置，机械设计结构紧凑精巧；定位精度和可靠性高；运转灵活、速度快，启动和停止平稳，控制方便；
? 具有多点目标预置、记忆、自动巡航等功能，既可任意定位、又可全方位自动巡航，实现真正全方位无盲点监控；能自动适应环境的亮度、自动调节目标的远近距离及图像的大小，可长期稳定运行，无须维护。
技术指标：
水平分辨率：480线
信噪比：＞50dB
预置点数目：64
定位精度：0.05度
水平转动范围：360°无限制
水平旋转速度：0.5°～400°/秒
垂直旋转范围：0°～90° 带自动翻转
垂直旋转速度：0.3°～240°/s
变焦：光学18倍、数字12倍
最低照度：1.0LUX
背光补偿：开/关
控制方式：RS485总线控制
通信波特率：1200 bps、2400bps、4800bps、9600bps
自动巡航：64个巡航预设点
电源/功率：DC12V/15W
环境温度：-10℃～+60℃
（二）、视频会议型高速预置摄摄机
|
安装方式
|
座式
|
倒装/吸顶式
|
座式
|
墙挂式
|
|
型号
|
CAM-300PB
|
CAM-300PB-Q
|
CAM-360
|
CAM-360-Q
|
|
转角范围
|
水平356°
垂直-30～90°
|
水平356°
垂直-30～90°
|
水平360°
垂直-30～90°
|
水平360°
垂直-30～90°
|
|
旋转速度
|
水平（0.5°-70°/秒）,垂直（0.5°-50°/秒）
|
|||
|
外观
|
|
|
|
|
? 通过ACS102RF智能遥控器或SUNTRON视像跟踪型会议系统主控机面板实现全方位控制，包括保存与麦克风联动预置位，并可通过ACS102RF智能遥控器一键解除或恢复麦克风与摄像机的联动跟踪功能；
? 内置SONY 1/4” Super HAD CCD摄像头、480TV线，内置数字解码器，64个功能预置点，兼容多种控制协议、波特率可调，采用标准的RS485/422、RS232控制方式；
? 外形美观、造型别致、结构紧凑；运行平稳、无噪声；定位精确、停止时无偏差抖动，可靠性高。可长期稳定运行，使用方便，无须维护；
? 具有多点目标预置、记忆、自动巡航、区域扫描、辅助开关控制、红外遥控等功能。接线简单、控制方便、功能齐全、兼容性强；
技术指标：
? 视频制式：PAL/NTSC
? 成像元件：1/4英寸 SONY Super HAD CCD
? 有效像素(H×V)：752(H)X582(V)
? 水平分辨率：480线
? 视频输出幅度：1.0±0.2Vp-p,75Ω复合视频信号
? 信噪比(S/N)：≥50dB
? 最低照度：0.1 Lux-1.0Lux
? 同步方式：内同步
? 背光补偿：关/开 自动背光补偿
? 镜头：F1.4 f=4.1～73.8mm,广角48°/远角2.7°
? 变焦倍数：总变焦36X（光学变焦18X；数码变焦2X ）
? 旋转速度：水平（0.5°-70°/秒）,垂直（0.5°-50°/秒）
? 转角范围：见上表
? 预置点：64个
? 视频输出接口：RCA接口
? 控制接口：RS485/422、RS232
? 通信波特率：1200/2400/4800/9600/19200 bps
? 地址范围：0～255
? 工作环境温度：0℃～+50℃
? 存储环境温度：-20℃～+70℃
? 环境湿度：0～95%（无冷凝）
? 电源：12VDC
? 耗电量：<10W
? 尺寸(长X宽X高)：156×137×140 mm
? 电机：进口电机
? 控制协议：PELCO-D，PELCO-P
? 遥控器：垂直控制距离10米左右(当配合视像跟踪型会议系统主控机使用时，由以下ACS102RF代替)
4．智能遥控器ACS102RF
?摄像机最高级别控制,任何时候均可全方位控制四台摄像机，完全代替云台控制器，掌握会场主动权。
?4个摄像机选择键，6个摄像机控制键（左、右、上、下、远、近），1个预置位保存键，1个麦克风与摄像机联动跟踪功能开关键（可一键锁定摄像机不联动或一键恢复联动跟踪功能）；
?快速设定麦克风ID地址，调整和保存联动预置位，当预置位偏离发言者时可快速调整摄像机位置；
?遥控距离：垂直控制距离50米；
5．扩展主机ACS200PW
列席单元数量超过60个时用
6．系统图
SUNTRON会议系统: ACS2028MA
ACS2028MA会议系统支持智能视像跟踪、讨论、表决，多项创新实用功能
|
|
|
|
|
|
|
|
一体化主控机
ACS2028MA
|
主席机
ACS1028C
|
代表机
ACS1028D
|
高速球
CAM-300PA/PB
|
智能摇控器
ACS102RF
|
管理软件
ACS-4.0
|
SUNTRON会议系统: ACS2068MA
SUNTRON会议系统：ACS2068MA
ACS2068MA 会议系统支持智能视像跟踪、讨论、表决、6通道同声传译，多项创新实用功能
|
|
|
|
|
|
一体化主控机ACS2068MA
|
译员机
ACS800TY
|
译员耳机
|
主席机/收听单元ACS1068C
|
代表机
/
收听单元
ACS1068D
|
|
|
|
|
|
|
列席收听耳机
|
高速摄像机
|
智能摇控器
ACS102RF
|
管理软件
ACS-4.0
|
管理电脑
|
二、系统功能特点
SUNTRON同传会议系统:ACS601
SUNTRON同传会议系统：ACS601
红外线语言分配系统的工作原理是利用红外线传输进行语言分配，它具有超强的保密性而备受推崇，是目前市场上无线同声传译系统中最先进的传输方式。适用于各种对保密要求高的小、中、大型会议室及室外场所。本系统可以同调制发射多达六种语种，与会人员只需配有一只轻巧的接收机，通过选择频道就可以收听发言内容。
1、系统构成设备功能概述
1．1 发射主机(ACS601M)
◆ 高度保密性,杜绝外来恶意干扰及偷听。
◆ 适用于小、中到大型国际会议厅或户外会场。
? ◆ 具有自动电平控制功能(ALC)。
? ◆ 超强抗干扰能力,不受灯光及无线通讯器材的干扰。
? ◆ 连接简单快捷,降低工程难度也减少工程费用 。
? ◆ 采用目前最先进的锁相环技术。
? ◆ 外观设计符合人体工程学,精巧流畅。
? ◆ 具有多组译音输出信道可作录音用。
? ◆ 具有多组语音输入信道,可同时调制发射多达6种语种。
? ◆ 主机独有的测试功能,可对应语种数量产生多种不同频率的声音,方便系统调试。
? ◆ 具有输入电平指示功能,可直接显示输入电平的大小。
? ◆ 可安装在标准19英寸机柜。
1．2 发射单元(ACS601H)
?
◆ 超强发射能力,距离可达30米(25W)及20米(15W)。
? ◆ 多路信道采用同一处发射单元。
? ◆ 具有多种发射功率(15W/25W)的机型,可根据会场面积选择配置。
? ◆ 可以固定安装(配置万向支架)或用三角支架安装。
? ◆ 半值发射角：±220。
1．3 译员单元（ACS601T）
?
◆ 全新数控化设计。
? ◆ 采用耳罩式耳机（ACS6E）监听发言。
? ◆ 具有个人音量调节及自动抑制啸叫功能。
? ◆ 具有同一通道互锁功能，确保通道与语种之间的一一对应。
? ◆ 具有消咳功能，当翻译人员咳嗽时，可防止咳嗽声传出。
? ◆ 当发言者发言速度过快时，可以按下请求按键（SLOW）要求发言者放缓讲话速度。
? ◆ 具有间接翻译开关（REPLAY）。当翻译人员听不懂发言者的语言时，可通过监听其它翻译人员的
译音再进行第二次翻译。
? ◆ 可配合连接红外线语言分配系统使用。
? ◆ 可让两位翻译人员轮流使用同一台翻译单元。
? ◆ 可同时进行12种语言同声传译功能（包括原声通道）。
1．4 接收单元ACS601R
? ◆ 轻巧的接收器,配合耳机使用,让使用者倍感轻松舒适。
? ◆ 6信道语言选择。
? ◆ 各信道收听互不相干扰,推钮式选台。
? ◆ 音量可自由调节大小。
? ◆ 操作简单,携带方便。
? ◆ 外观设计精巧流畅,符合人体工程学。
? ◆ 接收单元电源采用可充电电池,可连续工作长达40小时。
? ◆ 精美的吊带,可将接收机悬挂于胸前,也可放在上衣口袋。
? ◆ 在红外线发射的有效范围内,接收单元数量的增加不受限制。
? ◆ 不受会场座位限制,在信号发射范围内可任意走动。
1．5 充电箱
? ◆采用220V交流供电
? ◆可同时为24只接收单元充电
? ◆具有伸缩拉杆及滑轮方便移动
2．0 相关技术参数
红外线发射主机 |
发射单元（辐射板） |
收听单元 |
|||||
项目 |
参数 |
项目 |
参数 |
项目 |
参数 |
||
| 调制方式 | FM/超外差PLL | 频率范围 | 2.0~6.0 MHz | 调制方式 | FM/超外差PLL | ||
| 载波频率 | 2.0~6.0MHz | 红外辐射功率 | 15W/25W | 载波频率 | 2.0~6.0MHz | ||
| 音频频响 | 100~14KHz | 半值发射角 | ±22? | 音频频响 | 100~14KHz | ||
| 预加重 | 75uS | 射频输出阻抗 | 50 Ohm | 去加重 | 75uS | ||
| 最大频偏 | ±7.5 KHz | 射频输入 | 100-2000mV | 最大频偏 | ±7.5 KHz | ||
| 失真 | <0.5% | 增益控制 | AGC | 失真 | <1 % | ||
| 信道串扰 | >70dB | 待机功耗 | 8W | 信噪比 | >55dB | ||
| RF输出电平 | 700mV | 功耗 | 55W | 工作电压 | 2.3V-3.6V | ||
| RF输出阻抗 | 50 Ohm | 电源 | 110V/220V AC | 耗电量 | 50mW | ||
| 输入阻抗 | 18KOhm | 尺寸 | 211×450×82mm | 尺寸WxHxD | |||
| 最大输入电平 | 7.5V | 重量 | 3.8Kg | 重量 | |||
| AGC范围 | 30dB | 颜色 | 颜色 | ||||
| 信噪比 | >75dB | 功率调节 | 50% /100 % | 指示/显示 | |||
| 译员台接口 | DB2(FEMALE) | 工作温度 | 0?C~40?C | 符合标准 | |||
| 音频输入 | RCA非平衡×6 | 同步开关机能 | 有 | 频率稳定度 | 10PPM | ||
| 音频输出 | RCA非平衡×6 | 温控自动功率调节 | 有 | ||||
| 射频输入/输出 | 射频输出BNC 插头×2 | 辐射距离 | >40M/8CH | ||||
| 工作电压 | AC110-240 | ||||||
| 耗电量 | 40W | ||||||
| 尺寸WxHxD | |||||||
| 重量 | |||||||
| 颜色 | |||||||
| 指示/显示 | 信道电平指示 | ||||||
| 符合标准 | |||||||
| 频率稳定度 | 10PPM | ||||||
3．发射单元安装说明
红外线是一种具有方向性的不可见光线,接收单元的接收器正对着发射单元时的灵敏度是最好的。接收单元的接收角度为水平和垂直±45?（如图1），在这个范围内的信号接收方向性是最好的。
红外发射信号是一种不可见光线，它可以通过直接或/和反射将信号传送到接收单元（如图2），因此安装发射单元，应将这个因素考虑在内。接收单元通过直接接收信号当然是最好的，但反射过来的信号也能改进信号的效果。在大型的会场中，前排座位听众的身体会将后排接收单元的信号遮挡住，影响接收效果，所以发射单元安装的高一些。可根据实际情况选用壁挂或支架。
4．工程配置：
|
名称
|
型号
|
数量
|
备注
|
|
红外发射主机
|
ACS600M
|
台
|
|
|
会议发言系统
|
主机+主席+代表
|
/
|
按需要配置
|
|
发射单元(辐射板)
|
ACS600H
|
台
|
|
|
译员机
|
ACS600T
|
只
|
|
|
接收单元
|
ACS600R
|
只
|
|
|
翻译员耳机
|
ACS6E
|
只
|
|
|
单挂式耳机
|
ACS2E
|
只
|
明基投影机
坚果投影机
科视投影机
极米投影机
SONNOC投影机
宝视来投影机
视美乐投影机
WAP手机版
建议反馈
官方微博
微信扫一扫
PjTime
