CREATOR快捷产品在中国农业银行双鸭山支行的应用

来源：投影时代　更新日期：2009-03-11 作者：佚名

年度商显市场最大的看点何在投影行业十大猜想 2023年度评选盛典获奖揭晓

在国内，对于中央控制系统集成领域还处于刚刚起步阶段，和世界上发达国家的技术还存在一定的差距，但这种差距只是时间的问题，因为我们正在经历着一场革命，一场中央控制系统集成的风暴，它正以一种势不可挡的态势在国内各大企事业机关席卷……

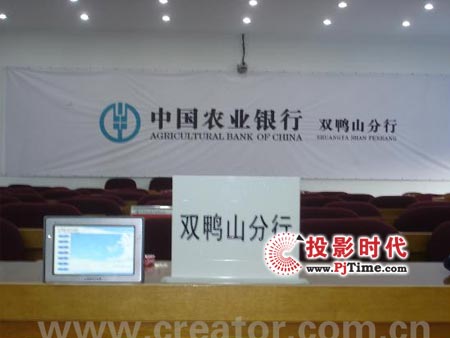

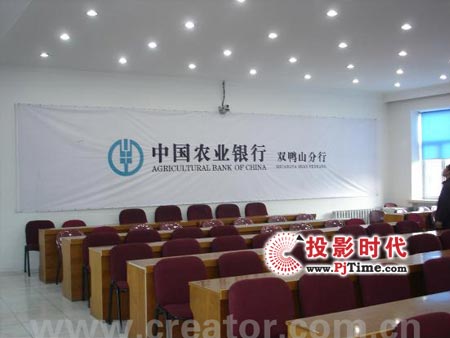

随着时代科技的进步，两地的距离早已不能阻挡人与人之间的相互沟通。在中国农业银行黑龙江省分行双鸭山支行的6楼会议大厅中CREATOR快捷中央控制系统的成功应用，使双鸭山支行足不出户，便可以进行远程视频会议，这不仅仅节省了宝贵的时间，也可以在物力、人力和财力上减少不必要的支出。由于此会议室采用CREATOR快捷系列中央控制系统产品，加上视频会议终端，形成了完美的远程视频中央控制系统，我们只需要用手在触摸屏上轻轻的选择所需要的界面就可以对几乎所有的设备进行控制，其中包括投影机、摄像机、会议终端、信号切换、音量调节、DVD等一系列的相关设备。大大提高了我们在进行会议时的工作效率，也简化了复杂的操作流程，使之更能叫一般人接受和掌握。这样看来，一套完整的拥有优美音质、清晰图像以及强大语音视频会议中央集成控制系统就摆在我们面前了。

这样的功能和设备的配置，都是根据工程的需求和实际的工程经验等多方面因素形成的一套完整的控制系统。大体上我们可以将此套系统分为几个子系统。

■ 终端显示系统
■ A 系统
■ 多媒体中央控制系统
■ 扩音、音响系统
■ 模式预存切换系统
■ 会议终端系统

本系统只要是使用CREATOR快捷产品的ST-7600C无线画中画触摸屏作为唯一的控制终端，配合CREATOR快捷产品的CR-PGMII可编程中央控制主机作为整个会议系统的核心，使用CREATOR快捷产品的VGA0404和AV0404矩阵切换器进行音视频和电脑信号的切换，采用摄像机作为画面的采集，使用投影机和液晶电视作为显示终端，作为视频会议终端来进行远程视频会议。

系统总体设计施工原则

（1）先进性

系统设计要采用先进的概念、技术和方法，不但能反映当今的先进水平，而且具有发展潜力，能保证在未来若干年内占主导地位，并能顺利地过渡到下一代技术。

（2）开放性

为了满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性。所谓的“开放性”，也就是在遵循统一的国际标准或工业标准的前提下，允许用不同厂商的产品相互兼容，这种兼容包括整个系统及其组成部件。

（3）可靠性和稳定性

在考虑技术先进性和开放性的同时，还应该从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性。

（4）安全性和保密性

作为国家重要的金融机构，难免会涉及到一些重要的信息，所以在会议过程中，采取有效的安全和保密措施是十分必要的。

（5）可扩展性、易维护性和经济性

要适应系统的变化，必须充分考虑以最简单的方法、最低的投资，实现系统的扩展和维护；同时充分利用现有的设备，节约用户投资。

各系统分析：

1、终端显示系统

这个系统的终端显示包括两个部分，投影机和液晶电视。

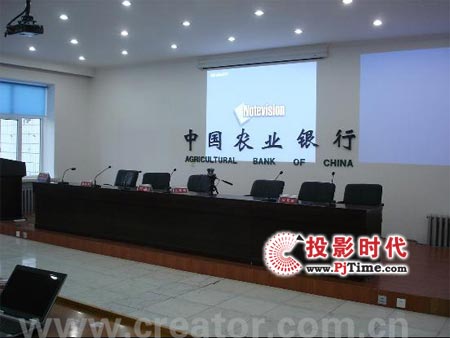

投影机作为主要显示终端，可以将S-Video、复合视频、VGA信号等显示到大屏幕上。并且通过触摸屏对其开关机、视频信号和电脑信号的有效切换来实现无线控制功能。液晶电视是作为辅助显示终端出现的，通常显示本地的信号图像。

2、A/V 系统

A 系统由计算机、摄像机、DVD、调音台、话筒、MD机、音箱等等A 设备构成。它完成对各种图文信息的播放功能，实现现场音频系统配合大屏幕投影系统提供优质的视听效果。并且通过数字录像机，能够将整个过程记录在录像机中，便于以后的查询、回顾等。

通过CR-PGMII中控主机的RS232串口，控制视频矩阵的切换，选择所需图像输出到投影机。通过控制主机的红外控制口和红外发射棒，控制DVD等红外设备的所有动作，如播放、暂停、停止等功能，并且可以自动将DVD的图像切换到投影机，投影仪自动选择视频输入，自动将DVD的声音切换到功放。通过音量控制器，控制功放输出音量的大小。

3.多媒体中央控制系统

中央控制系统是多功能会议系统的神经中枢，集成各种控制接口，如通过红外控制录音机、DVD、录像机等多媒体设备；通过串行接口控制投影机、音视频切换矩阵等设备。

采用技术成熟、功能齐全、用途广泛的CREATOR快捷 CR-PGMII中央控制主机，操作简单、可靠性高，更加智能化。内置超大内存，可高速运算复杂的逻辑指令，强大的内置可编程接口，使CR-PGMII可以控制几乎所有的外设设备（包括第三方）。可实现一键发双代码等红外逻辑控制。支持3路CR-NET控制总线，可以扩充达256个网络设备。能够很方便的管理所有设备的输入/输出，配合CREATOR快捷 ST-7600C触摸屏可以做到信号先预览，再送大屏幕输出，对系统的操控变得更加简单容易。

4.扩声、音响系统

本次项目的音响系统适用于视频会议室、新闻中心会议室、多功能报告厅等。在相关区域安装鹅颈话筒、无线手持话筒和无线领夹话筒以满足会议、演讲、讨论等要求，配合调音台、均衡器，防止啸叫，满足音响和扩音的功能。有关音频信号可通过调音台输出供音箱播放，同时视频信号输出至投影机播放。系统可播放DVD、CD、VCD、电视节目、电台广播等音视频信号。

5.会议终端控制系统

本次视频会议采用的是先进的会议终端来作为远程视频会议的核心部分。

6.模式预存切换系统

由于采用CREATOR快捷系列矩阵，基于其强大的通道切换和模式预存功能，在这个视频会议之中就根据客户的要求，预存了几种开会模式，以便日后开会的简约化。
