Zhaoke（兆科）VGA分配器将来自一个信号源的视频信号分配成两个或多个信号。高分辨率视频分配放大器的一个常见应用就是，在接收来自一个计算机视频端口的信号后将其放大，并在保持原有信号质量的情况下将其分配到两个或多个高分辨率数据显示设备。
以Zhaoke（兆科）SD－4G 4路计算机信号分配器为例

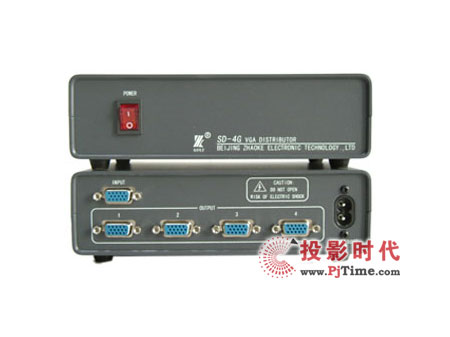

SD－4G 4路计算机信号分配器
【产品介绍】
Zhaoke（兆科）SD-4G计算机信号HD15（VGA）接口分配品，输入为1路HD15（VGA）接口，输出为4路，可将1路计算机信号分配为4路，供给显示器或188bet注册官网 设备。可兼容VAG、SVGA、XGA、SXGA、UXGA信号模式。内置高带宽放大器，使信号分配无失真，无衰减。其输入端可与计算机显卡或其他信号源良好匹配，输出端可与线路匹配连接。
【技术指标】
输入接口 --------------------------------1路HD15（VGA）
输出接口 --------------------------------4路HD15（VGA）
RGB模拟通道
带 宽 --------------------------------350 MHZ
输入电平 --------------------------------0.7Vp-p
输入阻抗 --------------------------------75 Ω
输出阻抗 --------------------------------75 Ω
RGB 增益 -------------------------------0 db
行场同步通道
输入电平 --------------------------------TTL
输出电平 --------------------------------TTL
输入阻抗 --------------------------------10K Ω
输出阻抗 --------------------------------75 Ω
输出极性 --------------------------------跟随输入
电 源 ---------------------------------交流85-265V自适应
封装尺寸------------------------------- 180×50×135 mm ( W × H × D )
【连接示意图】
