看图学技巧系列家庭影院应该怎样布线?

电视的布线

来源：PCONLINE　更新日期：2008-06-10 作者：冬陵令

2023年度评选盛典获奖揭晓 Infocomm China 深入报道投影行业年度总结

内容导航： 分页浏览| 全文浏览

　　（2）视频器材分析及布线策略之松下TH-42PV70C等离子

松下TH-42PV70C等离子的布线

　　刘先生除了拥有三菱LVP-HC4900投影机之外，还拥有松下TH-42PV70C等离子。由于等离子电视重量轻、厚度薄，可以进行壁挂式安装或嵌入墙体安装。但是由于等离子发热量大，要求散热条件高，如果不留给足够散热空间，很容易导致电视因温度过高而产生毁损。因此消费者购买等离子电视一定要请专业人士安装，如果是壁挂式安装，装修时，一定要注意把挂钩做长一些，使电视机离墙壁有10公分以上的距离，以保证通风散热；如果是嵌入墙体安装，则在装修前要在电视机背后留有通风道，而且通风道不能封闭。同时电视背景墙一定要多设几个插座，以备需要。

松下TH-42PV70C等离子的布线

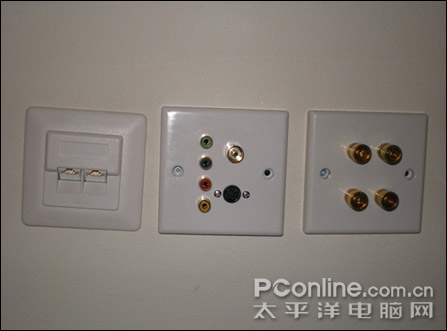

　　而松下TH-42PV70C采用了1.3版HDMI接口，同时还具有复合视频信号输入，S-Video输入，音频输入，电脑输入，分量视频信号输入，音频输入，监视器输出，音频输出等。但是预埋线的选择和投影机就不一样了，因为电视机一般离音源、功放比较近，故此直接走明线即可。需要入墙的一般是电源线和有线电视线，另外还有网线。

松下TH-42PV70C等离子的布线5
松下TH-42PV70C等离子的布线

松下TH-42PV70C等离子的布线6
松下TH-42PV70C等离子的布线

　　幸好刘先生在早期装修的时候做的是夹壁墙，在墙上开槽埋线比较容易点。布线时要用暗管敷设，导线在管内不应有接头和扭结。不能把电线直接埋入抹灰层内，因为这样不仅不利于以后线路的更换，而且也很不安全。而如果是在钢筋混凝土的墙上开槽，应采用云石机进行切割，不宜使用电锤。电锤容易把埋线槽周围的墙体松动，破坏墙体结构。开关和插座的安装位置和数量，是布线时也应慎重考虑的，而且插座距地0.3米为宜。
