翻身做主大揭秘 穷哥DIY投影机实录

来源:投影时代 更新日期:2008-04-01 作者:佚名

为啥子要DIY投影机

首先申明这里既没有人“中毒”根本没有人“放毒”:完全本着和平利用人类非物质文化遗产的精神,穷人们选择了DIY投影。DIY投影机不侵犯任何专利权,也不构成剽窃,更与猖獗,但是深受网友尊敬的盗版事业毫无关系。

当然,选择DIY投影机的另一个重要原因除了保护日本企业的专利权不被我国国民使用,以及共享人类非物质文化遗产外,主要还包括目前的个人家庭预算紧张的问题。

为啥子要DIY投影机

为啥子要DIY投影机

其实,本来也想哈日一次的,但是没有人给咱们机会,那么也就没有必要用自己的热FACE去贴别人的冷臀部了。那些稍微性能好一些的家用投影,哪怕是720p分辨率的价格也都在万元以上——咱要袋子里可没有这么多闲钱啊!

而自己DIY投影机的成本则要低很多,三四千块钱足够用了,而且还能成为向朋友炫耀的杰作。

不过,要论效果,自己DIY的倒是很难达到专业水准:什么亮度啊、画面锐利度、对比度、以及均匀度都会差一些。但是本着够用就好的原则,看看大片还是没有什么问题的哦。

自制投影机的另一个大问题是调教。好多人反映自己的DIY产品色彩表现差距很大,其实很可能是大家没有把效果调整到最佳的状态,而不是整套设备不行。当然有的时候也与设备的品质有关系。

DIY投影机基本原理解释

为什么DIY玩家都是第一次玩,成功率几乎100%呢?原因很简单,那就是投影机的原理本来就很简单——制作过程几乎不决定成败,而仅仅与最终的效果有关系。如果要对制作人有什么要求,那就是善于动手,而且分得清上下左右就好了。

自制投影机工作原理

自制投影机工作原理

DIY工作最主要的包括四步:光源、散热、显示屏幕和光学部分。

  其中复杂的是光学系统,他必须把点光源汇聚再变成平行光(灯泡光源是点光源)。然后光线透射过拆了背光的液晶显示器的面板,再有光学系统汇聚至镜头,投射到墙上。

说的明白点就和幻灯机差不多:幻灯机放胶片就可以看到墙上的图像,现在把胶片换成一个无背光的液晶屏幕,屏上的东西就跑到墙上去了。

哦对了,当然还需要把图像信号输出到液晶屏幕上,所以拆解液晶显示器的时候,驱动和解码部分,甚至接口要保留完整哦。通常选择的显示器要求分辨率越高越好,面积越小越好。而且拆的时候除了背光其它要完好!

DIY投影机哪里放,做个箱子先

虽然搞到的是个14.1英寸的屏幕,但是个子还是比人家工厂里的0.7英寸芯片大多了,——这也有很好的优势,开口率高!不过,这大家伙总要有个地方放,所以做一个箱子是少不了的活计了。

本来想学老外用铁箱子,但是金属箱子不容易做……悄悄人家这个电源盒子,可真装不下咱们的14.1英寸的屏幕

DIY投影机哪里放,做个箱子先

后来想换成木头的箱子,但是还是感觉不容易做——本人比较懒,所以,目前就决定采用纸箱子了。

14.1英寸的屏幕

14.1英寸的屏幕

光学系统也需要支架

光学系统很重要,支架随便教材用泡沫了——虽然不结实但是处理起来绝对顶呱呱的方便!

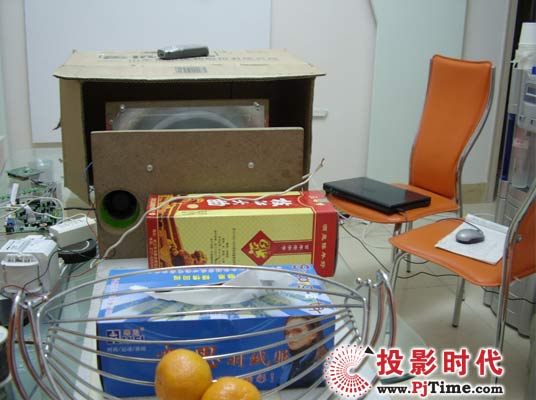

当然,散热通风对纸箱子格外重要:我可不希望着火啊!所以风扇先行随箱子奉上了!

镜头和电源线的布线也需要现行完成。这里面必须计算清楚透镜等光学设备的焦距,从而保证优秀的聚焦,以及很好的消除投影画面边缘的暗角。这很重要哦!

DIY投影机光学系统也需要支架

DIY投影机光学系统也需要支架

DIY投影机光学系统也需要支架

DIY心脏一灯室的秘密

DIY投影机心脏一灯室的秘密

灯泡怎么放可是DIY成功的重中之重!

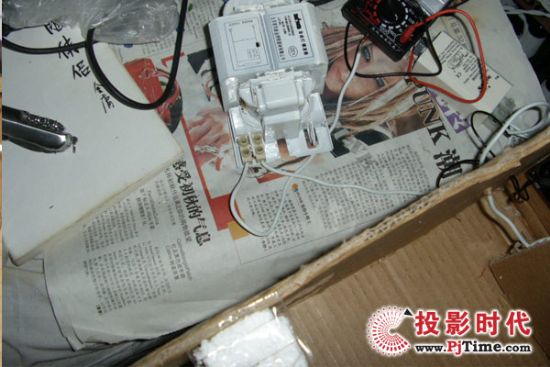

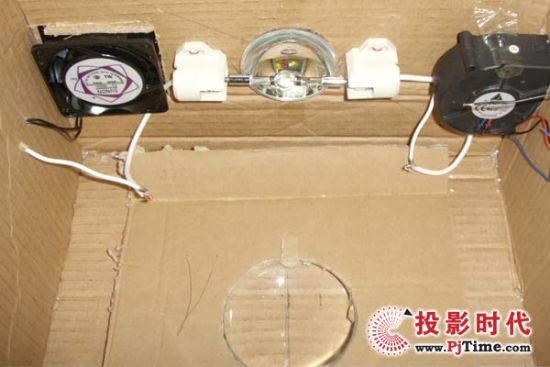

金属盒、电源、透镜(起到生成平行光作用),以及宝贵的灯泡!当然不是什么高档灯泡,不过凑活着用吧!毕竟包这个行当就是为了省钱啊。

同时,散热问题也要同期解决,我这个抽风机可是不简单的哦。

DIY投影机心脏一灯室的秘密

DIY投影机心脏一灯室的秘密

DIY投影机心脏一灯室的秘密

DIY投影机心脏一灯室的秘密

拆解液晶做“芯片”

DIY投影机

拆解液晶显示器做芯片可是关键步骤:大家必须小心,别光源不要了可以直接扔掉,但是其它部分要玩好,尤其是接线哦。

DIY投影机拆解液晶做“芯片”

DIY投影机拆解液晶做“芯片”

给芯片做一个支架

DIY投影机

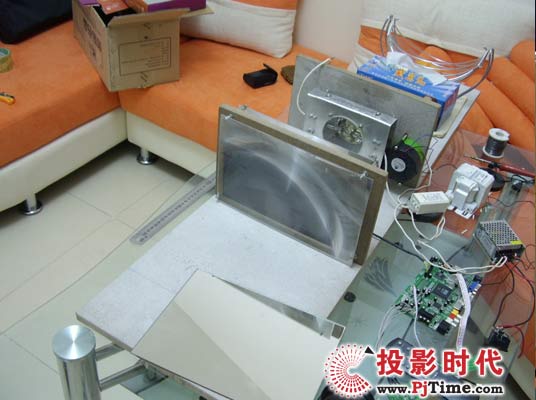

其实这真的很简单,不信大伙看看:只不过是用一块纸浆板把液晶面板固定起来,这样才能保证投影机的光路正常工作。其中的要点是小心屏幕,以及屏幕的驱动电路不要碰坏了。

DIY投影机给芯片做一个支架

DIY投影机给芯片做一个支架

DIY投影机给芯片做一个支架

基本完工初具雏形

DIY投影机

终于接近完工:其实已经完工,就是没有经过检验而已啊,所以……还要保守一些啊

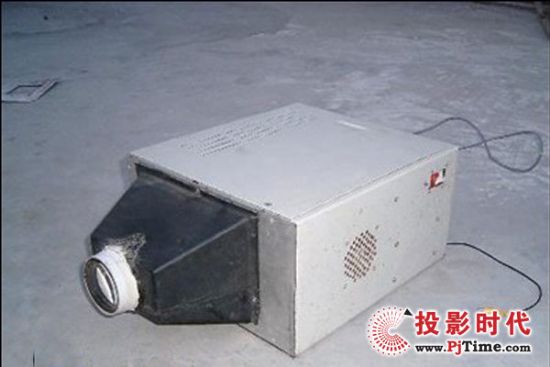

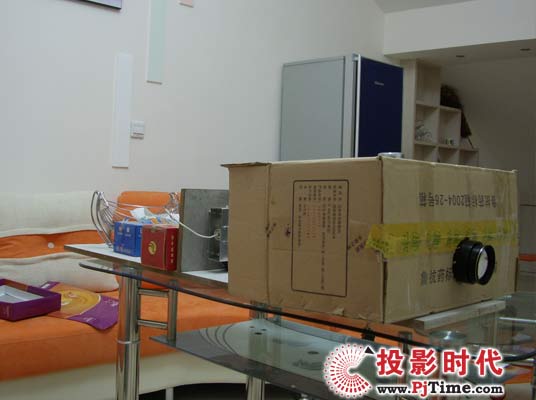

可以看到自制投影机从光源到镜头的完整光路,然后,盖上盖子就成了我的家庭影院了。

DIY投影机基本完工初具雏形

DIY投影机基本完工初具雏形

DIY投影机基本完工初具雏形

开机啦!星光四射

DIY投影机

接通电源,灯亮了:基本成功,接下来就看自制投影机的画面如何了!

DIY投影机开机啦!星光四射

DIY投影机开机啦!星光四射

DIY投影机开机啦!星光四射

DIY投影机开机啦!星光四射

出了一点点小问题

DIY投影机

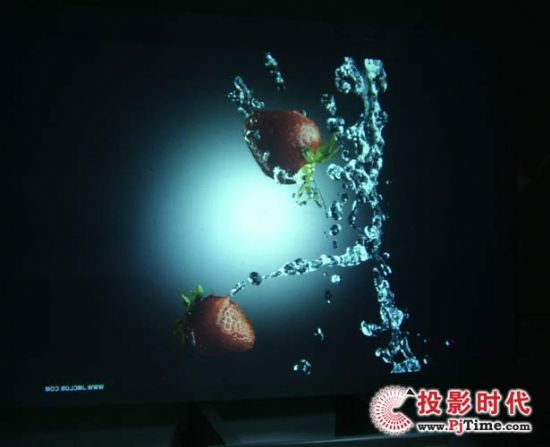

第一次开机,一切正常,除了画面:咦怎么回事,原来是投影机的光路没有计算好,光源芯片距离太近了!调整一下,四周的暗角已经明显没有了。

DIY投影机出了一点点小问题

看看亮度和对比度效果吧

DIY投影机

最开始已经说过了,别对亮度报什么希望,不过如果有好的灯泡,那就不一样了。大火比较一下开灯和关灯条件下的画面吧。

对比度方面与面板有很大关系,不过自认这个还好了啊。白色部分非常优秀,而黑色部分也能到10%左右,自己非常满足了。

DIY投影机看看亮度和对比度效果吧

DIY投影机看看亮度和对比度效果吧

DIY投影机看看亮度和对比度效果吧

大上美图,大家看

DIY投影机

DIY投影机大上美图,大家看

DIY投影机大上美图,大家看

DIY投影机大上美图,大家看

DIY投影机大上美图,大家看

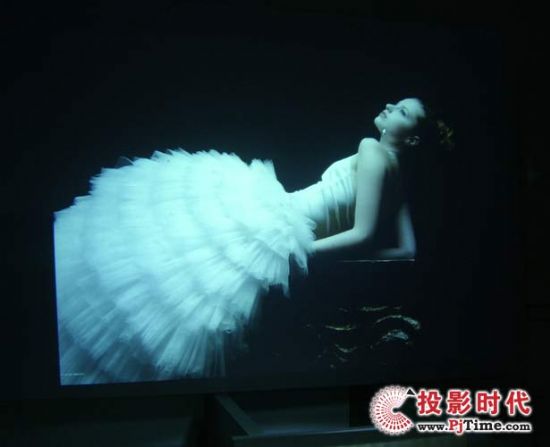

自制DIY投影机游戏的画面

这个大屏幕玩游戏可比原来的14.1英寸爽多了,投影机就是投影机,哪怕再简陋也是投影机啊

自制DIY投影机游戏的画面

自制DIY投影机游戏的画面

自制DIY投影机游戏的画面

自制DIY投影机游戏的画面

DIY投影机HDTV 720P 三星演示片

高清就是高清,效果不一般啊

DIY投影机HDTV 720P 三星演示片

DIY投影机HDTV 720P 三星演示片

DIY投影机HDTV 720P 三星演示片

DIY投影机HDTV 720P 三星演示片

DIY投影机HDTV 720P 三星演示片

DIY投影机HDTV 720P 三星演示片

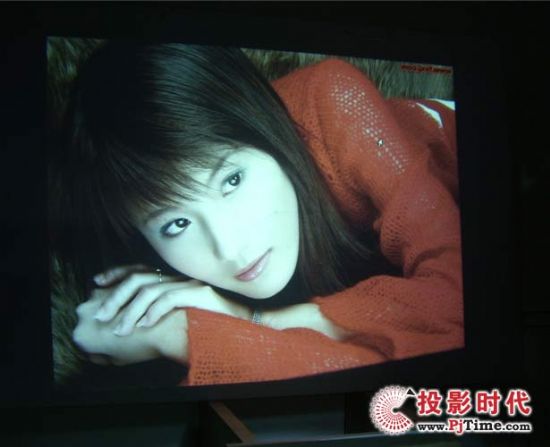

DIY投影机电影的效果

DVD电影效果自然没有高清演示片好,不过也很不错,毕竟屏幕大了、画面也大了、场景感显著增加了——这就是投影机的饿好处!

DIY投影机电影的效果

DIY投影机电影的效果

DIY投影机电影的效果

DIY投影机TV电视投影效果图

DIY投影机TV电视投影效果图

DIY投影机TV电视投影效果图

最后秀秀我的家庭影院全景

DIY投影机

因为灯泡的亮度还是没有达到最理想,目前依然打算搞个高增益的幕来弥补

DIY投影机最后秀秀我的家庭影院全景

DIY投影机最后秀秀我的家庭影院全景

DIY投影机最后秀秀我的家庭影院全景
