山东金达莱 VGA网线长距离传输器

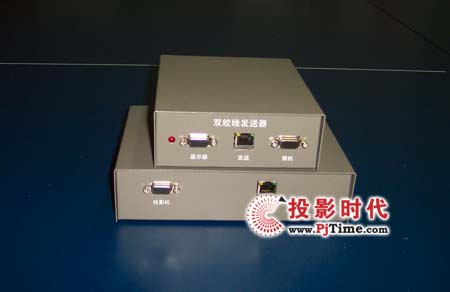

    山东金达莱VGA网线长距离传输器 用于VGA信号的长距离传输，最长可达300米，传输介质采用网线。产品共分为两个部分，发送端模块和接收端模块（如图1、2）。发送端VGA信号的输入采用标准VGA口，输出采用RJ45接口；接收端信号的输入采用RJ45接口，输出采用标准VGA口。

     VGA信号由发送端模块“微机”端输入，再由“发送”端网线输出，至接收端模块的“接收”端口，再由“投影仪”端输出。发送端模块的“显示器”端接就近显示器，便于时事监测。

    “延时选择”按钮用于选择所要调节的信号，分为R（红色）、G（绿色）、B（蓝色）三个信号，三个LED灯分别表示“选择”选中的相应信号，所选中信号的LED灯会变亮；“延时加”和“延时减”按钮用于对所选信号的延时调整，每按一下延时增加或减小2ns，最大可设延时时间为62ns，选中信号的相应延迟时间会显示在数码管上；“均衡调节”调节器可以调节信号的增益，以实现不同距离传输需要。

线长（米）	V_Contrl(伏)	R（伏）	G（伏）	B（伏）	R_d(ms)	G_d(ms)	B_d(ms)
100	0.4	0.4	0.46	0.6	30	8	16
200	0.4	0.4	0.46	0.6	62	32	54
300	1.1	0.76	0.49	0.8	62	0	50

调整区参数（参考值）

注：1 R_d、G_d、B_d分别为红、绿、蓝延时调节参数。

    2参数仅供参考，具体应用适现场情况适当调节。

    3200米以上距离的传输需专业人员打开机盖后调节，请慎重！
