自制投影机所使用的零部件介绍
你还在眼馋那些有着高清晰度的投影机么？其实我也一样!我们并非因为它的昂贵而感到心虚，而是我们知道我们要的是什么。今天我们会从做显示器开始手把手的教你DIY一台投影机！千万不能错过啊！
 |
这是我们DIY投影机主体部分的设计图。中间为LCD（液晶显示器），LCD两侧的红线分别代表两片菲涅耳透镜。显示器左侧圆柱形的是充当光源的400瓦的金属卤化物灯泡，灯泡后的弧形代表反射镜。显示器左侧的正方形为投影机的镜头。红色的箭头代表光的走向。
ＤＩＹ一台投影机并不是什么新想法，做起来也并不困难。只要把电脑上的液晶显示器拆下来，在它后面放上一台很亮很亮的灯，再运用些光学技术就可以啦！你可能会问：“那真是台投影机么？”你也可能会疑惑为什么为省下几千块钱去自己做投影机呢。因为很多人并不相信论坛里的话，那么今天我们就按照论坛里的方法做给你看！
论坛上对如何自制一台投影机已经有了很详尽的描述，在这里我们将给您做一个简单的翻译，帮你做一台便宜又实惠的DIY投影机。设计上是非常简单的：以灯为光源去反射显示器，在显示器后与光源正相对的位置放置一面菲涅耳透镜以便能够最大限度的穿过显示器，而另一面菲涅耳透镜的作用是将光汇聚到反射镜上。
 |
| “Pro”反射镜，放置于光源后 |
液晶显示器是我们这台投影机成功与否的关键。现在的液晶显示器便宜了很多性能也不错，而且对比度也有了很大的提升。对我们而言选择一个易于拆解的显示器是非常重要的。显示器的大小很关键，因为其型号大小会直接影响到镜片的大小和我们将要做的外部轮廓的大小。今天我选择的是三星940MW-SV是一个有着 19英寸，8ms的宽屏显示器。它有着700：1的对比度和0.294mm像素。这款显示器的Native Resolution是1440×900，有着16:9的宽屏显示器并采了用720线逐行扫描格式（720P）。其良好的性能可以帮助我们很好的完成今天的任务。更为重要的是我们的这个显示器几乎可以接收到任何的输入数据。
 |
| 三星940MW-SV显示器，这台DIY投影机的重要组成部分 |
我们的投影机还需要个可以兼容DVI(支持HDCP),VGA,S-Video格式的转换器，最好还可以和大多数硬盘相匹配。我们本想DIY一个视频模式转换器，但却没有办法把外界的信息传到pc的硬盘中去，所以我们用HD TIVO来代替。
 |
| 连接在显示器上的数据输入线，请注意相应的位置 |
自制投影机所使用的光源
为最大限度的增加屏幕的亮度我们在灯泡后放置一个反射镜，我们今天使用的是这个来自lumenlab的反射镜，它有一层两色性物质构成的涂层，不仅可反射可见光还能使红外线通过。
我们所使用的光源是个400瓦的金属卤化物灯泡，在任何一家五金店里你都能买到，灯光的颜色最好接近日光，即灯泡的色温为6500K而今天我们所用的这种金卤灯泡比普通灯泡要大将近一倍（是普通灯泡的193%）。
 |

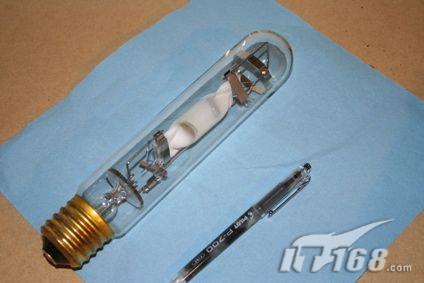

| 金属卤化物灯泡（400瓦6500K），大小是普通灯泡的1.93倍 |
使用这种灯泡，我们还需要一个镇流器。如果用线圈做镇流器价格上可能会便宜很多但会产生嗡嗡的噪声影响到你观赏时的好心情。为了让你有个良好的欣赏环境，我们选择了相对贵一些的电子镇流器，它不仅不会产生噪声还可以更好的保护灯泡，如果买不到你可以试着从网上订购一个！为了固定我们那个超大的灯泡，我们还需要一个大型的陶瓷灯泡头。
 |

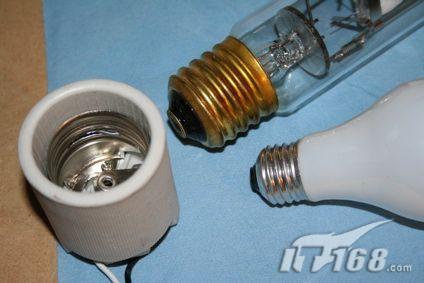

| 大号的陶瓷灯泡头 |
 |

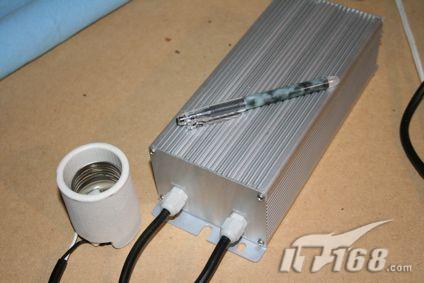

| 电子镇流器 （400瓦） |
自制投影机过程及测试效果
 |
| 再来看一下设计图 |
再回来看看我们的设计图吧，像三明治一样，液晶显示器被两片菲涅耳透镜夹在中间，所以菲涅耳透镜至少要和显示器一样大，我们找到了一个也是唯一一个足够大的菲涅耳镜片，而投影机的镜头须与和其处于显示器同一侧的菲涅耳透镜相称。由于我们所需镜头镜片较难配备我们直接从网上订购了一套适合我们这台DIY投影机的“Pro’牌镜片组合，这套组合中包括了我们所需要的两片菲涅耳透镜和投影机镜头。
 |

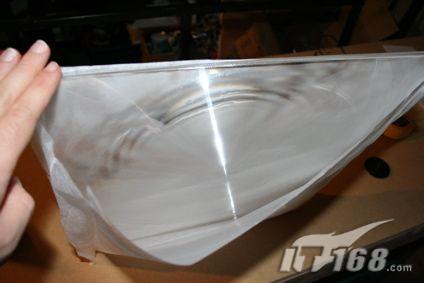

| 菲涅耳透镜两片 |
现在我们已经基本完成了这个投影机是时候来看看他的效果啦！如果你在windows下进行的话千万记得如果你用的是宽屏显示器，最好使其形成一条对角线；如果你用的是OS系统你需要到网站去下载“php version”，以便更好的运行。
由于网站缺货我们所需的镜头一星期后才能到货，我们今天将会用Pro的另一种镜头来代替，这个镜头要比我们刚才推荐的那个贵上三倍，但如果你和我们一样用了一个超大号的显示器你最好还是用这个镜头！
 |
| 投影机的镜头（Pro），直径约为5厘米 |
OK！我们开始测试这台DIY投影机。网上也有一些对这台DIY投影机性能的预计（因为我们采用的是论坛里提供的方法），但那些都是通过对数据的计算而产生的猜测，今天就让我们来亲自测试一下吧！从画面质量的角度来看我们这台投影机表现得相当出色，数字信号产生的高质量画面并不输给市面上一些口碑不错投影机，这恐怕就要归功于TIVO所产生的效果了吧！
制作成本计算
为了更好的获取信号我们我们给它再插上两根电缆，一根25英尺的HDMI toDVI-D连在 TIVO上，还有一根同样为25英尺的SVGA电缆来连接我们HTPC。不用担心我们的成本问题，因为现在的HDMI DIV电缆并不算贵。
 |
| HDMI DIV电缆和SVGA电缆（均为25英尺长），分别连在HD-TIVO和 HTPC上 |
 |

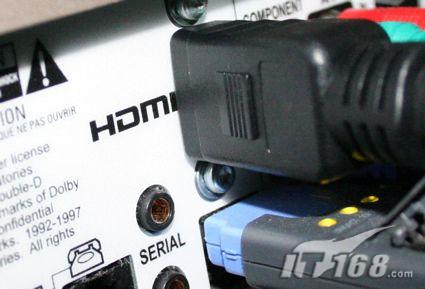

| HDMI的连接端口 |
现在我们把所有的零部件加起来算算总成本：
三星940MW-SV 330元
Pro透镜一套 199元
Pro反射镜 15元
陶瓷灯泡头 10元
400瓦6500K金卤灯泡 50元
400瓦电子镇流器 99元
25英尺HDMI DIV电缆37元
25英尺SVGA电缆 8元
总计748（美元），当然我们现在还缺少像外框，冷却风扇等一些小部件。
就成本而言，自己DIY 投影机是非常划算的。一台商用投影灯的更换成本在300元左右但仅仅能够使用几千小时，而我们的投影灯仅50元却能使用近10000小时。你如果自己做一台投影机你的投入可能远远小于我们：背光差一些的显示器很便宜，如果匹配一个小的显示器那么透镜的价格也会降很多，大概只要60元。你也可以试着从二手店里卖些东西，这样可以大大的降低成本，不过就得多花些时间在它们身上了。
那么下面就请你自己把外框风扇那些小物件配齐，然后亲自享受DIY投影机给你带来的无穷乐趣吧！
