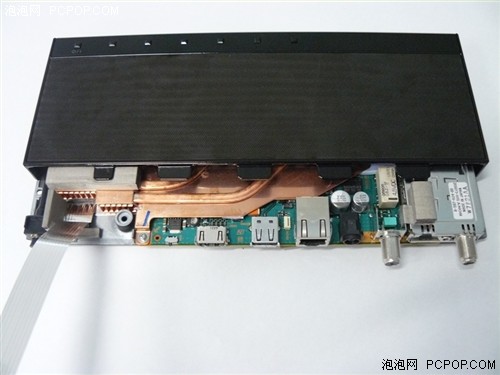

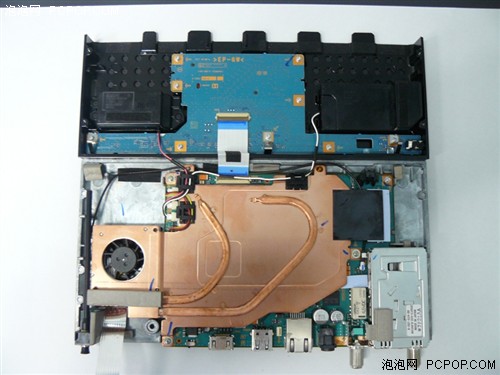

硕大的铜质散热片、由热管连接不同的芯片。最后热量通过风扇带出机器外部。不知道下面都隐含了什么样的芯片，要用到如此巨大的散热系统。
由于XEL-1底座的体积过于小巧，因此采用如此强大的散热系统也就可以理解了。取下散热片后，发现每个芯片上都贴了导热介质，以便芯片和散热片紧密的结合。
在取下贴在主板正面的散热薄膜后，可以看到图像处理芯片和电源电路等元器件，犹如“黑石子”一般密不透风地安装在一起。从部件排列得如此紧密来看，不难理解主板上部配置的散热单元为何如此之大。

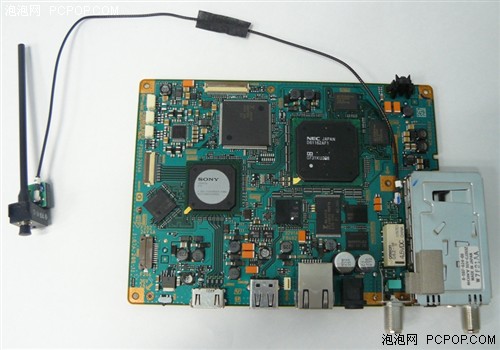

主板正面安装了两个大型的集成电路芯片。分别是NEC电子的“D61162AF1”和索尼的“CXD9903GG”。D61162AF1标有美国杜比实验室（Dolby Laboratories）的标志。可见该芯片集成了现有微波数字电视使用的MPEG-2数据的解码及音频数据的处理电路功能 而SONY的CXD9903GG芯片连接了向D61162AF1及显示部分传输信号使用的连接器以及HDMI连接器。应该是对输入数据进行图像处理的处理器。
主板背面是其他辅助芯片。其中有一个是带有“螃蟹”LOGO的台湾瑞昱半导体的以太网控制器LSI“RTL8110SCL，这个应该有很多人都比较熟悉了。

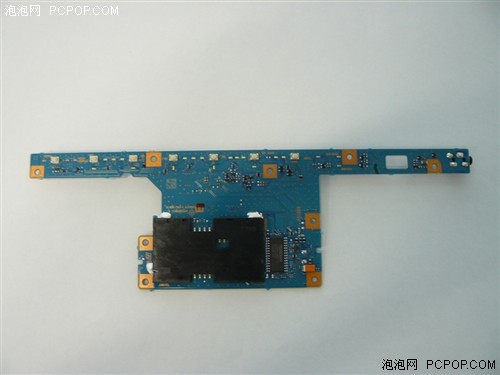

用于读取B-CAS卡的电路部分。

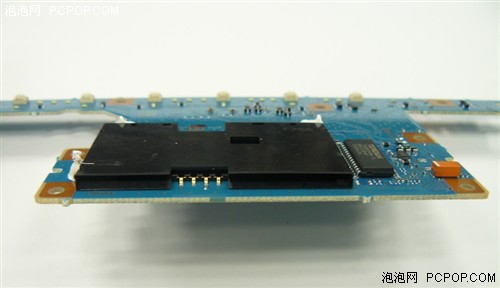

换个角度看看，整体厚度只有3.5毫米，也只有普通型号一半的厚度。接下来再看看以太网卡的部分吧，目前国内带以太网卡的电视几乎没有，而在日本却是比较普及的一个配置，用户可以享受到丰富的VOD服务。而这主要得益于电信运营商和内容服务商的支持。

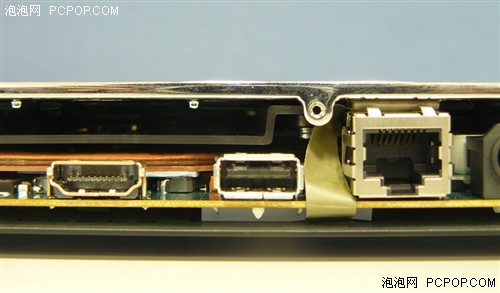

网卡接口的连接方法也非常有趣。首先，以太网接口除下侧外，上侧也接地。一般都是只有下侧部分接地，而这次可能是考虑到只有下侧接地还不够充分。

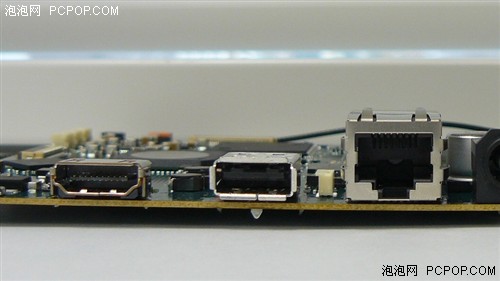

HDMI接口和USB接口采用DIP（端子插入电路板）型封装，而以太网接口则为表面封装（SMD）型。使用SMD型时，多采用从上侧支撑端子的结构。这是因为端子插拔时会产生机械应力，所以进行了加强。但此次没有从以太网接口上部实施强化措施。但愿索尼的做法能够充分保证以太网接口的连接强度。
至此，整个拆解就结束了。即便是再昂贵、再精密的东西，在这些“先驱”的眼中也不过如同庖丁对牛一般谙熟于胸。我们在大呼过瘾的同时，也预祝他们能把这台价值20万日元的小电视能复原到最初的状态！
