产品功能

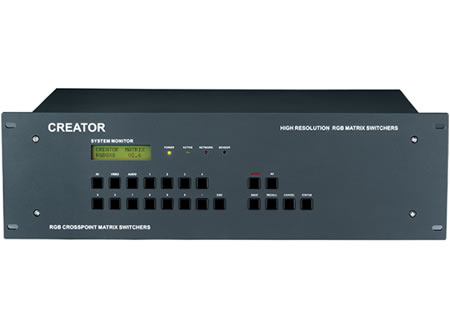

快捷RGB矩阵RGB0802/04/08是一款支持8路音视频信号输入,2/4/8路输出的音视频矩阵切换器。可将输入8路RGB信号与立体声音频信号同步或异步快速切换任一路或多路通道输出。具有RS232通讯接口，方便与电脑、遥控系统或各种远端控制设备。
应用场合
·大屏幕188bet注册官网 工程
·多媒体会议厅
·电视屏墙
·安防监控
·指挥控制中心
·多媒体教学
产品特性
·支持8路音视频信号输入，2/4/8路音视频信号输出。
·视频信号输入、输出端采用BNC接口，音频信号端采用5位3.8mm带栓螺丝接口。
·支持快速切换操作。
·具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
·350MHz(-3dB)，满载的高带宽。
·具有红外遥控功能和RS232通讯功能。
·独立的RGBHV分量和音频平衡/非平衡输入、输出端子。
·支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs。
·音频信号类型有：立体声，平衡或非平衡接法。
·可机架安装的3U金属机箱。
·采用可编程逻辑陈列电路，任意交互切换。
·信号长距离传输失真补偿技术。
·内置国际通用电源。
技术参数
视频
|
增 益
|
0 dB
|
带 宽
|
350MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB
|
多通道对一通道串扰和
|
-56dB @10 MHz， -40dB @100 MHz
|
微分相位I/0S
|
<1.28度，3.58MHz
|
微分相位误差
|
0.1度, 3.58-4.43MHz
|
微分增益误差
|
0.1%, 0.58-4.43MHz
|
最大传输延时
|
5nS(±1nS)
|
切换速度
|
200 ns(最长时间)
|
信号类型
|
RGBHV，RGBS， RGsB， RsGsBs
|
视频输入
|
接 口
|
BNC母接口
|
信号强度
|
1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p： R-Y 与B-Y成分视频、 S-video
|
最小/最大电平
|
模拟信号：0.5V ~ 2.0V p-p
|
阻 抗
|
75 Ω
|
回波损耗
|
<-30dB@5MHz
|
最大直流偏置误差
|
15mV
|
视频输出
|
接 口
|
BNC母接口
|
最小/最大电平
|
2.0V p-p
|
阻 抗
|
75 Ω
|
回波损耗
|
<-30dB@5MHz
|
直流补偿
|
最大±5mV
|
同步信号
|
输入/输出信号类型
|
RGBHV, RGBS, RGsB, RsGsBs
|
输入电平
|
0.5V- 5.0V p-p,: 4.0V p-p 正常
|
输出电平
|
AGC-TTL: 5Vp-p, unterminated
|
输入阻抗
|
510 Ω；1-4可选75Ω
|
输出阻抗
|
75 Ω
|
极 性
|
正或负（与输入完全一致）
|
音频信号
|
输入/输出接口
|
凤凰接口
|
增 益
|
0 dB
|
频率响应
|
20 Hz ~ 20 kHz,
|
总谐波失真 噪声
|
0.03% @ 1 kHz （额定电压下）
|
信噪比（S/N）
|
>90dB
|
立体声分离度
|
>80dB @ 1 kHz
|
共态抑制比（CMRR）
|
>75dB @: 20 Hz ~ 20 kHz
|
信号类型
|
立体声或平衡接法
|
阻 抗
|
输入：>10 kΩ（平衡或/ 非平衡接法）输出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法）
|
最大输入电平
|
+19.5dBu, （平衡或/ 非平衡接法）
|
增益误差
|
±0.1dB @20 Hz ~ 20 kHz
|
最大输出电平
|
+19.5dBu, （平衡或/ 非平衡接法）
|
控制种类
|
串行控制接口
|
RS-232, 9-针母D型接口
|
波特率与协议
|
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
|
串行控制口结构
|
2 = TX, 3 = RX, 5 = GND
|
控制程序
|
《Matrix Control Program》
|
规格
|
电 源
|
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
|
温 度
|
储存、使用温度: -20° ~ +70°C
|
湿 度
|
储存、使用湿度:10% ~ 90%
|
机箱尺寸
|
485(L)X266(W)X140mm(H)
|
产品重量
|
约6kg
|
平均故障间隔时间
|
30,000 小时
|
质 保
|
1年免费保修,终生维护
|
