快捷矩阵切换器VGA0802/04/08 河南
商情详细信息
产品功能

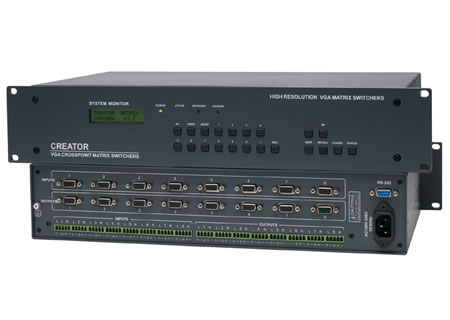

快捷矩阵切换器VGA0802/04/08是一款支持8路音视频信号输入，2/4/8路音视频信号输出的专业矩阵切换设备，用于将单路或多路电脑视频信号和音频信号同步或异步切换到输出通道中的任一通道。输入/输出接口采用15针HD母接口。
应用场合
·大屏幕188bet注册官网 工程
·多媒体会议厅
·电视屏墙
·安防监控
·指挥控制中心
·多媒体教学
产品特性
·支持8路电脑音视频信号输入，2/4/8路电脑音视频信号输出。
·支持快速切换操作。
·独立的VGA输入、输出端子，采用15-PlNHd母接口，支持各种RGB、VGA信号源。
·支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs
·350MHz(-3dB)，满载的高带宽。
·具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
·具有红外遥控功能和RS232通信功能。
·音频信号类型有：立体声，平衡或非平衡接法。
·可机架安装的2U金属机箱。
·采用可编程逻辑陈列电路，任意交互切换。
·信号长距离传输失真补偿技术。
·内置国际通用电源。
技术参数
视频
|
增 益
|
0 dB
|
带 宽
|
350MHz (-3dB),满载
|
多通道对一通道串扰和
|
-60dB @10 MHz， -39dB @100 MHz
|
切换速度
|
200 ns(最长时间)
|
信号类型
|
RGBHV，RGBS， RGsB， RsGsBs
|
视频输入
|
接 口
|
15-pin HD 母接口
|
信号强度
|
1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p： R-Y 与B-Y成分视频、 S-video
|
最小/最大电平
|
0.5V ~ 2.0V p-p
|
阻 抗
|
75 Ω
|
回波损耗
|
<-40dB@5MHz
|
最大直流偏置误差
|
15mV
|
视频输出
|
接 口
|
15-pin HD 母接口
|
最小/最大电平
|
2.0V p-p
|
阻 抗
|
75 Ω
|
回波损耗
|
<-40dB@5MHz
|
直流补偿
|
最大±5mV
|
同步信号
|
输入/输出信号类型
|
RGBHV, RGBS, RGsB, RsGsBs
|
视频制式
|
NTSC 3.58，NTSC 4.43，PAL，SECAM
|
输入电平
|
0.5V- 5.0V p-p,: 4.0V p-p 正常
|
输出电平
|
AGC-TTL: 5Vp-p, unterminated
|
输入阻抗
|
510 Ω
|
输出阻抗
|
75 Ω
|
最大传输延时
|
水平:90ns 垂直:160ns
|
最大上升/下降时间
|
4ns
|
极 性
|
正或负（与输入完全一致）
|
水平频率响应
|
15 kHz ~ 145 kHz
|
垂直频率响应
|
30 Hz ~ 170 Hz
|
音频信号
|
输入/输出接口
|
5 位3.8mm带栓螺丝接口
|
增 益
|
0 dB
|
频率响应
|
20 Hz ~ 20 kHz,
|
总谐波失真 噪声
|
0.05% @ 1 kHz （额定电压下）
|
信噪比（S/N）
|
>90dB
|
立体声分离度
|
>80dB @ 1 kHz
|
共态抑制比（CMRR）
|
>75dB @: 20 Hz ~ 20 kHz
|
信号类型
|
立体声，平衡 或不平衡接法
|
阻 抗
|
输入：>10 kΩ（平衡或/ 非平衡接法）输出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法）
|
最大输入电平
|
+19.5dBu, （平衡或/ 非平衡接法）
|
增益误差
|
±0.1dB @20 Hz ~ 20 kHz
|
最大输出电平
|
+19.5dBu, （平衡或/ 非平衡接法）
|
控制种类
|
串行控制接口
|
RS-232, 9-针母 D型 接口
|
波特率与协议
|
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
|
串行控制口结构
|
2 = TX, 3 = RX, 5 = GND
|
控制程序
|
《Matrix Control Program》
|
规格
|
电 源
|
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
|
温 度
|
储存、使用温度: -20° ~ +70°C
|
湿 度
|
储存、使用湿度:10% ~ 90%
|
机箱尺寸
|
485(L)X266(W)X90mm(H)
|
产品重量
|
约3.5kg
|
平均故障间隔时间
|
30,000 小时
|
质 保
|
1年免费保修,终生维护
|
