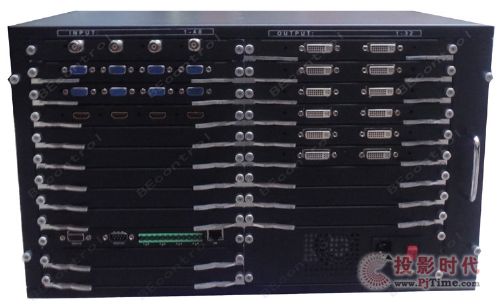

大屏拼接处理器(6U)



订货型号描述:
例如:BEC-MV-4H4D4R4V-8D:表示4路HDMI/4路DVI/4路VGA/4路VIDEO输入,8路DVI输出拼接处理器,前面表示输入,后面表示输出;H、D、R、V、S、Y分别表示HDMI、DVI、VGA、AV、SDI、YPbPr信号简写。

BEC拼接处理器是一款专业化的高端全高清图像拼接处理设备,能够在多个显示终端上同时显示多个动态实时画面,产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程,电视教学、指挥控制中心等场合。

本款产品采用大规模FPGA 阵列式组合处理构架,全硬件插卡设计,集超高带宽视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身,具有强大的处理能力,能从根本上保证对所有输入视频进行全实时处理,图像没有延迟,无丢帧现象。能支持多种类型的模拟或数字信号源输入模式,如电脑信号(VGA/RGB),高清分量信号(YPBPR),复合视频CVBS,高清数字信号(DVI/HDMI),HD-SDI/3G-SDI,光纤等,并能自动检测信号输入状态,输入图像分辨率能支持目前几乎所有的常见显示分辨率,数字视频可支持 1080P 高清信号。支持 DVI/HDMI 输出方式,输出分辨率支持所有常见的现实分辨率。输出画面不仅图像质量出色,而且新增了诸多功能,例如,动态调整窗口大小、漫游窗口,叠加窗口等,拼接器每路输入都可在屏幕上的任意位置进行大小调整和定位,显示方式几乎不受任何限制,支持实时、动态地移动窗口以及调整窗口大小。

1、产品特性

纯硬件FPGA架构--------采用纯硬件FPGA图像处理架构,内部采用优异的图像处理算法,启动速度快,稳定性高,无操作系统,避免死机,蓝屏,硬件冲突,病毒干扰等问

题的困扰。

热插拔板卡插卡设计--------采用灵活的板卡热插拔设计,所有的输入信号设计成输入板卡,所有的输出信号设计出输出板卡,电源部分设计成电源板,控制部分设计成控制板,切换系统设计成背板。同时支持热插拔,无需重启设备,可以实现在线扩充拼接器的输入输出规模,

4G高速总线交换技术------采用电信级4Gbps/s的速率的交换芯片,保证最高1080p信号的无压缩点对点输入输出,同时切换速度在ns级。

可选大小规模配置-------丰富的机箱规模配置,可选3U机箱,最大支持16路输入,8路信号输出,可选6U机箱规模,最大支持48路输入,16路输出规模,可选9U机箱,最大支持72路输入,32路输出规模

多画面漫游叠加显示------通过上位机软件控制,可以实现任意开窗,可以实时调整窗口大小,移动窗口,跨屏窗口拼接显示,单屏内可以实现最大4个窗口,4个层次 的叠加显示,

倍屏倍线功能--------该设备具有对输入信号倍频倍线功能,可以对低分辨率,低场频的输入信号倍频倍线处理,统一处理输出到相同分辨率信号,极大程度地提升了画面的整体质量

无缝实时切换--------信号切换过程无黑场困扰,实现了信号无缝实时切换。

2、技术参数:

输入接口:

■ VGA:HD15PIN(VGA)

■ DVI: DVI-I或者DVI-D

■ HDMI:标准HDMI接口(29pin)

■ CVBS:BNC视频接口

■ SDI:BNC视频接口

■ 双绞线延长:RJ45接口

■ 光纤:FC/LC接口

■ Ypbpr:HD15PIN(需配分量接口转VGA转接线)

■ 输入通道数:4路

■ 单屏内最多开视频窗口数:4路

■ 输入口自带标准EDID

■ 每个输入端口自带一个绿色LED信号指示灯

输入分辨率:

■ VGA输入支持最大分辨率:1920x1080@60Hz,支持常用分辨率:

640x480@60Hz,800x600@60Hz,1280x720@60Hz,1360x768@x60Hz,1366x768@60Hz,1024x768@60Hz,
1440x900@60Hz,1280x1024@60Hz,1680x1050@60Hz,1920x1080@60Hz,1600x1200@60Hz;

■ DVI:1920x1200@60Hz以下所有分辨率

■ HDMI: 1920x1200@60Hz以下所有分辨率

■ CVBS: 576i/480i

■ SDI:HD-SD/3G-SDI

■ RJ45:最高1920x1200p

■ 光纤:FC/LC接口

■ YPBPR:480p,576p,720p,1080p

输出接口:

■DVI:全数字DVI-I

■HDMI:标准HDMI接口(29pin)

■输出通道数:4路

输出分辨率

■最大的可支持:1920x1080,60Hz支持常用的:

1366x768@60Hz,1024x768@60Hz,1440x900@60Hz,1280x1024@60Hz, 1400x1050@60Hz,1920x1080@60Hz,1600x1200@60Hz;

输入输出规模

■3U机箱:16路输入,8路输出

■6U机箱:36路输入,18路输出

■9U机箱:64路输入,36路输出

■12U机箱:72路输入,72路输出

■24U 机箱:144路输入,144路输出

交换内核

■采用单通道4.0Gbps速率的高速交换内核,保证信号切换速度

控制端口

■RS-232,9针COM连接口,带串口环出功能

■以太网网络控制

■RJ485控制

显示方式:单屏幕4窗口,多屏幕多画面画面漫游,叠加,任意拉大拉小

窗口大小:平稳地调整输入信号窗口大小和移动输入信号窗口位置

控制软件:MatrixCtrl矩阵控制软件

工作温度:0 —70℃

工作湿度:5%—95%RH

电源电压:输入AC 220V-240V 60Hz

功率:275W(6U机箱)/ 150W(3U机箱)/600W(12U机箱)

尺寸

■标准12U机箱 45.72cm x 30cm x 53.34cm(长x宽x高)

■标准6U机箱 45.72cm x 30cm x 26.67cm(长x宽x高)

■标准3U机箱 45.72cm x 30cm x 13.35cm(长x宽x高)

机箱:全铝机箱保证更好的抗干扰及电磁屏蔽兼容性

平均故障间隔时间(MTBF):30,000个小时

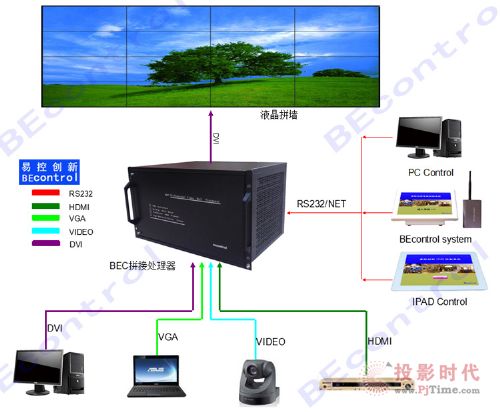

连接示意图:
